Стандартный прижим-защелка отлично работает на плоских поверхностях. Но что делать, если крышка вашего изделия имеет усиливающий бортик, фланец или находится на другом уровне относительно корпуса? Для решения именно таких нестандартных задач и создана эта версия прижима WorkMan GH-431 с изогнутой скобой. Это тот же мощный и компактный механизм, но специально адаптированный для надежной работы со сложной геометрией.

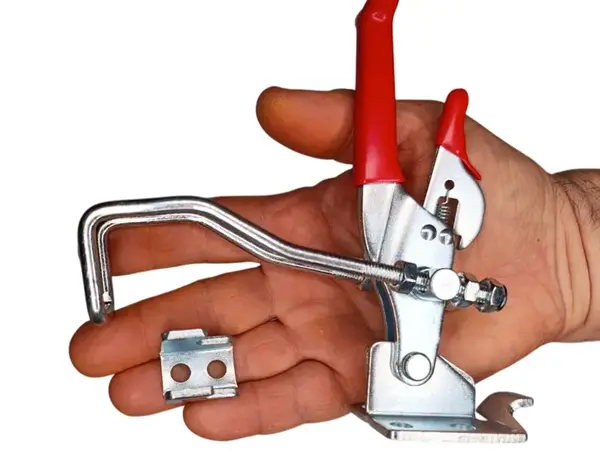

Изогнутая скоба: решение для сложных задач
Вся ценность этой модели заключается в особой форме тягового крюка, которая открывает новые возможности применения.
- Обход препятствий и перепадов высот. Главное назначение изогнутой скобы — обходить выступы, бортики и фланцы. Она легко "подныривает" под выступ и цепляется за него изнутри, обеспечивая надежный зацеп там, где прямой крюк просто соскользнул бы. Это также позволяет стягивать детали, находящиеся на разной высоте.
- Сверхнадежная фиксация. Благодаря Г-образной форме, крюк не просто тянет, но и слегка поджимает деталь, входя с ней в зацепление. Это создает дополнительную механическую блокировку, которая практически исключает случайное соскальзывание или самопроизвольное открытие при сильных вибрациях.

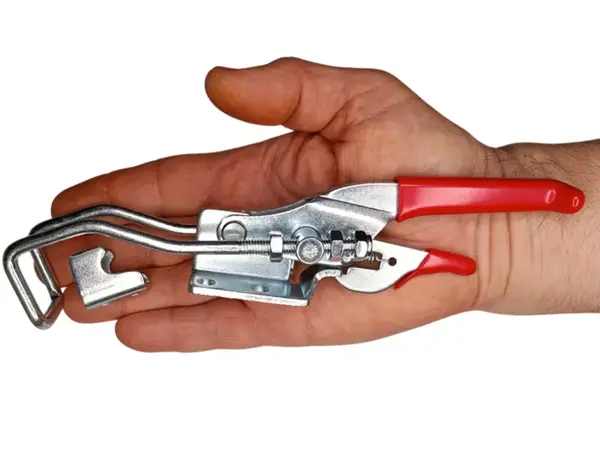

- Коленно-рычажный механизм (318 кг). В основе лежит мощный эксцентриковый механизм, который, несмотря на ладонный размер прижима, создает огромное стягивающее усилие до 318 кг. Эта сила гарантирует максимально плотное прилегание крышек и надежную фиксацию мелких деталей.
Как это работает? Принцип действия
Это прижим тягового типа, который стягивает две детали в одной плоскости. Его отличие от вертикальных или горизонтальных моделей в том, что он не прижимает деталь к столу, а работает как силовой замок.
Порядок действий:
- Монтаж: Основание прижима крепится к корпусу, а ответная планка-зацеп — к крышке или съемной панели.
- Зацепление: Изогнутый U-образный крюк "подхватывает" ответную планку за ее край или выступ.
- Фиксация: При опускании рукоятки вниз система рычагов с огромным усилием притягивает крюк к основанию, создавая мощное натяжение и плотно прижимая крышку. Рукоятка надежно блокируется в нижнем положении.
- Освобождение: Для открытия достаточно потянуть рукоятку вверх — механизм мгновенно размыкается.
Примеры использования в реальной работе
Эта модель незаменима там, где стандартный прямой крюк бессилен:
- Изготовление герметичных контейнеров и ящиков: Идеальна для фиксации крышек с высоким бортиком и резиновым уплотнителем для создания максимального прижима.
- Сборочные приспособления: Зажим деталей со сложным профилем или выштамповкой, где прямой крюк не может обеспечить надежный зацеп.
- Крепление съемных панелей: Быстрая фиксация защитных кожухов и панелей на оборудовании, где ответная часть находится на разной высоте.
- Деревообработка: Стягивание элементов опалубки или литьевых форм, имеющих сложные края или выступы.

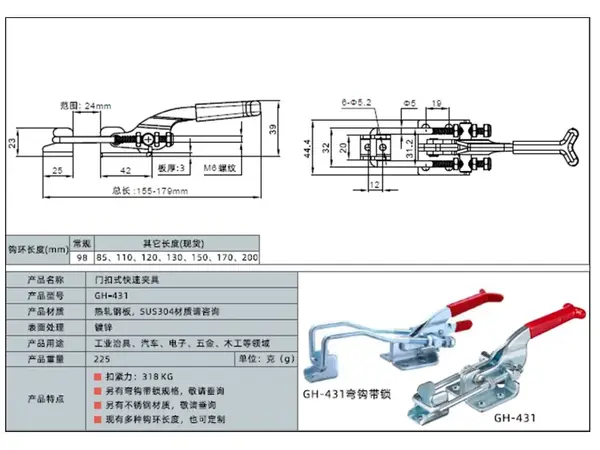

Технические характеристики
- Бренд: WorkMan
- Модель: GH-431
- Тип: Прижим рычажный, тяговый (защелка)
- Усилие удержания (макс.): 318 кг
- Тип скобы: Изогнутая, Г-образная, регулируемая
- Материал: Оцинкованная сталь
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Прижим с прямой скобой — отличный базовый инструмент. Но в моей мастерской чаще востребована именно эта, версия с изогнутым крюком, потому что большинство реальных изделий имеют какие-то бортики, выступы, неровности. Недавно я делал металлический ящик для инструмента, и крышка имела загнутый по периметру край для жесткости. Прямой крюк с него постоянно соскальзывал, а этот, изогнутый, зацепился "мертвой хваткой" и притянул крышку с такой силой, что она стала абсолютно герметичной. И эта разница в работе — колоссальная. Мы провели наглядный тест: взяли две стальные пластины, расположенные с перепадом высоты в 5 мм. Прижим с прямой скобой не смог их стянуть — крюк просто не за что было зацепить. А прижим с изогнутой скобой легко "подхватил" край верхней пластины и с мощным усилием притянул ее к нижней, полностью выбрав зазор. Это доказывает, что для работы с неровными или разноуровневыми поверхностями альтернативы изогнутой скобе просто нет. Чтобы этот "решатель проблем" работал идеально, вот пара советов: Совет №1 (Правильная установка зацепа) — Всегда устанавливайте ответную планку так, чтобы изогнутый крюк при затягивании "подхватывал" ее и тянул на себя, а не упирался в нее. Это обеспечит максимальную эффективность и надежность фиксации. Совет №2 (Защита от вибраций) — Благодаря своей форме, этот зажим обладает повышенной стойкостью к самопроизвольному открыванию от вибраций, что делает его идеальным для фиксации крышек на подвижном оборудовании, например, на генераторных боксах. Мой вердикт: это специализированный "решатель проблем" для любой мастерской. Он находит применение там, где классические прижимы бессильны. Если вы работаете с изделиями сложной формы, крышками с бортиками или разноуровневыми панелями, эта модель — ваш лучший выбор. Она прошла наши тесты на прочность и функциональность, и я лично гарантирую ее высочайшее качество.
