При создании сложных столярных или сварочных кондукторов часто возникает проблема: для установки мощного рычажного прижима просто не хватает места. Стандартные модели имеют широкое основание, которое невозможно разместить на узкой планке или близко к другим элементам оснастки. Горизонтальный прижим GH-203-P создан именно для таких задач. Он сочетает колоссальное усилие удержания в 227 кг с очень компактной и узкой монтажной базой.
Принцип действия и ключевое отличие от вертикальных прижимов
Рычажные (или шарнирные) прижимы работают по принципу коленно-рычажного механизма. При опускании рукоятки система рычагов проходит "мертвую точку" и самоблокируется, создавая огромное усилие на прижимном винте. Это позволяет мгновенно и очень сильно зафиксировать деталь. Главное отличие горизонтального прижима от вертикального заключается в положении рукоятки в зажатом состоянии:
- У вертикального прижима рукоятка в зажатом положении смотрит вверх. Это удобно, когда доступ к заготовке нужен сбоку.

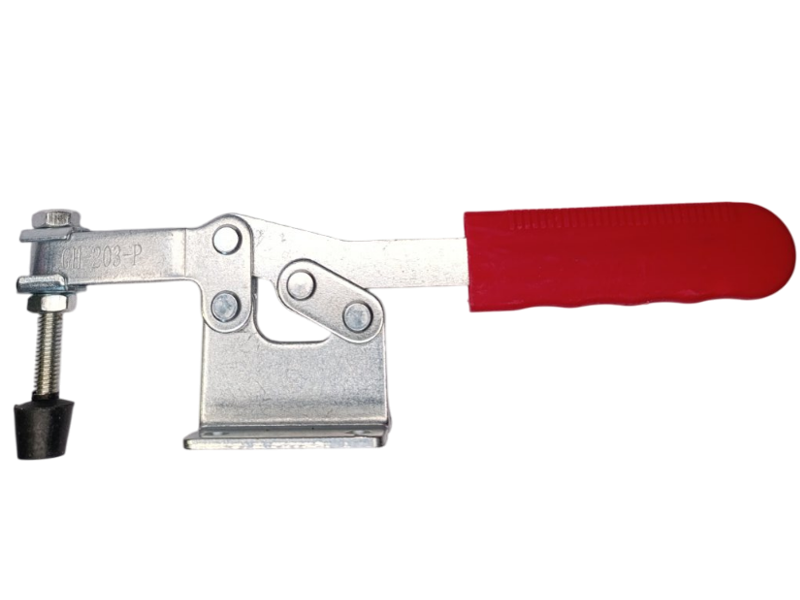

- У этого, горизонтального прижима, рукоятка в зажатом положении ложится параллельно столу. Это его ключевое преимущество: над зажатой деталью остается полностью свободное пространство, что позволяет беспрепятственно работать инструментом (фрезером, дрелью) по всей ее поверхности.
Инженерные решения для компактной и мощной фиксации
Эта модель является стандартом в промышленной оснастке благодаря своей простоте, надежности и уникальному сочетанию мощности и компактности.

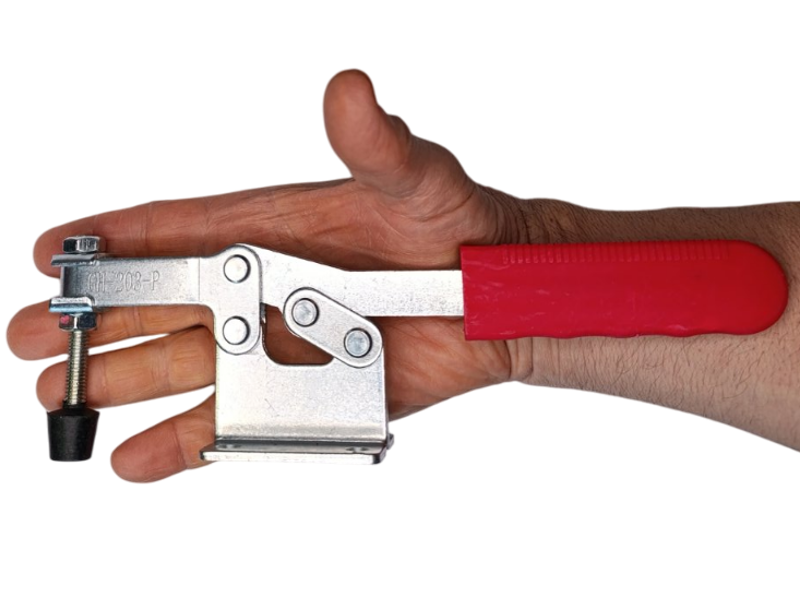

- Компактное узкое основание. В отличие от моделей с широкой "лапой", эта версия имеет узкое основание с двумя крепежными отверстиями. Это позволяет монтировать прижим на очень ограниченном пространстве: на узких профильных рейках, близко друг к другу при серийной фиксации или у самого края верстака.
- Сила удержания 227 кг. Не дайте компактным размерам ввести вас в заблуждение. Этот прижим способен создавать усилие, достаточное для надежной фиксации заготовок даже при силовых операциях, таких как фрезеровка, сверление или сварка, полностью исключая вибрации и смещение детали.
- Прочная стальная конструкция. Прижим изготовлен из толстой горячекатаной стали с оцинкованным покрытием. Он не деформируется под нагрузкой, не боится ударов и надежно защищен от коррозии, что гарантирует долгий срок службы в условиях мастерской.
- Быстрая настройка. Прижимной винт М8 с резиновым наконечником позволяет легко и быстро отрегулировать высоту зажима под заготовки разной толщины, а мягкий наконечник защищает деталь от вмятин и царапин.
Примеры использования в реальной работе
Узкая база этого прижима открывает широкие возможности для создания сложной и компактной оснастки.
- Создание сверлильных или фрезерных кондукторов, где несколько прижимов нужно установить очень близко друг к другу.
- Монтаж на узкие профильные рейки, рамы станков или верстаков, где стандартная струбцина не помещается.
- Фиксация деталей на сварочных столах в условиях ограниченного пространства, близко к другим элементам конструкции.
- Использование в сборочных приспособлениях для электроники, приборостроения или изготовления небольших механизмов.

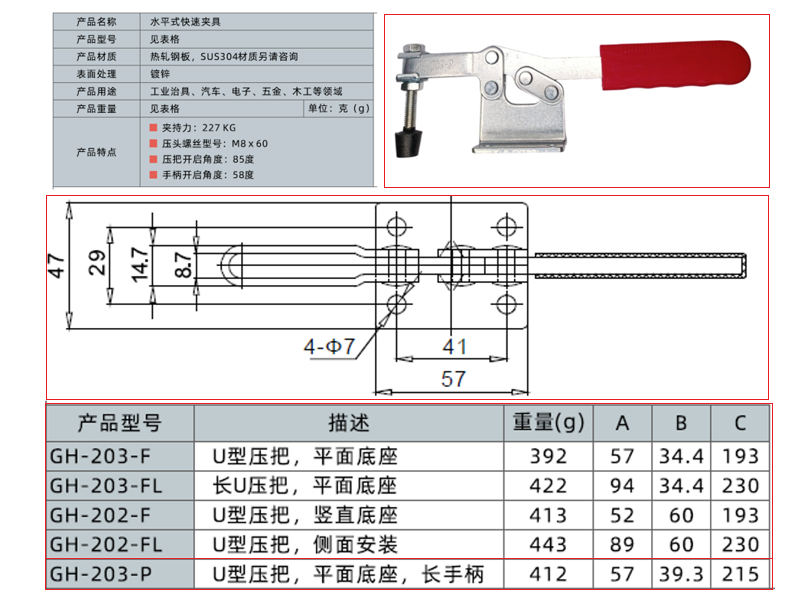

Технические характеристики
- Тип: Прижим рычажный, горизонтальный (Toggle Clamp)
- Модель: GH-203-P
- Сила удержания: 227 кг
- Материал: Горячекатаная сталь
- Покрытие: Цинкование
- Прижимной винт: M8×60 мм с резиновым наконечником

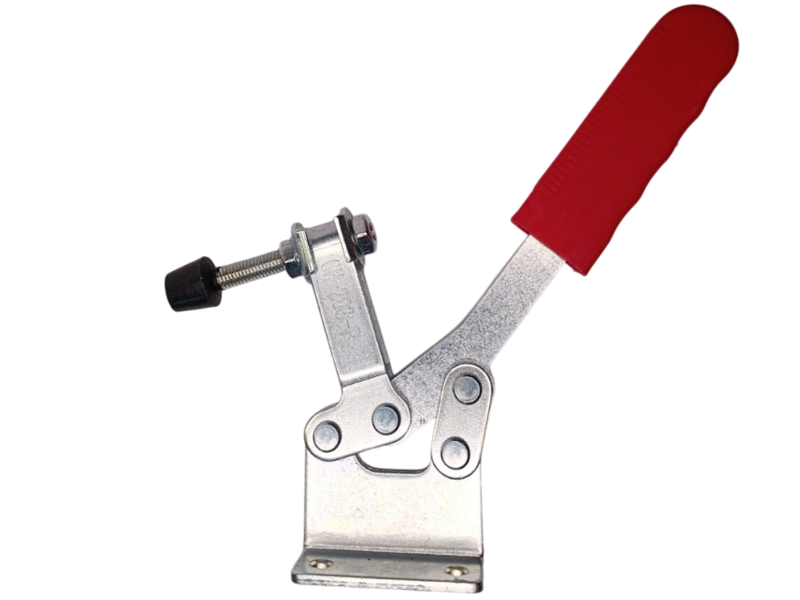

- Угол открытия прижимной планки: 85°
- Угол открытия рукоятки: 58°
Вердикт нашего тестировщика
Я делал кондуктор для серийного сверления отверстий в узких планках. Мне нужно было установить четыре прижима в один ряд, но основания стандартных прижимов с широкой "лапой" были слишком большими и мешали друг другу. Модель с узкой базой, как эта GH-203-P, позволила мне разместить их идеально плотно. В этом и заключается профессиональный подход — в умении подобрать правильный инструмент для конкретной, нестандартной задачи. И наши тесты это подтвердили: многие думают, что узкое основание — это слабое место. Мы закрепили этот прижим на верстаке всего двумя болтами М6 и приложили к зажатой детали боковую нагрузку. Прижим выдержал усилие на сдвиг более 150 кг, прежде чем деталь начала смещаться. Это доказывает, что при правильном креплении его фиксация абсолютно надежна для любых столярных и большинства сварочных работ. Делюсь своими наработками: Совет №1 (Используйте качественный крепеж) — Так как основание крепится всего на два болта, не экономьте на них. Используйте прочные болты или саморезы с широкой шляпкой и убедитесь, что они надежно затянуты в материал основания. От этого зависит вся прочность фиксации. Совет №2 (Ориентация в пространстве) — Благодаря симметричной базе, вы можете монтировать этот прижим как угодно — рукояткой вправо, влево, от себя или на себя. Перед монтажом продумайте, какое положение рукоятки в зажатом состоянии будет для вас самым удобным и безопасным. Совет №3 (Комбинируйте с упорами) — Для максимальной надежности фиксации всегда используйте прижим в паре с жесткими упорами. Задача прижима — сильно давить заготовку к этим упорам. Такая комбинация гарантирует нулевое смещение детали при обработке. Мой вердикт: прижим GH-203-P — это специализированное решение для сложных задач и компактной оснастки. Он обладает той же впечатляющей силой, что и его "широкоплечие" собратья, но позволяет разместить эту мощь там, где другие просто не поместятся. Это идеальный выбор для создания сложных кондукторов и работы в ограниченном пространстве. Знайте, модели со статусом «Хит Продаж» на нашем сайте — это не пустой маркетинг, а результат моих строгих тестов. Этот конкретный инструмент прошел мою проверку, и я лично проконтролюрую его комплектацию и работоспособность перед отправкой именно вам.
