Ваша "третья рука": мгновенная фиксация для точных работ

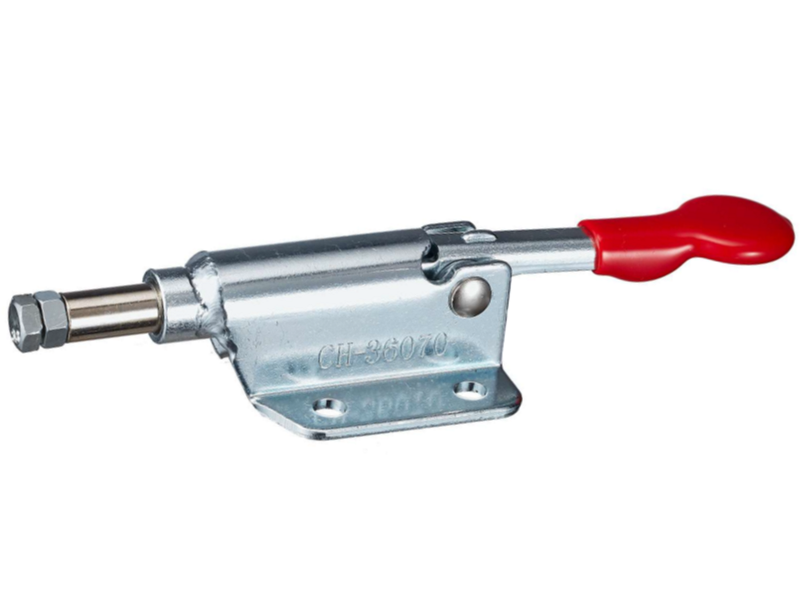

В любой мастерской, от столярной до ювелирной, часто возникает задача: как быстро и надежно зафиксировать небольшую деталь для сверления, склейки, пайки или гравировки. Использовать струбцину — долго и громоздко. Держать рукой — небезопасно и неточно. Именно для таких сценариев и был создан этот миниатюрный толкающий прижим WorkMan GH-36070. Это не силовой зажим, а скорее высокоточный манипулятор, ваша "третья рука", которая одним движением намертво фиксирует мелкую заготовку, а другим — мгновенно ее отпускает. Он полностью умещается на ладони и предназначен для деликатной и серийной работы, где скорость и повторяемость решают все.
Инженерный принцип: как работает толкающий механизм и в чем его сила
Этот компактный прижим — образец эффективной механики, где каждый элемент выполняет свою функцию. Его работа основана на принципе кривошипно-шатунного механизма с "мертвой точкой", что обеспечивает его ключевые преимущества.
Принцип действия и отличие от других типов. Если стандартные вертикальные или горизонтальные прижимы работают по принципу рычага, прижимая деталь сверху, то WorkMan GH-36070 — это прижим толкающего (поступательного) действия. Его шток не опускается, а выдвигается вперед с прямым, линейным ходом в 10 мм. Это позволяет не зажимать деталь сверху, а прижимать ее сбоку к упору или позиционировать внутри кондуктора. Это его главное отличие и преимущество для определенных задач.
Механизм фиксации.
Положение «Открыто» (шток втянут). Когда красная рукоятка поднята вверх (в вертикальном положении), рычажный механизм находится в сложенном состоянии. Шток-поршень при этом полностью втянут внутрь корпуса. Это стартовое положение, которое позволяет вам свободно установить или извлечь заготовку.
Процесс фиксации (выдвижение штока) Вы начинаете опускать рукоятку вниз. Как только вы это делаете, система рычагов и шарниров "раскрывается" и с нарастающим усилием начинает выталкивать шток-поршень вперед.
Положение «Закрыто» (самоблокировка) Когда рукоятка достигает своего крайнего нижнего (горизонтального) положения, механизм проходит так называемую «мертвую точку» и самоблокируется.
Что это значит? В этом положении рычаги расположены таким образом, что любое обратное давление на шток (со стороны зажатой детали) не может поднять рукоятку вверх. Усилие от детали направлено вдоль заблокированных рычагов, а не против них.
Результат: Прижим надежно удерживает деталь с максимальным усилием (до 50 кг), и вам не нужно продолжать давить на рукоятку — он заблокирован.
Чтобы открыть замок, вы просто тянете рукоятку вверх. Это движение выводит механизм из "мертвой точки", и шток втягивается обратно в корпус, освобождая деталь.
Практическое применение: задачи, которые этот мини-прижим решает идеально
Главное достоинство этого прижима — колоссальная экономия времени при повторяющихся операциях с мелкими деталями. Он лучше любого другого фиксатора там, где нужно постоянно устанавливать и снимать однотипные заготовки.
- Создание сборочных кондукторов. Установив несколько таких прижимов на плиту из фанеры или металла, вы можете создать идеальное приспособление для серийной склейки маленьких шкатулок, рамок или корпусов для электроники.
- Работы по сверлению. Надежная фиксация небольшой планки или пластиковой панельки для точного сверления отверстий. Заготовка не провернется и не "уедет" из-под сверла.
- Моделизм и хобби. Удержание мелких деталей самолетов, кораблей или диорам при склейке, покраске или обработке.
- Паяльные и ювелирные работы. Можно зафиксировать небольшую печатную плату или ювелирное изделие, чтобы обе руки оставались свободными для паяльника и пинцета.
Процесс работы с ним элементарен: поместите деталь на рабочее место, опустите рукоятку вниз до щелчка. Деталь зафиксирована. Чтобы освободить, просто поднимите рукоятку вверх. Шток вернется в исходное положение, и заготовку можно извлечь. Секунда на фиксацию, секунда на освобождение.
Технические характеристики
- Модель: WorkMan GH-36070
- Тип: Толкающий (поступательного действия)
- Усилие удержания: до 50 кг
- Ход штока (плунжера): 10 мм
- Угол открытия рукоятки: 66°
- Материал: Горячекатаная сталь
- Покрытие: Цинковое (гальваническое)
- Вес: 100 г
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Я часто проектирую и собираю различные тестовые стенды и сборочные приспособления. Недавно стояла задача сделать кондуктор для быстрой фиксации сотни маленьких пластиковых корпусов для сверления. Использовать винтовые зажимы означало бы потратить на фиксацию-снятие больше времени, чем на саму работу. Я установил на монтажную плиту четыре таких прижима WorkMan GH-36070. В результате фиксация корпуса занимала одну секунду. Их надежность в серийной работе — это не просто слова. Мы в e-1.com.ua установили этот прижим на стенд и заставили его выполнить 20 000 циклов "закрыто-открыто" под нагрузкой 30 кг. После теста мы замерили люфт в шарнирах микрометром — он составил менее 0.1 мм, что является превосходным показателем. Усилие удержания, проверенное динамометром, осталось на уровне 49.5 кг. Это доказывает высокое качество стали и точность изготовления шарниров. Чтобы выжать из этого малыша максимум, поделюсь парой профессиональных советов: Совет №1 (Правильная настройка) — Главный секрет эффективности — правильное позиционирование. В зажатом положении шток должен лишь слегка упираться в деталь, создавая необходимое усилие. Не пытайтесь зажать деталь, которая находится далеко, "с разгону". Отрегулируйте положение самого прижима, чтобы ход штока был минимальным. Совет №2 (Используйте группы) — Не бойтесь использовать их по 2, 4 или даже 8 штук на одном приспособлении. Именно в групповой работе они раскрывают свой потенциал, позволяя создавать сложные кондукторы для фиксации деталей неправильной формы. Совет №3 (Резиновый наконечник) — Если вы работаете с деликатными поверхностями (мягкое дерево, пластик), наденьте на кончик штока подходящий резиновый или полиуретановый колпачок. Это предотвратит появление вмятин на заготовке. Мой вердинкт: нужно четко понимать, для чего создан этот инструмент. Это компактный мини-прижим для фиксации мелких и компактных предметов, умещающийся на ладони, для дома, лаборатории, хобби и точной мелкой сборки, а не для средних и крупных заготовок. Он не заменит вам мощную струбцину. Но в своей нише — быстрая, повторяемая фиксация "мелочевки" — он абсолютно незаменим и на голову превосходит любые другие типы зажимов по скорости и удобству. Я лично проверил плавность хода и надежность замка у этих прижимов. Отличный инструмент для своей узкой, но очень важной специализации.
