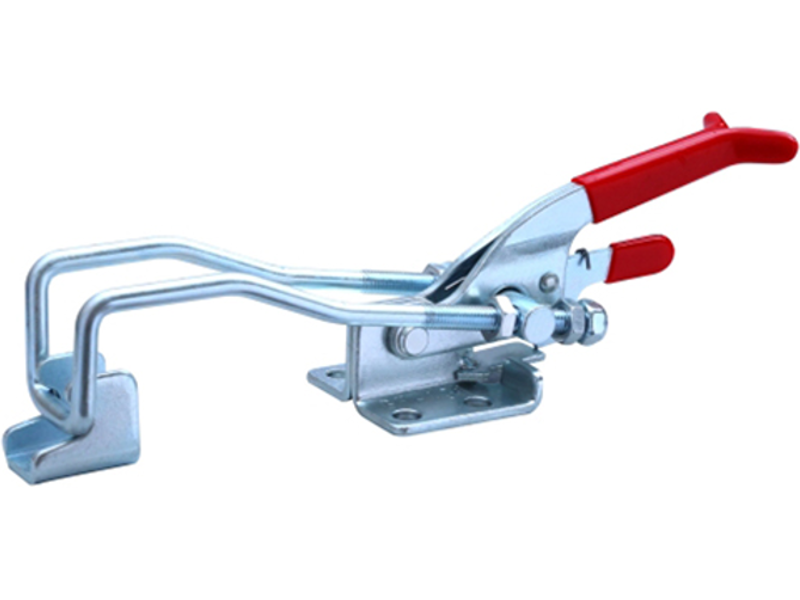

Стандартний притиск-засувка відмінно працює на пласких поверхнях. Але що робити, якщо кришка вашого виробу має бортик для посилення, фланець або знаходиться на іншому рівні відносно корпусу? Для вирішення саме таких нестандартних завдань і створена ця версія притиску WorkMan GH-431 з вигнутою скобою. Це той самий потужний та компактний механізм, але спеціально адаптований для надійної роботи зі складною геометрією.
Вигнута скоба: вирішення для складних завдань
Уся цінність цієї моделі полягає в особливій формі тягового гака, яка відкриває нові можливості застосування.
- Обхід перешкод та перепадів висот. Головне призначення вигнутої скоби — обходити виступи, бортики та фланці. Вона легко "пірнає" під виступ і чіпляється за нього зсередини, забезпечуючи надійний зачіп там, де прямий гак просто зісковзнув би. Це також дозволяє стягувати деталі, що знаходяться на різній висоті.
- Наднадійна фіксація. Завдяки Г-подібній формі, гак не просто тягне, а й злегка підтискає деталь, входячи з нею в зачеплення. Це створює додаткове механічне блокування, яке практично виключає випадкове зісковзування або самовільне відкриття при сильних вібраціях.

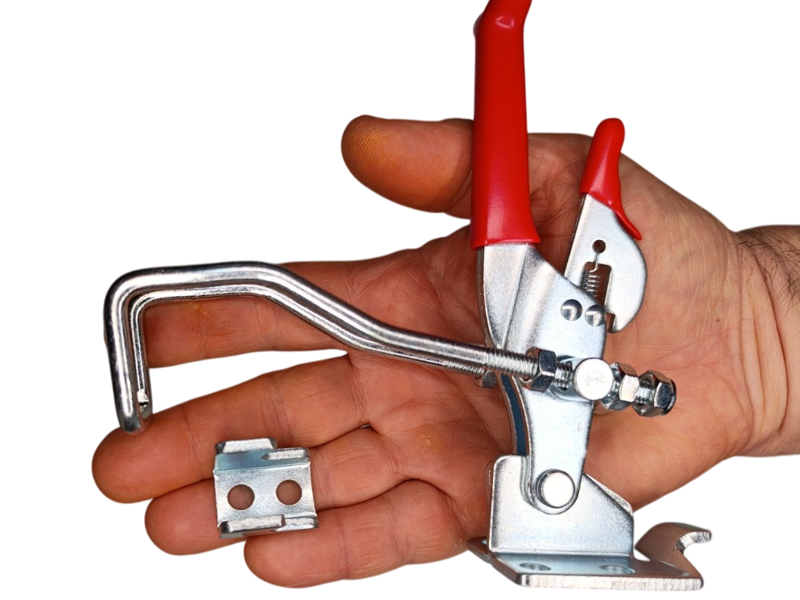

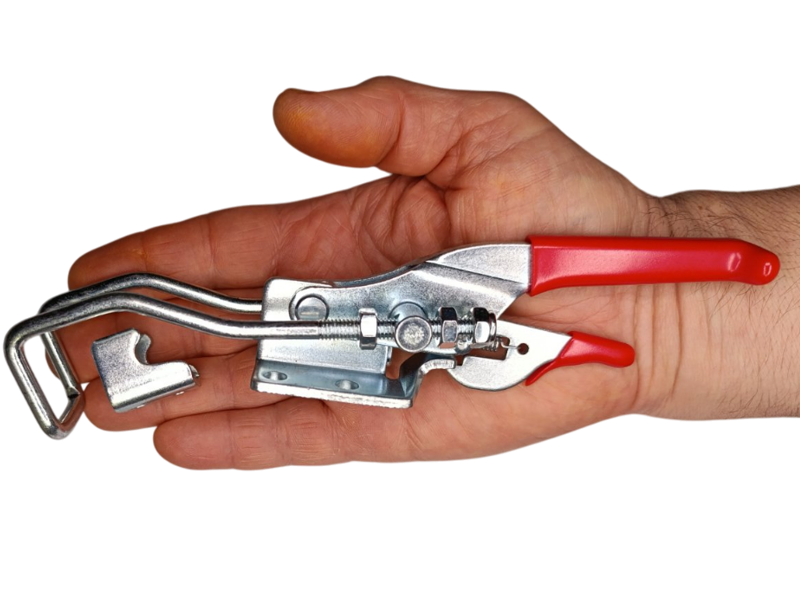

- Колінно-важільний механізм (318 кг). В основі лежить потужний ексцентриковий механізм, який, незважаючи на долонний розмір притиску, створює величезне стягуюче зусилля до 318 кг. Ця сила гарантує максимально щільне прилягання кришок та надійну фіксацію дрібних деталей.
Як це працює? Принцип дії
Це притиск тягового типу, який стягує дві деталі в одній площині. Його відмінність від вертикальних або горизонтальних моделей у тому, що він не притискає деталь до столу, а працює як силовий замок.
Порядок дій:
- Монтаж: Основа притиску кріпиться до корпусу, а відповідна планка-зачіп — до кришки або знімної панелі.
- Зачеплення: Вигнутий U-подібний гак "підхоплює" відповідну планку за її край або виступ.
- Фіксація: При опусканні рукоятки вниз система важелів з величезним зусиллям притягує гак до основи, створюючи потужний натяг і щільно притискаючи кришку. Рукоятка надійно блокується в нижньому положенні.
- Звільнення: Для відкриття достатньо потягнути рукоятку вгору — механізм миттєво розмикається.
Приклади використання в реальній роботі
Ця модель незамінна там, де стандартний прямий гак безсилий:
- Виготовлення герметичних контейнерів та ящиків: Ідеальна для фіксації кришок з високим бортиком та гумовим ущільнювачем для створення максимального притиску.
- Складальні пристосування: Затиск деталей зі складним профілем або виштамповкою, де прямий гак не може забезпечити надійний зачіп.
- Кріплення знімних панелей: Швидка фіксація захисних кожухів та панелей на обладнанні, де відповідна частина знаходиться на різній висоті.
- Деревообробка: Стягування елементів опалубки або ливарних форм, що мають складні краї або виступи.

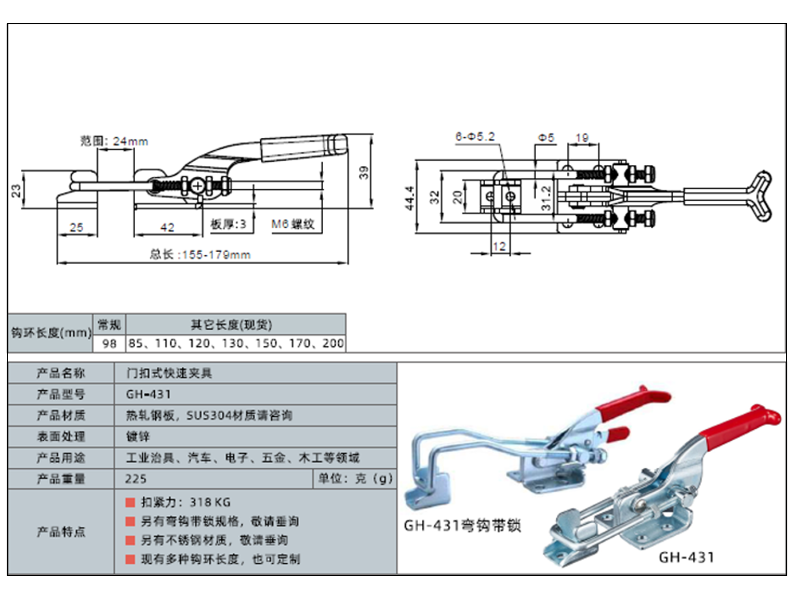

Технічні характеристики
- Бренд: WorkMan
- Модель: GH-431
- Тип: Притиск важільний, тяговий (засувка)
- Зусилля утримання (макс.): 318 кг
- Тип скоби: Вигнута, Г-подібна, регульована
- Матеріал: Оцинкована сталь
Вердикт нашого тестувальника
Мене звати Іштван Сабо. Притиск з прямою скобою — відмінний базовий інструмент. Але в моїй майстерні частіше затребувана саме ця, версія з вигнутим гаком, тому що більшість реальних виробів мають якісь бортики, виступи, нерівності. Нещодавно я робив металевий ящик для інструменту, і кришка мала загнутий по периметру край для жорсткості. Прямий гак з нього постійно зісковзував, а цей, вигнутий, зачепився "мертвою хваткою" і притягнув кришку з такою силою, що вона стала абсолютно герметичною. І ця різниця в роботі — колосальна. Ми провели наочний тест: взяли дві сталеві пластини, розташовані з перепадом висоти в 5 мм. Притиск з прямою скобою не зміг їх стягнути — гак просто не було за що зачепити. А притиск з вигнутою скобою легко "підхопив" край верхньої пластини і з потужним зусиллям притягнув її до нижньої, повністю вибравши зазор. Це доводить, що для роботи з нерівними або різнорівневими поверхнями альтернативи вигнутій скобі просто немає. Щоб цей "вирішувач проблем" працював ідеально, ось кілька порад: Порада №1 (Правильна установка зачепа) — Завжди встановлюйте відповідну планку так, щоб вигнутий гак при затягуванні "підхоплював" її і тягнув на себе, а не впирався в неї. Це забезпечить максимальну ефективність і надійність фіксації. Порада №2 (Захист від вібрацій) — Завдяки своїй формі, цей затискач має підвищену стійкість до самовільного відкривання від вібрацій, що робить його ідеальним для фіксації кришок на рухомому обладнанні, наприклад, на генераторних боксах. Мій вердикт: це спеціалізований "вирішувач проблем" для будь-якої майстерні. Він знаходить застосування там, де класичні притиски безсилі. Якщо ви працюєте з виробами складної форми, кришками з бортиками або різнорівневими панелями, ця модель — ваш найкращий вибір. Вона пройшла наші тести на міцність та функціональність, і я особисто гарантую її найвищу якість.
