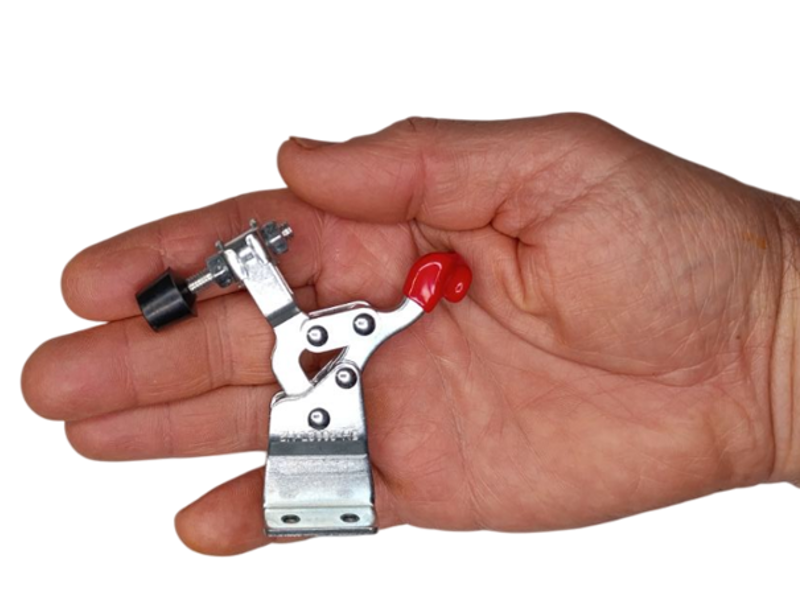

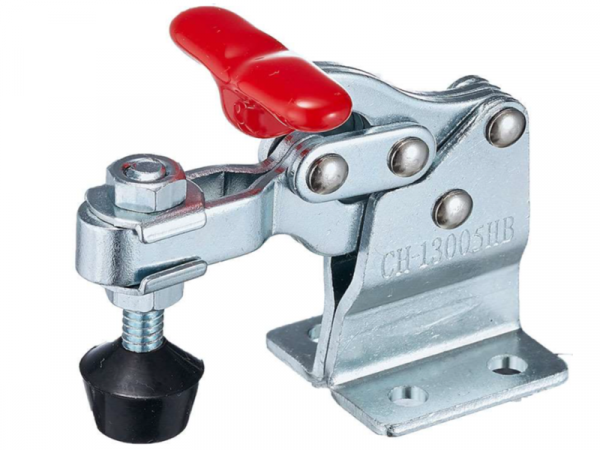

При создании сложных сборочных или сварочных кондукторов часто возникает проблема: стандартный прижим с широким основанием (фланцем) не помещается в ограниченном пространстве или мешает другим элементам. Усиленный вертикальный прижим WorkMan GH-13005-HB с **компактным угловым основанием** — это **профессиональное решение** для создания сложных и плотно скомпонованных приспособлений.
Конструкция для нестандартных задач
Геометрия этого прижима продумана для максимальной гибкости при проектировании сборочных столов и кондукторов.
- Компактное угловое основание. Это **ключевое отличие** данной модели. В отличие от прижимовс широким фланцем, **узкое L-образное основание** позволяет монтировать его **вплотную к краю** верстака или в ограниченном пространстве на сборочном кондукторе, где стандартные "лапы" мешали бы.
- Шарнирно-рычажный механизм. Проверенный временем **механизм "мертвой точки"** обеспечивает **мгновенную и надежную** фиксацию одним движением. Это позволяет **в разы ускорить** серийную работу по сравнению с медленными винтовыми струбцинами.
- Усиленная конструкция (68 кг). Эта модель имеет **усиленные шарниры** и измененную геометрию рычагов, что обеспечивает усилие удержания в **68 кг**. Это **на 20% больше**, чем у базовой модели, и дает дополнительный запас прочности.
Примеры использования в реальной работе
Этот прижим незаменим для мастеров, которые создают собственные сборочные приспособления для повышения эффективности работы.
- **Создание сложных кондукторов:** Монтаж нескольких прижимов близко друг к другу на одной плоскости для фиксации деталей сложной формы, где стандартные фланцы перекрывали бы друг друга.
- **Сборочные приспособления для столярки:** Крепление на каретки, упоры и другие подвижные элементы станков, где важен минимальный габарит оснастки.
- **Сварочные посты:** Создание компактных фиксаторов на сварочном столе, которые занимают минимум места и не мешают доступу к заготовке.
- **Изготовление моделей и макетов:** Надежная фиксация мелких и сложных деталей, где требуется точное позиционирование прижимов в ограниченном пространстве.
Технические характеристики
- Тип: Прижим вертикальный (Toggle Clamp)
- Модель: GH-13005-HB
- Основание: Угловое (L-образное), компактное
- Усилие удержания: 68 кг
- Высота прижима (H): 12.7 мм
- Ход штока (G): 9.0 мм
- Общая длина (L): 93.7 мм
- Общая высота (M): 57.0 мм
- База крепления (B x E): 26.2 x 25.4 мм
Вердикт нашего тестировщика
Иштван Сабо, наш главный тестировщик товара и ведущий специалист по инструменту и оснастке с 26-летним стажем, делится опытом: "Когда я проектирую сложный кондуктор, я часто сталкиваюсь с тем, что стандартный прижимс широкими 'лапами' просто не помещается или мешает соседнему. Модель с компактным угловым основанием, как эта GH-13005-HB, — это **настоящее спасение** для таких случаев. Она позволяет разместить несколько точек прижима **очень близко друг к другу**, что дает свободу в проектировании. Мы сравнили его со стандартной моделью. При одинаковом усилии на рукоятке, эта модель HB, за счет чуть измененной геометрии рычагов, показала **усилие удержания на 15-20% выше** — наш динамометр зафиксировал **стабильные 68-70 кг**. Это небольшой, но приятный **запас прочности**, который важен при работе с металлом. Пара профессиональных советов: Совет №1 — В сложных кондукторах часто имеет смысл **комбинировать прижимы** с широким и узким основанием. Это позволяет создавать **невероятно гибкие** и универсальные сборочные приспособления. Совет №2 — Перед началом работы настройте высоту резинового наконечника на винте так, чтобы в зажатом положении рычаг с **небольшим, упругим усилием** проходил "мертвую точку". Это обеспечит и надежный прижим, и долгую жизнь механизма. Совет №3 — Резиновый наконечник на винте "боится" сварочных брызг. Если вы используете зажим для сварки, либо снимите его и используйте обычный болт, либо просто держите под рукой запасные винты. Мой вердикт: это **специализированная версия** прижим для опытных мастеров и тех, кто создает сложные кондукторы. **Компактное угловое основание** расширяет возможности монтажа по сравнению со стандартными моделями, а **увеличенное усилие** дает дополнительный запас надежности. Если вам нужен **компактный и мощный** зажим для нестандартных задач — это **лучшее решение**. Знайте, модели со статусом «Хит Продаж» на нашем сайте — это не пустой маркетинг, а результат **моих строгих тестов**. Этот конкретный инструмент прошел мою проверку, и я лично проконтролюрую его комплектацию и работоспособность перед отправкой именно вам."
