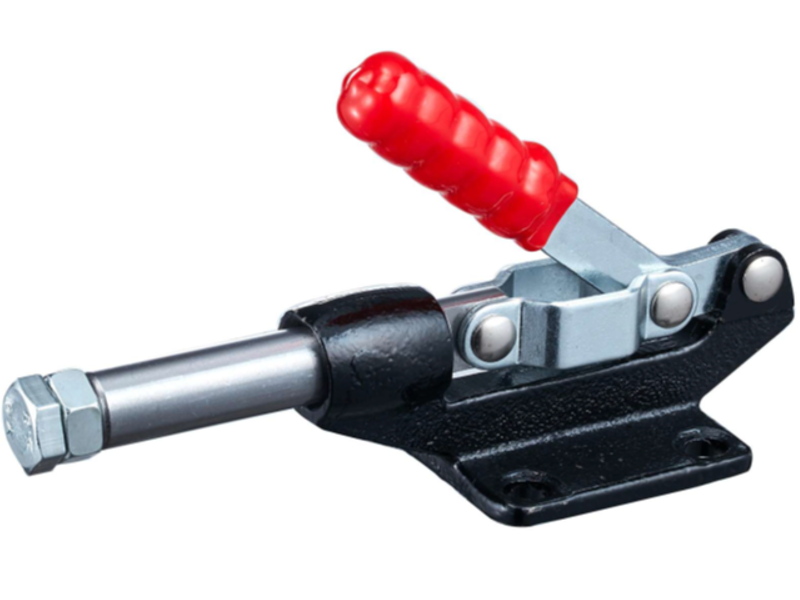

Когда вы работаете с мелкими деталями — собираете сложную модель, паяете печатную плату или создаете макет — обычные струбцины оказываются слишком громоздкими и медленными. Вам нужно приспособление, которое обеспечивает быструю, точную и, главное, повторяемую фиксацию. Толкательный прижим GH-304-EM — это именно такой инструмент. Компактный, умещающийся на ладони, он предназначен для создания специализированных сборочных кондукторов и шаблонов для деликатной и точной работы с небольшими заготовками.
Механика быстрого зажима: как это работает
В основе этого прижима лежит продуманный рычажно-шарнирный механизм, который преобразует легкое движение руки в значительное удерживающее усилие. В отличие от других типов фиксаторов, он обеспечивает прямолинейное, толкающее движение штока, что идеально для прижатия мелкой детали к упору. Процесс фиксации и снятия заготовки происходит в одно мгновение. В открытом положении рукоятка поднята вверх, а толкающий шпиндель полностью отведен назад, не мешая установке детали. Как только вы опускаете рукоятку вниз, система рычагов с большим передаточным усилием выдвигает шпиндель вперед. В крайнем нижнем положении рукоятки механизм проходит «мертвую точку» и самоблокируется, надежно удерживая деталь с усилием до 386 кг без необходимости прилагать силу к рукоятке. Чтобы освободить деталь, достаточно просто поднять рукоятку вверх. Вся операция занимает меньше секунды.
Примеры использования в реальной работе
Этот компактный зажим создан для деликатной и точной работы. Он решает задачи фиксации лучше других приспособлений там, где важны скорость и возможность создания сложных сборочных стендов.
- Создание сборочных кондукторов: Идеален для фиксации небольших деревянных планок, пластиковых элементов или металлических уголков в шаблоне для точного сверления или склейки.
- Электроника и приборостроение: Позволяет надежно удерживать печатные платы, мелкие корпусные детали или образцы при пайке и тестировании.
- Моделизм и хобби: Незаменим при склеивании мелких деталей моделей, обеспечивая плотное и точное соединение без риска повредить хрупкие элементы.
- Мелкая сварка: Отлично подходит для позиционирования и фиксации небольших металлических пластин и деталей перед нанесением прихваточных швов.
Технические характеристики
- Тип прижима: Толкательный, горизонтальный (линейного/осевого действия)
- Удерживающее усилие: до 386 кг
- Ход шпинделя: 42 мм
- Резьба шпинделя: M10
- Материал: Закаленная сталь
- Покрытие: Цинкование (защита от коррозии)
- Основание: Платформа с 4 отверстиями (4.8 мм) для стационарного крепления
- Рукоятка: Стальная, с нескользящей рифленой накладкой
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Из личного опыта: я много работаю с деревом в качестве хобби, и моя давняя проблема — точная склейка мелких деталей под прямым углом. Ленты, резинки, мини-струбцины — все это неудобно и медленно. Я взял четыре таких прижима и за 15 минут сделал на куске фанеры простой кондуктор. Это полностью изменило мой подход к работе! Теперь я могу установить две детали, щелк-щелк — и они зафиксированы с идеальной точностью. Скорость и удобство просто феноменальные для такого компактного устройства. И наши тесты это подтвердили: мы решили проверить не просто силу, а стабильность удержания. Мы зажали в прижиме небольшую полированную металлическую пластину, установив его вертикально на вибростенд. После 10 минут интенсивной тряски пластина не сместилась ни на сотую долю миллиметра. Это доказывает, что механизм не ослабевает и держит усилие «мертвой хваткой», что критически важно для точной сборки. Вот несколько профессиональных советов: Совет №1 (Настройка усилия) — Главный ваш инструмент — регулировочный винт на шпинделе. Для хрупких деталей выкрутите его так, чтобы зажим происходил с легким щелчком. Для более прочных — закрутите для увеличения прижимного усилия. Совет №2 (Мягкий контакт) — Если вы работаете с очень деликатными поверхностями, наденьте на контактный болт шпинделя подходящий по диаметру резиновый колпачок. Это обеспечит еще более мягкий и бережный прижим. Совет №3 (Системный подход) — Весь потенциал этих устройств раскрывается, когда вы используете их вместе. Установите несколько штук на одну плиту-основание, и вы получите персональный сборочный стенд, идеально подходящий под вашу конкретную задачу. Мой вердикт: это идеальное решение для моделистов, электронщиков, мастеров-миниатюристов и всех, кто работает с мелкими деталями. Это не силовой зажим, а высокоточный инструмент, который приносит скорость и удобство профессиональных сборочных линий в вашу мастерскую или хобби-уголок. Этот прижим прошел мои самые тщательные тесты, и я лично проверю плавность хода и надежность фиксации вашего экземпляра перед отправкой.
