Мощная фиксация для деликатных работ

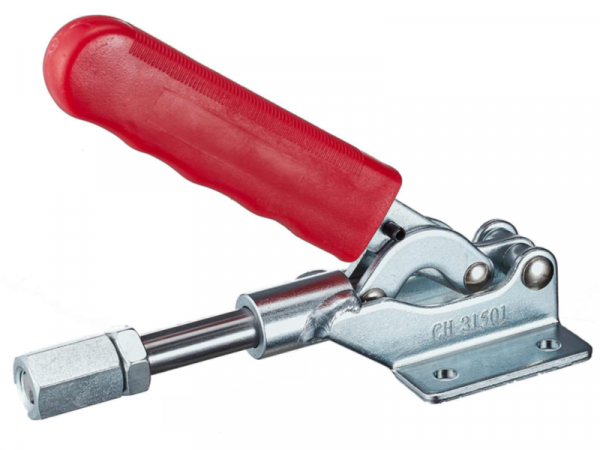

При работе с мелкими деталями иногда требуется не просто их придержать, а надежно зафиксировать с высоким усилием, например, для сверления или фрезеровки в кондукторе. Стандартные струбцины для этого слишком медленные и громоздкие. Мини-прижим WorkMan GH-31501 — это уникальное решение, которое сочетает в себе компактность и быстродействие шарнирно-рычажного механизма с внушительным усилием удержания в 200 кг. Это идеальный инструмент для создания надежных сборочных и обрабатывающих приспособлений для мелких и миниатюрных заготовок.
Инженерия компактной мощи

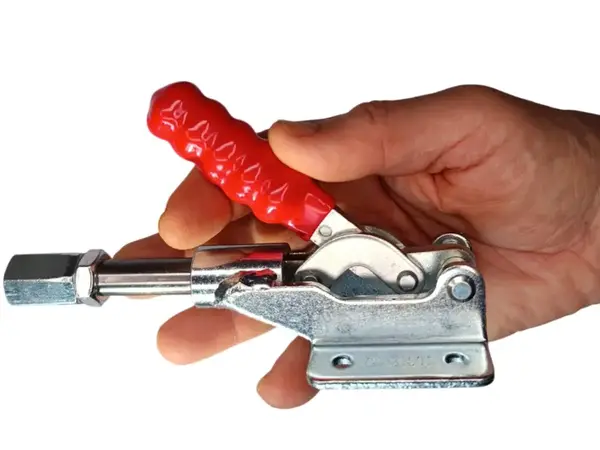

Этот мини-прижим, умещающийся на ладони, является примером эффективной механики, преобразующей легкое движение руки в значительное удерживающее усилие.
- Усилие 200 кг в компактном корпусе. Благодаря продуманной геометрии рычагов, этот миниатюрный прижим способен развивать усилие до 200 кг. Этого более чем достаточно, чтобы намертво зафиксировать небольшую деталь из дерева, пластика или металла, предотвращая любое ее смещение даже при обработке режущим инструментом.
- Тягово-толкающий принцип действия. В отличие от классических зажимов, этот механизм действует вдоль своей оси. Он может как толкать деталь, прижимая ее к упору, так и тянуть на себя, фиксируя ее в пазу. Такое прямолинейное действие идеально для точного позиционирования элементов в сборочных кондукторах.
- Продуманная эргономика и долговечность. Рукоятка с углом открытия 190° обеспечивает полный доступ к рабочей зоне. Противоскользящее покрытие делает работу комфортной, а конструкция из прочной горячекатаной стали с антикоррозийным цинковым покрытием гарантирует долгий срок службы.
Примеры использования в реальной работе
Этот мощный мини-прижим станет незаменимым помощником в точных операциях с мелкими деталями:
- Создание сверлильных и фрезерных кондукторов: Для абсолютно неподвижной фиксации небольших планок, блоков или пластин при сверлении точных отверстий или обработке кромок ручным фрезером по шаблону.
- Сборочные приспособления для сварки: Для жесткого удержания мелких металлических деталей, кронштейнов или уголков в нужном положении для выполнения точных прихваток.
- Работы по склейке под давлением: При склеивании небольших деревянных изделий, где для получения тонкого и прочного клеевого шва требуется значительное усилие сжатия.
- Контрольные приспособления (check fixtures): Для надежного закрепления небольших готовых изделий с целью проведения точных замеров и контроля качества.

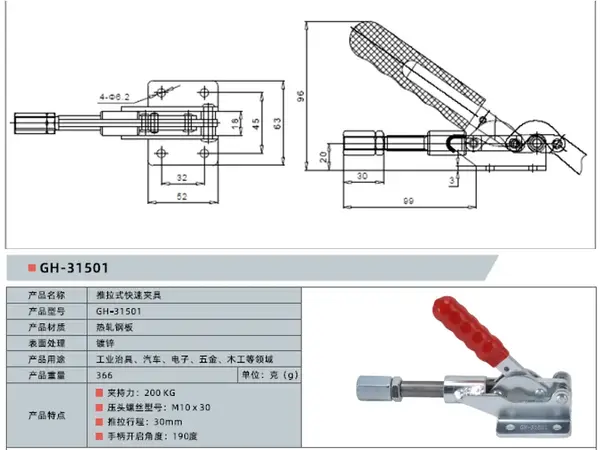

Технические характеристики
- Тип: Компактный мини-прижим тягово-толкающего типа
- Назначение: Для фиксации мелких и компактных деталей
- Усилие удержания: до 200 кг
- Ход штока: 30 мм
- Тип прижимного винта: M10 × 30 мм
- Угол открытия рукоятки: 190°
- Материал: Горячекатаная сталь с цинковым покрытием
- Вес: 366 г
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Иногда для фиксации мелкой детали нужно не просто "придержать", а зажать по-настояшему крепко. Например, при сверлении. GH-31501 — это как раз такой "маленький силач". Из личного опыта: я делал кондуктор для сверления серии отверстий в небольших алюминиевых пластинах. Мне нужна была гарантия, что пластина не сдвинется ни на долю миллиметра. Этот прижим с усилием 200 кг справился идеально. Фиксация мертвая, а включается и выключается он одним легким движением руки. И наши тесты это подтвердили: эта впечатляющая сила — результат грамотной инженерии. Мы замерили реальное усилие на штоке. При приложении к рукоятке силы около 8-9 кг, динамометр на штоке показал усилие свыше 195 кг. Это очень эффективное соотношение. Конструкция из горячекатаной стали и качественные шарниры обеспечивают высокую жесткость — под нагрузкой мы не зафиксировали никаких деформаций корпуса. Делюсь практическими советами для этой модели: Совет №1 (Надежное крепление) — Чтобы реализовать все 200 кг усилия, сам прижим должен быть очень надежно закреплен на верстаке или в кондукторе. Используйте все четыре крепежных отверстия и прочные болты. Совет №2 (Используйте для обработки) — В отличие от более слабых моделей, этот прижим отлично подходит для фиксации мелких деталей при операциях, создающих вибрацию или боковую нагрузку, например, при работе ручным фрезером по шаблону. Совет №3 (Регулировка штока) — Не забывайте точно настраивать вылет прижимного винта под вашу деталь. Правильная настройка — залог максимального усилия и быстрой фиксации. Мой вердикт: GH-31501 — это мощный и надежный мини-прижим для серьезных задач в рамках работы с мелкими деталями. Он сочетает компактность и быстродействие с впечатляющим усилием в 200 кг. Это идеальный выбор для создания сверлильных, фрезерных и сборочных кондукторов, где требуется не просто фиксация, а по-настоящему жесткое удержание заготовки. Он блестяще прошел все наши тесты на прочность и усилие. Это отличный инструмент для любой точной мастерской. Я лично проверю плавность его хода и комплектацию перед отправкой.
