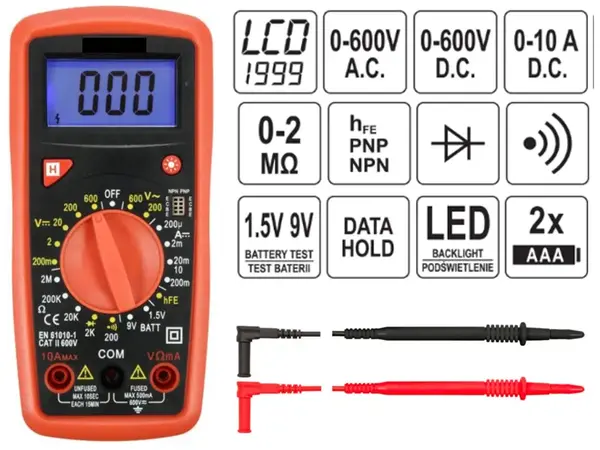

Технические характеристики:
Измерение напряжения переменного тока (U ac): 200 В, 600 В.
Измерение напряжения постоянного тока (U dc): 200 мВ, 2 В, 20 В, 200 В, 600 В.
Измерение постоянного тока (I dc): 200 мкА, 2 мА, 20 мА, 200 мА, 10 А.
Измерение сопротивления (R): 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.
Проверка диодов: IF 1 мА, UR 1,5 В.
Тест транзистора: hFE PNP, NPN.
Тест батареи: 1,5 В, 9 В.
Встроенный зуммер проверки целостности цепи (звуковая прозвонка): есть.
Питание прибора: от двух батареек 1,5 В типа ААА.
Дисплей: ЖК 3 1/2 цифры - максимальный отображаемый результат: 1999.
Частота дискретизации: около 2-3 раз в секунду.
Знак перегрузки: отображается символ «1».
Знак полярности: отображается символ «-» перед результатом измерения.
Предохранитель: F0,5A/600V.
Рабочая температура: 0 ÷ 40 гр. C; при относительной влажности <75%
Внешние размеры: 155 x 75 x 30 мм.
Вес (без батареи): 130 грамм.
Отличительные особенности:
Противоударная резиновая оболочка на корпусе защищает устройство от механических повреждений.
Подсветка жидкокристаллического дисплея синим цветом значительно облегчает считывание измеренных параметров в темных помещениях.
Функция DATA HOLD позволяет сохранить текущее измеренное значение на дисплее.
Функция AUTO-POWER OFF отключает устройство автоматически через 15 минут бездействия, это позволяет экономить заряд батареи.
Устройство имеет защиту от перегрузки и индикатор низкого заряда батареи.
Подставка на задней части корпуса позволяет удобно расположить прибор на горизонтальной поверхности.
Тестер поставляется с измерительными щупами в комплекте.
Включение и выключение мультиметра
Установка измерительного переключателя в положение «ВЫКЛ» отключит мультиметр.
Другие положения переключателя активируют его и позволяют выбрать величину измерения и его диапазон.
Кнопка H (HOLD)
Кнопка используется для сохранения измеренного значения на дисплее.
Нажав кнопку, текущее отображаемое значение останется на дисплее даже после измерения.
Чтобы вернуться в режим измерения, нажмите кнопку еще раз.
Действие функции указывается на дисплее счетчика знаком «H».
Кнопка *
Кнопка используется для подсветки экрана измерителя.
Чтобы включить подсветку, нажмите кнопку.
Подсветка автоматически отключается через несколько секунд.
Измерение напряжения.
Подключите измерительные провода к разъемам с маркировкой VΩmA и COM.
Установите переключатель диапазона в положение измерения напряжения постоянного или переменного тока.
Подключите измерительные провода параллельно к электрической цепи и проверьте результат измерения напряжения.
Измерение тока.
В зависимости от ожидаемого значения измеряемого тока подключите измерительные провода к гнезду VΩmA и COM к гнезду 10ADC и COM.
Выберите соответствующий диапазон измерения с помощью ручки.
Максимальный ток измеряемого тока в гнезде VΩmA может составлять 200 mA при измерении тока выше 200 mА, подключите кабель к гнезду 10ADC.
Максимальный ток измеряемого тока в гнезде 10A может составлять 10 А и не защищен никаким предохранителем.
Поэтому время измерения токов выше 2 А не должно превышать 15 секунд, после чего перед следующим измерением следует сделать перерыв не менее 15 минут.
Гнездо VΩmA может быть нагружено максимальным током 200 mA.
Измерение сопротивления.
Подключите измерительные провода к разъемам с маркировкой VΩmA и COM переключатель диапазонов установите в положении измерения сопротивления. Подсоедините измерительные наконечники к клеммам измеряемого элемента и прочитайте результат измерения.
Тест диодов.
Подключите измерительные провода к разъемам с маркировкой VΩmA и COMи установите селектор на диодный символ.
Измерительные наконечники приложите к диодным выводам в направлении проводимости и в направлении блокировки.
Если диод работает, то на диоде, подключенном в направлении прохождения, мы будем считывать падение напряжения на этом диоде, выраженное в mV.
В случае подключения в обратном направлении, на дисплее будет отображаться символ перегрузки.
Исправные диоды характеризуются низким сопротивлением в направлении проводимости и высоким сопротивлением в направлении блокировки.
Тест проводимости.
Подключите измерительные провода к разъемам с маркировкой VΩmA и COM. Установите селектор на зуммер.
При использовании измерителя для измерения проводимости встроенный зуммер будет включаться всякий раз, когда измеренное сопротивление опустится ниже 30 Ω.
В диапазоне от 30 Ω до 100 Ω, может быть слышен звуковой сигнал.
Абсолютно запрещено тестировать проводимость в цепях, через которые протекает электрический ток.
Тест транзисторов.
Установите переключатель диапазона измерения в положение, обозначенное hFE (измерения коэффициента усиления транзистора).
В зависимости от типа используемого транзистора подключайте к гнезду, обозначенному PNP или NPN, заботясь о размещении транзисторных проводов в местах, отмеченных буквами E - эмиттер, B - база, C - коллектор.
В случае исправного транзистора и правильного подключения мы считываем результат измерения коэффициента усиления, показанного на дисплее.
Тест батареи.
Подключите измерительные провода к разъемам с маркировкой VΩmA и COM.
Установите переключатель диапазона в положение, соответствующее номинальному напряжению батареи.
Приложите измерительные наконечники к клеммам аккумулятора, обращая внимание на правильную полярность.
На дисплее отобразится напряжение батареи.
Батарея в хорошем состоянии должна иметь напряжение выше номинального.
