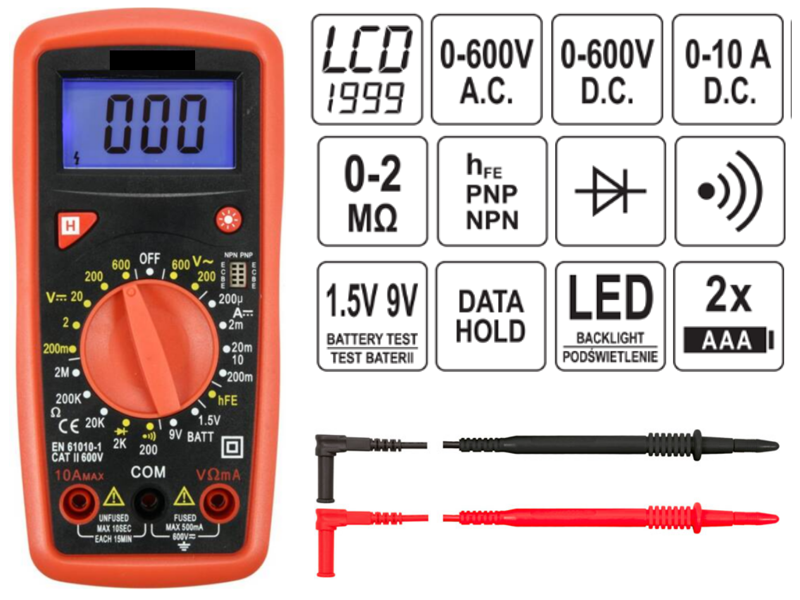

Технічні характеристики:
Вимірювання напруги змінного струму (U ac): 200 В, 600 В.
Вимірювання напруги постійного струму (U dc): 200 мВ, 2 В, 20 В, 200 В, 600 В.
Вимірювання постійного струму (I dc): 200 мкА, 2 мА, 20 мА, 200 мА, 10 А.
Вимірювання опору (R): 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.
Перевірка діодів: IF 1 мА, UR 1,5 В.
Тест транзистора: hFE PNP, NPN.
Тест батареї: 1,5 В, 9 В.
Вбудований зумер перевірки цілісності ланцюга (звукове продзвонювання): є.
Живлення приладу: від двох батарейок 1,5 В типу ААА.
Дисплей: РК 3 1/2 цифри - максимальний відображуваний результат: 1999.
Частота дискретизації: близько 2-3 разів на секунду.
Знак перевантаження: відображається символ "1".
Знак полярності: відображається символ "-" перед результатом вимірювання.
Запобіжник: F0,5A/600V.
Робоча температура: 0 ÷ 40 гр. C; за відносної вологості <75%.
Зовнішні розміри: 155 x 75 x 30 мм.
Вага (без батареї): 130 грам.
Відмінні риси:
Протиударна гумова оболонка на корпусі захищає пристрій від механічних пошкоджень.
Підсвічування рідкокристалічного дисплея синім кольором значно полегшує зчитування виміряних параметрів у темних приміщеннях.
Функція DATA HOLD дає змогу зберегти поточне виміряне значення на дисплеї.
Функція AUTO-POWER OFF вимикає пристрій автоматично через 15 хвилин бездіяльності, це дає змогу економити заряд батареї.
Пристрій має захист від перевантаження та індикатор низького заряду батареї.
Підставка на задній частині корпусу дає змогу зручно розташувати прилад на горизонтальній поверхні.
Тестер постачається з вимірювальними щупами в комплекті.
Увімкнення та вимкнення мультиметра
Встановлення вимірювального перемикача в положення "ВИКЛ" вимкне мультиметр.
Інші положення перемикача активують його і дають змогу вибрати величину вимірювання та його діапазон.
Кнопка H (HOLD)
Кнопка використовується для збереження виміряного значення на дисплеї.
Натиснувши кнопку, поточне відображуване значення залишиться на дисплеї навіть після вимірювання.
Щоб повернутися в режим вимірювання, натисніть кнопку ще раз.
Дія функції вказується на дисплеї лічильника знаком "H".
Кнопка *
Кнопка використовується для підсвічування екрана вимірювача.
Щоб увімкнути підсвічування, натисніть кнопку.
Підсвічування автоматично вимикається через кілька секунд.
Вимірювання напруги.
Підключіть вимірювальні дроти до роз'ємів з маркуванням VΩmA і COM.
Встановіть перемикач діапазону в положення вимірювання напруги постійного або змінного струму.
Підключіть вимірювальні дроти паралельно до електричного кола і перевірте результат вимірювання напруги.
Вимірювання струму.
Залежно від очікуваного значення вимірюваного струму підключіть вимірювальні дроти до гнізда VΩmA і COM до гнізда 10ADC і COM.
Виберіть відповідний діапазон вимірювання за допомогою ручки.
Максимальний струм вимірюваного струму в гнізді VΩmA може становити 200 mA під час вимірювання струму, вищого за 200 mА, підключіть кабель до гнізда 10ADC.
Максимальний струм вимірюваного струму в гнізді 10A може становити 10 А і не захищений жодним запобіжником.
Тому час вимірювання струмів вище 2 А не повинен перевищувати 15 секунд, після чого перед наступним вимірюванням слід зробити перерву не менше 15 хвилин.
Гніздо VΩmA може бути навантажено максимальним струмом 200 mA.
Вимірювання опору.
Підключіть вимірювальні дроти до роз'ємів з маркуванням VΩmA і COM перемикач діапазонів встановіть у положенні вимірювання опору. Під'єднайте вимірювальні наконечники до клем вимірюваного елемента і прочитайте результат вимірювання.
Тест діодів.
Підключіть вимірювальні дроти до роз'ємів з маркуванням VΩmA і СОМі встановіть селектор на діодний символ.
Вимірювальні наконечники прикладіть до діодних виводів у напрямку провідності та в напрямку блокування.
Якщо діод працює, то на діоді, під'єднаному в напрямку проходження, ми зчитуватимемо падіння напруги на цьому діоді, виражене в mV.
У разі підключення у зворотному напрямку, на дисплеї відображатиметься символ перевантаження.
Справні діоди характеризуються низьким опором у напрямку провідності та високим опором у напрямку блокування.
Тест провідності.
Підключіть вимірювальні дроти до роз'ємів з маркуванням VΩmA і COM. Встановіть селектор на зумер.
Під час використання вимірювача для вимірювання провідності вбудований зумер вмикатиметься щоразу, коли виміряний опір опуститься нижче 30 Ω.
У діапазоні від 30 Ω до 100 Ω, може бути чути звуковий сигнал.
Абсолютно заборонено тестувати провідність у ланцюгах, через які протікає електричний струм.
Тест транзисторів.
Встановіть перемикач діапазону вимірювання в положення, позначене hFE (вимірювання коефіцієнта посилення транзистора).
Залежно від типу використовуваного транзистора підключайте до гнізда, позначеного PNP або NPN, піклуючись про розміщення транзисторних дротів у місцях, позначених літерами E - емітер, B - база, C - колектор.
У разі справного транзистора і правильного під'єднання ми зчитуємо результат вимірювання коефіцієнта посилення, показаного на дисплеї.
Тест батареї.
Підключіть вимірювальні дроти до роз'ємів з маркуванням VΩmA і COM.
Встановіть перемикач діапазону в положення, що відповідає номінальній напрузі батареї.
Прикладіть вимірювальні наконечники до клем акумулятора, звертаючи увагу на правильну полярність.
На дисплеї відобразиться напруга батареї.
Батарея в хорошому стані повинна мати напругу, вищу за номінальну.
