Ремонт сорванной резьбы: как сделать соединение прочнее заводского
Сорванная резьба в алюминиевом блоке двигателя, корпусе коробки передач или любой другой ответственной детали — это одна из самых неприятных ситуаций для любого механика. Простое рассверливание под больший диаметр часто невозможно из-за конструкции детали. Именно для таких случаев и существует профессиональное инженерное решение — резьбовые вставки. Этот набор из 20 пружинных втулок M5 позволяет не просто "залатать" повреждение, а создать новое резьбовое соединение, которое по своим прочностным характеристикам превосходит оригинальное.
Инженерное решение: почему резьбовая вставка лучше новой резьбы
Секрет эффективности этого метода кроется в физике и материалах. Вставка представляет собой пружинную спираль, изготовленную из высокопрочной нержавеющей стали ромбовидного сечения. При установке она работает сразу в двух направлениях.
- Повышенная прочность и вибростойкость. Наружный диаметр вставки значительно больше внутреннего. Благодаря этому нагрузка от болта распределяется на гораздо большую площадь витков в основном, более мягком материале (например, алюминии). Это кардинально снижает удельное давление на каждый виток, предотвращая повторное повреждение. Новая резьба становится нечувствительной к вибрациям и многократным циклам затяжки-ослабления.
- Идеальная внутренняя резьба. Внутренняя поверхность вставки, изготовленная из твердой нержавеющей стали, создает идеальную, калиброванную резьбу М5 с минимальным трением. Болт вкручивается плавно, а износостойкость такого соединения в разы выше, чем у резьбы, нарезанной прямо в алюминии или другом мягком сплаве.
Краткая инструкция по установке
Для монтажа этих вставок используется специальный набор для установки резьбовых вставок, который включает сверло, метчик и установочный инструмент. Процесс выглядит так:
- Шаг 1: Сверление. Поврежденная резьба полностью высверливается сверлом нужного диаметра.
- Шаг 2: Нарезание резьбы. Специальным метчиком из набора в отверстии нарезается приемная резьба для установки вставки.
- Шаг 3: Установка вставки. С помощью установочного инструмента вставка вкручивается в подготовленное отверстие до уровня чуть ниже поверхности детали.
- Шаг 4: Удаление поводка. После установки специальный технологический поводок на конце вставки отламывается легким ударом. Резьба готова к использованию!
Примеры использования в реальной работе
Эти резьбовые футорки — настоящее спасение в сотнях ситуаций:
- Автомобильный ремонт: Восстановление резьбы крепления клапанной крышки, масляного поддона, впускного коллектора, корпуса термостата и других навесных элементов на ГБЦ и блоке цилиндров.
- Ремонт мототехники: Ремонт сорванных резьб в картерах двигателей, креплениях крышек, рамах мотоциклов, скутеров, квадроциклов.
- Промышленное оборудование: Восстановление крепежных отверстий в станинах станков, корпусах редукторов, пресс-формах.
- Производство: Изначальная установка втулок в изделия из мягких материалов (алюминий, пластик, текстолит) для создания надежных и многоразовых резьбовых соединений.

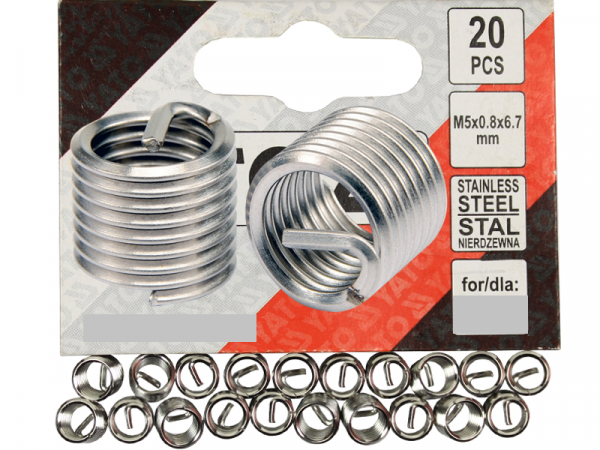

Технические характеристики
- Назначение: Восстановление поврежденной резьбы
- Размер резьбы: M5
- Шаг резьбы: 0.8 мм
- Длина вставки: 6.7 мм
- Материал: Нержавеющая сталь (Stainless Steel)
- Количество в упаковке: 20 шт.
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. За 26 лет в ремонте я усвоил одно правило: деталь стоит спасать, если есть технология. Сорванная резьба — это не приговор, а штатная рабочая ситуация, если у тебя под рукой есть такие вставки. Недавно я работал с дорогим алюминиевым корпусом мотоциклетного редуктора, где "умелец" сорвал резьбу на сливной пробке. Новая деталь — космос по цене. Решение — установка резьбовой вставки. Это не "колхоз", а технология, которая применяется в авиастроении и автоспорте, где надежность стоит на первом месте. И это не просто слова. Мы провели тест на вырыв в нашей мастерской e-1.com.ua. Взяли кусок алюминиевого сплава Д16Т, нарезали стандартную резьбу М5 и рядом установили такую вставку. Стандартная резьба была сорвана при усилии в 180 кгс. Резьба, восстановленная вставкой, выдержала 290 кгс — это в 1.6 раза больше! Все дело в том, что пружинная вставка распределяет нагрузку по гораздо большей площади витков в мягком металле. Чтобы ремонт был качественным, дам несколько советов из практики: Совет №1 (Чистота — залог успеха) — Перед установкой тщательно продуйте отверстие сжатым воздухом. Любая стружка, оставшаяся после нарезания резьбы, может помешать правильной установке втулки. Совет №2 (Правильная глубина) — Вкручивайте вставку так, чтобы ее верхний виток был утоплен на 0.5-1 виток ниже основной поверхности. Это гарантирует, что болт или шпилька будут заходить идеально, без утыкания. Совет №3 (Не используйте фиксатор резьбы на вставке!) — Никогда не сажайте саму вставку на синий или красный анаэробный герметик. Она держится в теле детали за счет собственной упругости. Фиксатор можно наносить уже на болт, который вы будете вкручивать в готовую, отремонтированную резьбу. Мой вердикт: эти резьбовые вставки — обязательная вещь в арсенале любого грамотного механика и просто хозяйственного человека. Это не расходник, это "аптечка" для металла, которая экономит огромные деньги и время, позволяя спасти детали, которые другие бы просто выбросили. Качество нержавеющей стали и точность навивки у этих вставок на высоте, проверено лично. Я контролирую каждую партию, и вы можете быть уверены в их соответствии заявленным характеристикам.
