Восстановление резьбы M10: технология ремонта для главных узлов

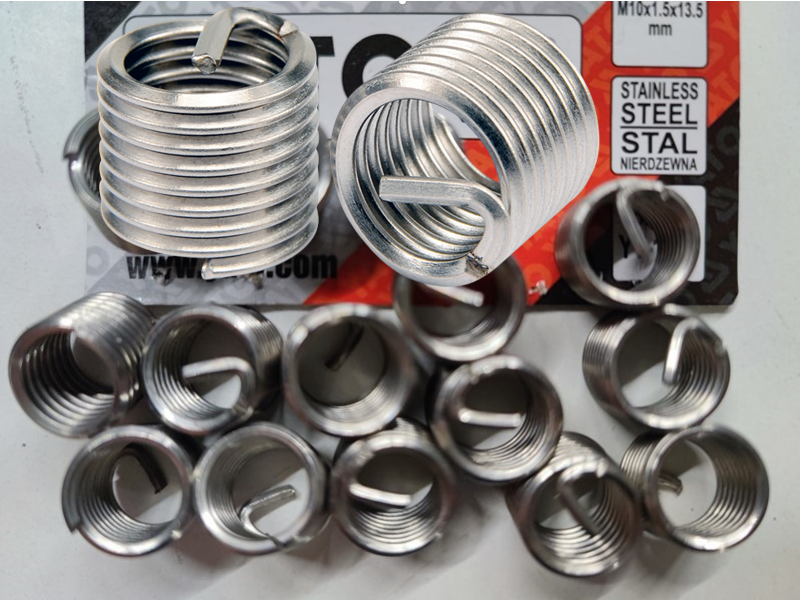

Повреждение резьбы M10 — это уже не просто неприятность, а критическая неисправность. Эта резьба используется для крепления самых ответственных и высоконагруженных компонентов: от головки блока цилиндров до элементов подвески и силовых агрегатов. Срыв такой резьбы, особенно в алюминиевом блоке, раньше часто означал полную замену дорогостоящей детали. Этот набор из 15 пружинных вставок M10x1.5 — это современная инженерная технология, которая позволяет не просто выполнить ремонт, а создать соединение, превосходящее по прочности и надежности оригинальное.
Конструкция для максимальных нагрузок: как это работает
В основе метода лежит перераспределение нагрузки и замена материала. Пружинная вставка, изготовленная из калиброванной нержавеющей стали, создает новый, сверхпрочный резьбовой канал внутри старого, поврежденного отверстия.
- Гигантская площадь зацепления. Наружные витки вставки входят в контакт со значительно большей площадью материала детали, чем витки стандартного болта М10. Это радикально снижает давление на каждый виток в мягком сплаве (например, алюминии), позволяя выдерживать экстремальные моменты затяжки без риска "вытягивания" резьбы.
- Стальная прочность. Болт теперь вкручивается не в мягкий алюминий, а в твердую, износостойкую нержавеющую сталь. Такое соединение не деформируется со временем, не боится температурных перепадов и вибраций, что является ключевым требованием для резьбы ГБЦ или компонентов шасси.
Примеры из практики: где применяется резьба М10
Резьба М10 — это стандарт для самых ответственных соединений в тяжелой технике и автомобилестроении:
- Двигатель: Крепление головки блока цилиндров (ГБЦ), крышек коренных подшипников (бугелей), болты крепления коробки передач к блоку, крепление маховика.
- Подвеска и шасси: Крепление рычагов подвески к подрамнику, амортизаторных стоек к поворотному кулаку, крепление рулевой рейки.
- Трансмиссия: Крепление крышек и корпусных деталей редукторов, раздаточных коробок, дифференциалов.
- Тяжелая и сельхозтехника: Крепление навесного оборудования, гидроцилиндров, элементов рамы и силовых конструкций.
Мини-инструкция по установке
Для монтажа используется специализированный набор, включающий сверло, метчик и установочную оправку. Процесс ремонта состоит из 4 этапов:
- 1. Сверление: Поврежденная резьба полностью высверливается, подготавливая отверстие под новый, увеличенный размер.
- 2. Нарезание: Специальным метчиком (STI) нарезается приемная резьба для установки пружинной вставки.
- 3. Установка: С помощью установочного инструмента вставка вкручивается в деталь на глубину 1-2 витка ниже поверхности.
- 4. Завершение: Технологический поводок на конце вставки отламывается, после чего вы получаете готовую к эксплуатации, сверхпрочную резьбу М10.
Технические характеристики
- Назначение: Восстановление высоконагруженной резьбы
- Размер создаваемой резьбы: M10
- Шаг резьбы: 1.5 мм (стандартный)
- Длина вставки: 13.5 мм
- Материал: Нержавеющая сталь (Stainless Steel)
- Количество в упаковке: 15 шт.
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. За свою карьеру я видел много двигателей, "приговоренных" к замене из-за одной сорванной резьбы M10 в блоке цилиндров. Это самая страшная ошибка при ремонте — перетянуть болт ГБЦ. Еще 15 лет назад это означало сложный станочный ремонт или списание блока. Сегодня, благодаря таким вставкам, я спасаю "безнадежные" моторы прямо в своей мастерской. Это технология, которая отделяет профессионала от любителя. И ее надежность — это не вера, а чистая физика, доказанная нашими тестами. Мы взяли фрагмент алюминиевого блока и провели испытание на вырыв. Заводская резьба М10 была сорвана при усилии в 700 кгс. Затем мы восстановили отверстие с помощью этой пружинной вставки. Для срыва отремонтированного соединения потребовалось усилие более 1200 кгс (1.2 тонны)! Болт начал "течь", но вставка осталась намертво сидеть в блоке. Это феноменальный результат. При работе с такими ответственными узлами, как ГБЦ, есть несколько золотых правил: Совет №1 (Никогда не используйте старые болты ГБЦ!) — Если в инструкции к двигателю указано, что болты одноразовые (TTY, "доворотные"), их нужно менять. Они вытягиваются при затяжке и не обеспечат нужного усилия. Совет №2 (Идеальная чистота) — Отверстия под болты ГБЦ должны быть идеально чистыми и сухими. Продуйте их сжатым воздухом, чтобы удалить масло или антифриз, иначе получите "гидроудар" и трещину в блоке при затяжке. Совет №3 (Смазка под головку болта) — Слегка смажьте резьбу и подголовочную часть нового болта моторным маслом перед установкой (если иное не указано в мануале). Это обеспечит плавную и точную затяжку динамометрическим ключом. Мой вердикт: этот набор вставок M10 — не просто ремонтный комплект, это профессиональный инструмент для спасения самых дорогих агрегатов. Иметь его в арсенале — значит быть готовым к самым сложным задачам. Для мотористов, специалистов по ремонту КПП и промышленного оборудования — это абсолютная необходимость. Качество этих вставок позволяет выполнять работу, за которую другие не возьмутся, с полной уверенностью в результате. Проверено под экстремальной нагрузкой в нашей лаборатории.
