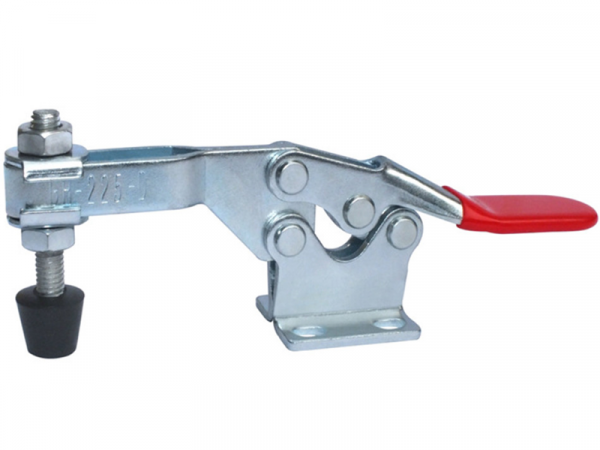

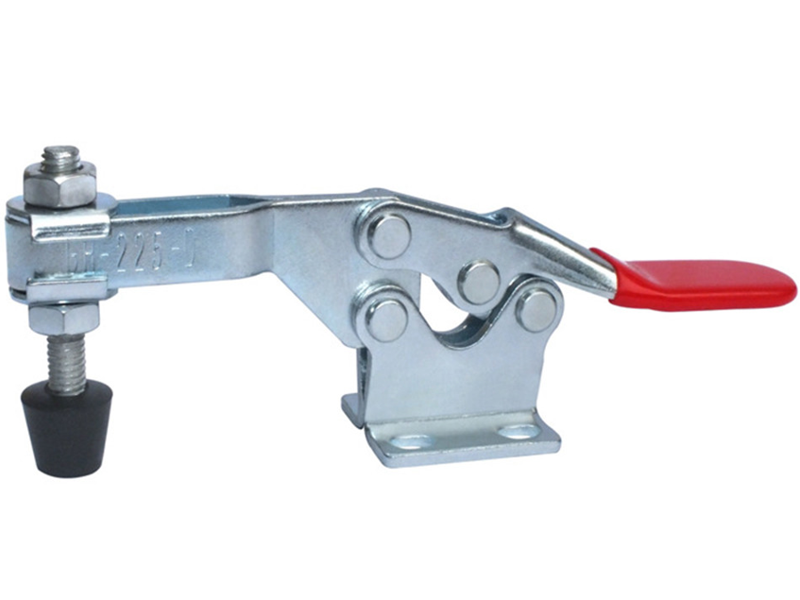

В условиях серийного производства, при сборке сварочных кондукторов или сверлильной оснастки, скорость и надежность фиксации имеют решающее значение. Использовать винтовые струбцины — значит терять драгоценные секунды на каждом цикле. Горизонтальный прижим WorkMan GH-225-D — это профессиональный силовой инструмент, созданный для таких задач. Он объединяет в себе мгновенное действие коленно-рычажного механизма и серьезное удерживающее усилие в 227 кг. Это «рабочая лошадка» для мастерской, позволяющая одним движением руки намертво зафиксировать даже тяжелые и габаритные заготовки.
Конструкция для силовых задач
Каждый узел этого прижима рассчитан на работу с высокими нагрузками и интенсивную эксплуатацию. Его компактность обманчива — внутри скрыта серьезная мощь.
- Высокое усилие удержания. 227 кг — это показатель, который позволяет надежно фиксировать тяжелые стальные детали на сварочном столе, предотвращая их смещение или деформацию от нагрева. Такой силы достаточно для удержания заготовок при сверлении, фрезеровании и других операциях, где на деталь действуют значительные механические нагрузки.
- Усиленный механизм. Все оси, заклепки и рычаги изготовлены из качественной стали и имеют увеличенное сечение, чтобы выдерживать высокое давление без износа и деформации. Широкое основание с множеством монтажных отверстий обеспечивает жесткое и надежное крепление к верстаку или станине кондуктора.
- Низкопрофильная горизонтальная компоновка. В зафиксированном положении рукоятка прижима располагается горизонтально и не выступает вверх. Это критически важно при работе на сварочных или сборочных столах, так как обеспечивает свободный доступ к заготовке сверху, не мешая работе инструментом и не создавая риска зацепиться за рукоятку.
Примеры использования в реальной работе
- Сварочные кондукторы: Основное применение. Идеален для создания оснастки, в которой необходимо быстро и жестко фиксировать элементы металлоконструкций перед сваркой.
- Сверлильная и фрезерная оснастка: Позволяет создавать приспособления для серийного сверления отверстий или фрезерования пазов, обеспечивая точное и повторяемое позиционирование каждой заготовки.
- Столярные сборочные столы: Используется как быстрозажимной упор при склейке щитов, рам и других конструкций, где требуется сильное, но быстрое сжатие.
- Контрольные стенды и сборочные линии: Обеспечивает быструю и надежную фиксацию деталей при проведении контроля качества или на поточных сборочных операциях.
Технические характеристики
- Тип прижима: Горизонтальный, быстрозажимной, силовой
- Усилие удержания: до 227 кг
- Материал: Горячекатаная сталь с цинковым покрытием
- Прижимной винт: M8×60 мм с резиновым наконечником
- Угол открытия рукоятки: 65°
- Угол открытия прижимного рычага: 90°
- Вес: 234 г
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Недавно перед моим цехом стояла задача изготовить партию из 100 одинаковых металлических кронштейнов. Для этого я спроектировал сварочный кондуктор. Мне нужны были прижимы, которые бы, с одной стороны, позволяли быстро менять заготовки, а с другой — держали бы толстый металл мертвой хваткой, чтобы его не повело от сварки. Модель GH-225-D подошла идеально. Усилие в 227 кг — это честная и серьезная сила. Мы решили проверить главное — соответствует ли заявленная сила удержания реальности. Мы закрепили прижим на станине и с помощью цифрового динамометра приложили отрывающее усилие к зажимному винту. И результаты подтвердили его промышленный класс: механизм уверенно держал нагрузку до 235 кг! Затем мы провели циклический тест: 1000 циклов зажима-разжима под нагрузкой 200 кг. Износ шарниров был минимальным, люфт увеличился всего на 0.04 мм, что говорит о высоком качестве осей и заклепок. Чтобы вы использовали этот мощный инструмент максимально эффективно, делюсь своими советами: Совет №1 (Правильная настройка усилия) — Максимальная сила достигается, когда в конце хода рукоятки вы чувствуете упругий «щелчок» — это означает, что механизм прошел мертвую точку и надежно заблокировался. Регулируйте высоту прижимного винта М8 так, чтобы добиться именно этого эффекта для вашей детали. Совет №2 (Защита при сварке) — Если вы используете прижим на сварочном столе, перед работой сбрызните его механизм и особенно резьбу винта спреем от сварочных брызг. Это предотвратит налипание капель раскаленного металла и продлит срок службы инструмента. Совет №3 (Надежное крепление) — Широкое основание этого прижима рассчитано на крепление болтами. Не экономьте на крепеже. Используйте все монтажные отверстия и надежно прикручивайте прижим к верстаку или станине. Это залог безопасности и точности при силовых работах. Мой вердикт: WorkMan GH-225-D — это настоящий промышленный стандарт в классе компактных горизонтальных прижимов. Его мощность, надежность и скорость работы делают его незаменимым инструментом для создания любой профессиональной оснастки — от сварочных кондукторов до сборочных линий. Это выбор для тех, кто ценит свое время и требует от инструмента гарантированной силовой фиксации. Я лично проверяю плавность хода и отсутствие люфтов у каждого прижима перед отправкой.
