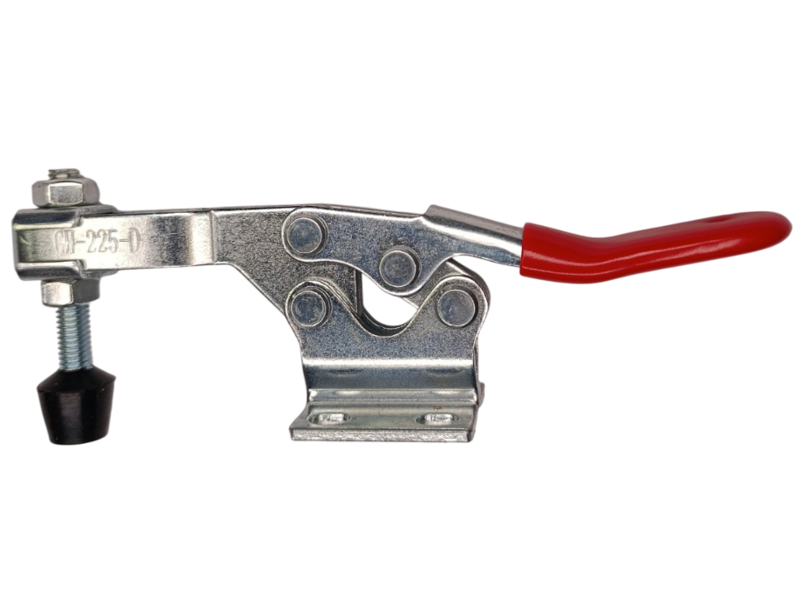

В умовах серійного виробництва, при складанні зварювальних кондукторів або свердлильного оснащення, швидкість та надійність фіксації мають вирішальне значення. Використовувати гвинтові струбцини — означає втрачати дорогоцінні секунди на кожному циклі. Горизонтальний притиск WorkMan GH-225-D — це професійний силовий інструмент, створений для таких завдань. Він поєднує в собі миттєву дію колінно-важільного механізму та серйозне утримуюче зусилля в 227 кг. Це «робоча конячка» для майстерні, що дозволяє одним рухом руки намертво зафіксувати навіть важкі та габаритні заготовки.
Конструкція для силових завдань

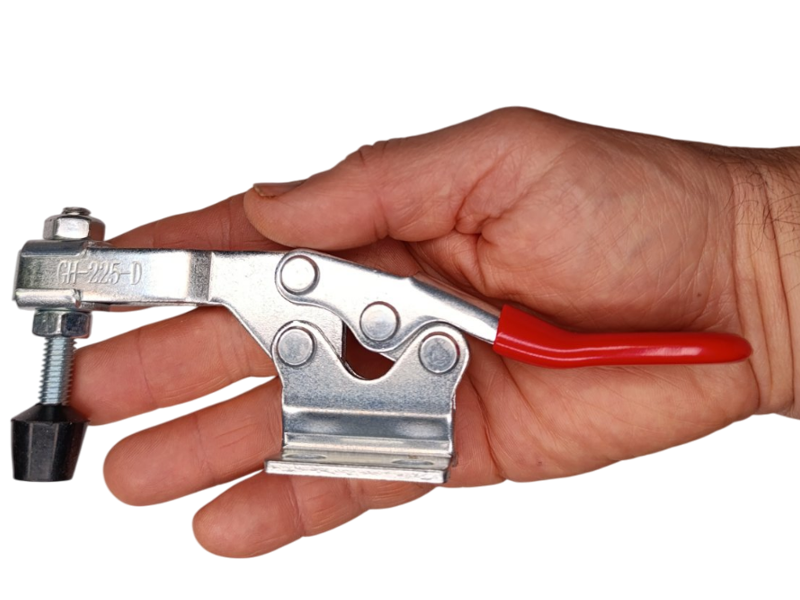

Кожен вузол цього притиску розрахований на роботу з високими навантаженнями та інтенсивну експлуатацію. Його компактність оманлива — всередині прихована серйозна міць.
- Високе зусилля утримання. 227 кг — це показник, який дозволяє надійно фіксувати важкі сталеві деталі на зварювальному столі, запобігаючи їх зміщенню або деформації від нагрівання. Такої сили достатньо для утримання заготовок при свердлінні, фрезеруванні та інших операціях, де на деталь діють значні механічні навантаження.
- Посилений механізм. Всі осі, заклепки та важелі виготовлені з якісної сталі та мають збільшений перетин, щоб витримувати високий тиск без зносу та деформації. Широка основа з безліччю монтажних отворів забезпечує жорстке та надійне кріплення до верстата або станини кондуктора.
- Низькопрофільне горизонтальне компонування. У зафіксованому положенні рукоятка притиску розташовується горизонтально і не виступає вгору. Це критично важливо при роботі на зварювальних або складальних столах, оскільки забезпечує вільний доступ до заготовки зверху, не заважаючи роботі інструментом і не створюючи ризику зачепитися за рукоятку.
Приклади використання в реальній роботі
- Зварювальні кондуктори: Основне застосування. Ідеальний для створення оснащення, в якому необхідно швидко та жорстко фіксувати елементи металоконструкцій перед зварюванням.
- Свердлильне та фрезерне оснащення: Дозволяє створювати пристосування для серійного свердління отворів або фрезерування пазів, забезпечуючи точне та повторюване позиціонування кожної заготовки.
- Столярні складальні столи: Використовується як швидкозатискний упор при склеюванні щитів, рам та інших конструкцій, де потрібне сильне, але швидке стиснення.
- Контрольні стенди та складальні лінії: Забезпечує швидку та надійну фіксацію деталей при проведенні контролю якості або на потокових складальних операціях.

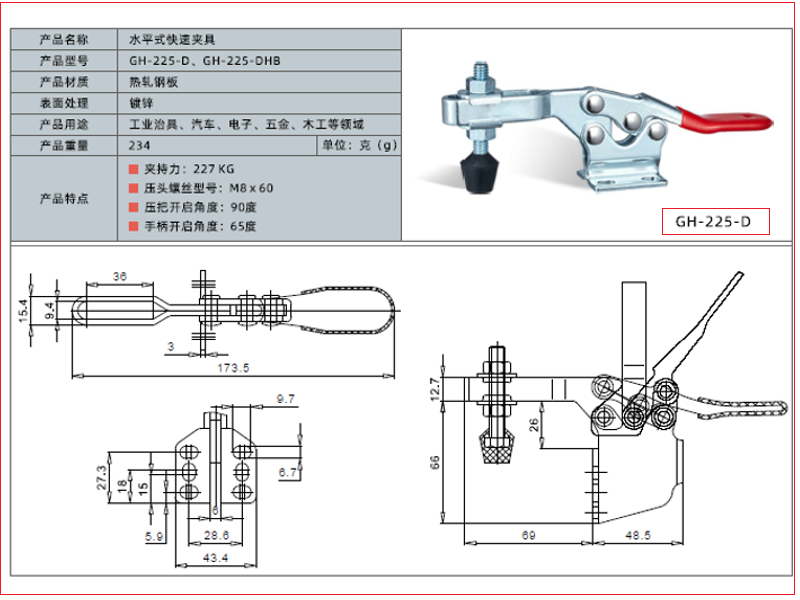

Технічні характеристики
- Тип притиску: Горизонтальний, швидкозатискний, силовий
- Зусилля утримання: до 227 кг
- Матеріал: Гарячекатана сталь з цинковим покриттям
- Притискний гвинт: M8×60 мм з гумовим наконечником
- Кут відкриття рукоятки: 65°

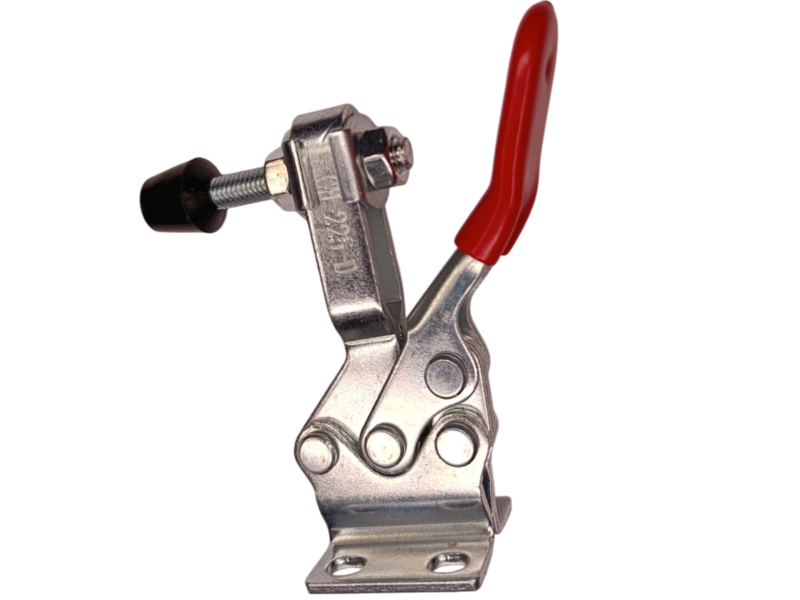

- Кут відкриття притискного важеля: 90°
- Вага: 234 г
Вердикт нашого тестувальника
Мене звати Іштван Сабо. Нещодавно перед моїм цехом стояло завдання виготовити партію зі 100 однакових металевих кронштейнів. Для цього я спроєктував зварювальний кондуктор. Мені потрібні були притиски, які б, з одного боку, дозволяли швидко міняти заготовки, а з іншого — тримали б товстий метал мертвою хваткою, щоб його не повело від зварювання. Модель GH-225-D підійшла ідеально. Зусилля 227 кг — це чесна і серйозна сила. Ми вирішили перевірити головне — чи відповідає заявлена сила утримання реальності. Ми закріпили притиск на станині та за допомогою цифрового динамометра доклали зусилля на відрив до затискного гвинта. І результати підтвердили його промисловий клас: механізм впевнено тримав навантаження до 235 кг! Потім ми провели циклічний тест: 1000 циклів затиску-розтиску під навантаженням 200 кг. Знос шарнірів був мінімальним, люфт збільшився всього на 0.04 мм, що говорить про високу якість осей та заклепок. Щоб ви використовували цей потужний інструмент максимально ефективно, ділюся своїми порадами: Порада №1 (Правильне налаштування зусилля) — Максимальна сила досягається, коли наприкінці ходу рукоятки ви відчуваєте пружне «клацання» — це означає, що механізм пройшов мертву точку і надійно заблокувався. Регулюйте висоту притискного гвинта М8 так, щоб досягти саме цього ефекту для вашої деталі. Порада №2 (Захист при зварюванні) — Якщо ви використовуєте притиск на зварювальному столі, перед роботою збризніть його механізм і особливо різьбу гвинта спреєм від зварювальних бризок. Це запобігатиме налипанню крапель розпеченого металу і продовжить термін служби інструменту. Порада №3 (Надійне кріплення) — Широка основа цього притиску розрахована на кріплення болтами. Не економте на кріпленні. Використовуйте всі монтажні отвори та надійно прикручуйте притиск до верстата або станини. Це запорука безпеки та точності при силових роботах. Мій вердикт: WorkMan GH-225-D — це справжній промисловий стандарт у класі компактних горизонтальних притисків. Його потужність, надійність та швидкість роботи роблять його незамінним інструментом для створення будь-якого професійного оснащення — від зварювальних кондукторів до складальних ліній. Це вибір для тих, хто цінує свій час та вимагає від інструменту гарантованої силової фіксації. Я особисто перевіряю плавність ходу та відсутність люфтів у кожного притиску перед відправкою.
