Инженерный замысел: Максимальное усилие при минимальной высоте

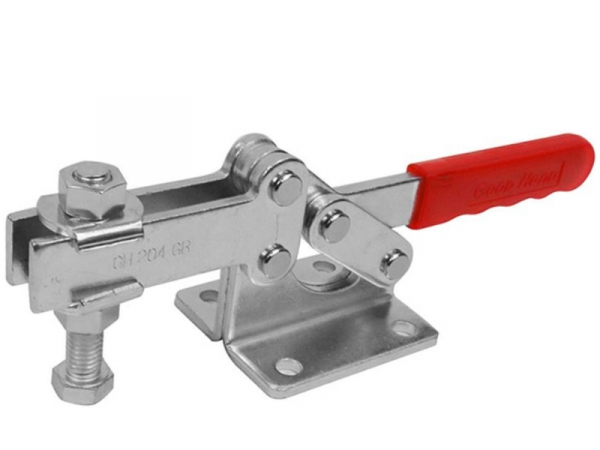

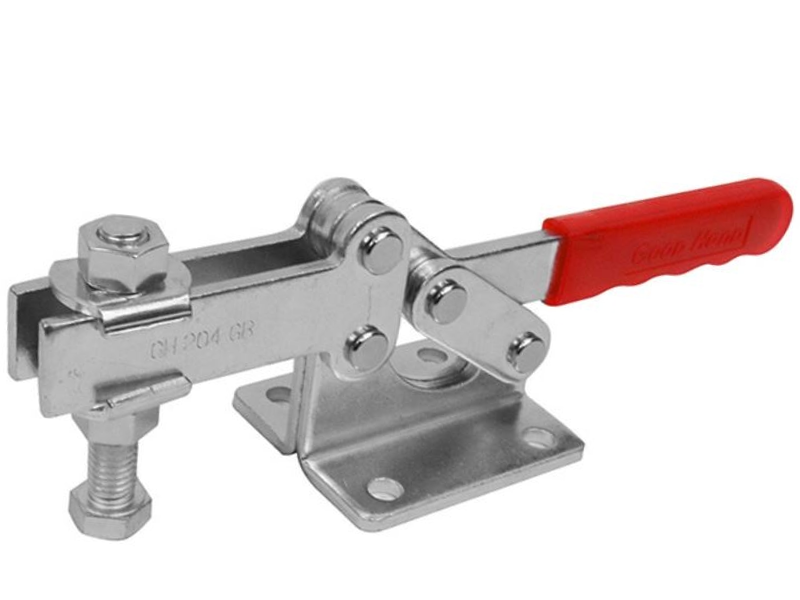

Перед инженерами Workman стояла задача: создать мощное зажимное приспособление, которое обеспечивало бы быструю и надежную фиксацию заготовки, но при этом не мешало бы дальнейшим операциям — шлифовке, фрезерованию или сборке. Стандартные струбцины громоздки, а вертикальные прижимы имеют выступающую вверх рукоятку. Решением стал горизонтальный прижим GH‑204‑GB — низкопрофильный, мощный и невероятно быстрый в работе.
Горизонтальные прижимы: Ключевые отличия и принцип работы
Горизонтальные рычажные прижимы — это особый класс оснастки, созданный для ситуаций, где важна не только сила фиксации, но и свободное пространство над заготовкой. В отличие от вертикальных прижимов, у которых рукоятка в зажатом положении смотрит вверх, у горизонтального GH‑204‑GB рукоятка опускается и располагается параллельно рабочей поверхности. Это инженерное решение позволяет свободно работать над деталью любым инструментом, не боясь зацепиться.
Принцип действия основан на системе рычагов. Когда вы опускаете рукоятку, шарнирный механизм преобразует небольшое усилие вашей руки в мощное вертикальное давление прижимного болта. В крайнем нижнем положении система самоблокируется, надежно удерживая деталь даже при сильных вибрациях. Одно движение руки — и заготовка зафиксирована. Еще одно — и она свободна.
Технологии и материалы: Запас прочности Workman
Надежность прижима определяется качеством материалов и точностью изготовления. Мы в Workman не идем на компромиссы:
- Горячекатаная сталь. Все силовые элементы прижима изготовлены из прочной горячекатаной стали. Этот материал обеспечивает необходимую жесткость и устойчивость к деформации под нагрузкой.
- Антикоррозионное покрытие. Каждая деталь покрыта слоем цинка. Это не только придает профессиональный внешний вид, но и надежно защищает прижим от ржавчины при работе в условиях повышенной влажности, например, в гараже или при сварочных работах.
- Мощный прижимной болт М12. Регулировка высоты и силы прижима осуществляется массивным болтом М12х80 с резиновым наконечником. Две контргайки позволяют точно выставить и надежно зафиксировать необходимое положение, а резиновый наконечник защищает деталь от повреждений. Номинальное усилие в 630 кг — это показатель прочности конструкции, для долгой службы мы рекомендуем работать с усилием в 60-70% от максимального.
Сценарии применения: Скорость и надежность в деле
Этот прижим — универсальный помощник, который значительно ускоряет и упрощает множество операций:
- Столярные работы: Быстрая фиксация заготовок на верстаке для шлифовки, фрезерования, склейки или сверления. Незаменим при создании сборочных кондукторов.
- Сварочные работы: Надежное удержание небольших деталей для точного позиционирования и прихватки. Оцинкованная поверхность устойчива к сварочным брызгам.
- Сборочные операции: Фиксация элементов при сборке мебели, электронных плат или других изделий, где требуется удерживать деталь, пока свободны обе руки.
- Механическая обработка: Закрепление деталей на столе сверлильного станка для безопасного и точного сверления отверстий.
Технические характеристики
- Бренд: Workman
- Модель: GH‑204‑GB
- Тип: Горизонтальный рычажный прижим
- Удерживающее усилие: до 630 кг
- Прижимной болт: M12 × 80 мм
- Угол открытия рычага: 90°
- Угол открытия рукоятки: 94°
- Материал: Горячекатаная сталь
- Покрытие: Цинкование
- Вес: 1180 г
Комментарий от ведущего специалиста
Меня зовут Орест Коваль, я ведущий специалист Workman. Нашей задачей при разработке серии GH-204 было создать не просто прижим, а надежный "рабочий узел" для мастерской, который будет служить годами. Прежде чем запустить эту модель в серию, мы испытываем их на цикличность: 50 000 циклов "открыл-закрыл" под нагрузкой в 450 кг. После этого мы проверяем износ стальных осей микрометром — он не должен превышать 0.08 мм. Это гарантирует, что механизм не разболтается и будет обеспечивать надежную фиксацию на протяжении всего срока службы. Из личного опыта: я использую эти прижимы в своих собственных кондукторах для сверления. Главное для меня — повторяемость. Я знаю, что заготовка будет зажата с одинаковым усилием и в точно заданном положении каждый раз, что критически важно при серийной работе. Пара профессиональных советов: Совет №1 (Работайте с запасом) — Не работайте на пределе. Номинальное усилие в 630 кг — это показатель прочности конструкции. Для долгой и безотказной работы я рекомендую настраивать прижимной болт на усилие в 350-450 кг — этого с головой хватит для 99% столярных и сборочных задач. Совет №2 (Точная настройка) — Используйте обе гайки на прижимном болте. Нижней гайкой выставите нужную высоту, а верхней законтрите ее. Так настройка никогда не собьется от вибраций. Совет №3 (Уход) — Раз в месяц наносите каплю густой смазки на все шарнирные соединения. Это обеспечит плавность хода и дополнительно защитит от коррозии. Мой вердикт: это прижим, спроектированный с двойным запасом прочности. Я лично контролирую качество стали и точность сборки каждой партии, поступающей на склад, и могу с уверенностью утверждать: вы получаете надежный промышленный узел по цене бытового.
