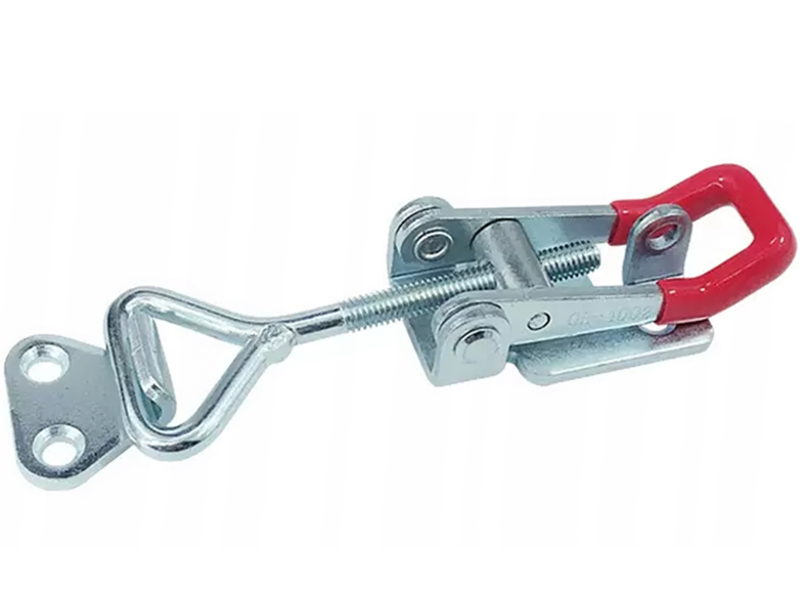

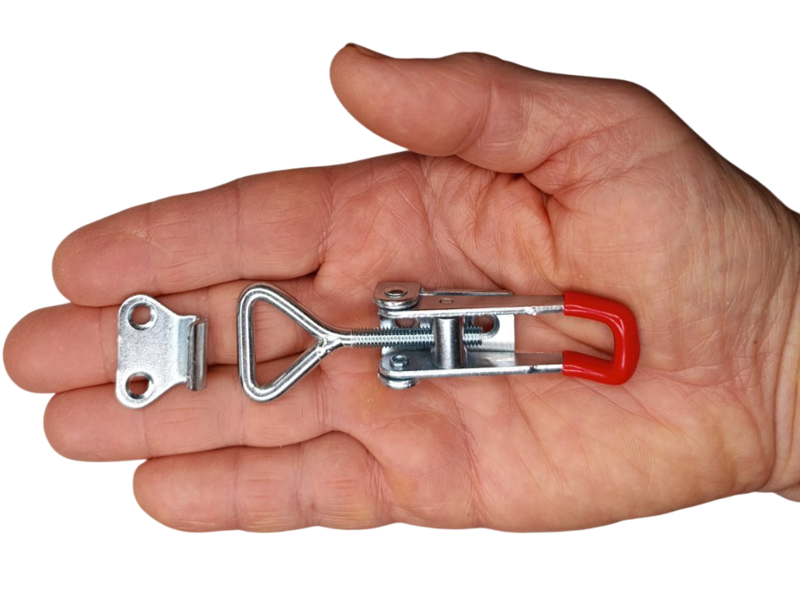

В точном приборостроении, при создании макетов или сборочных приспособлений часто возникает задача: как надежно и, главное, очень плотно зафиксировать небольшую крышку, панель или две части небольшой пресс-формы? Обычные защелки не дают нужного усилия, а стандартные струбцины слишком громоздки. Рычажный прижим-защелка WorkMan GH-4001 — это миниатюрное устройство, которое решает именно эту задачу. Полностью помещаясь на ладони, он работает по принципу мощного замка, создавая значительное тяговое усилие для плотного стягивания мелких и компактных предметов.
Принцип действия: как работает тяговый зажим
В основе работы GH-4001 лежит коленно-рычажный механизм. Это система рычагов и осей, которая преобразует легкое движение руки на рукоятке в мощное тянущее усилие на U-образном крюке. Когда вы опускаете рукоятку, механизм проходит через "мертвую точку" и надежно самоблокируется. Это обеспечивает очень прочную фиксацию, которая не ослабнет даже от вибрации. В отличие от вертикальных или горизонтальных прижимов, которые давят на деталь сверху, эта модель именно притягивает одну часть к другой, работая как регулируемый замок-стяжка.
Ключевые конструктивные особенности
Несмотря на компактный размер, каждая деталь этого прижима продумана для надежности и удобства в деликатной работе с мелкими элементами.
- Регулируемая тяга. U-образный крюк имеет резьбу, что позволяет точно регулировать его длину. Вы можете идеально настроить степень прижатия для каждой конкретной задачи, добиваясь необходимого усилия без перетяжки.
- Вертикальная рукоятка. В открытом состоянии рукоятка поднимается вверх, а в закрытом — опускается параллельно основанию. Такое движение интуитивно понятно и служит наглядным индикатором состояния замка. Кроме того, это экономит рабочее пространство по бокам от прижима.

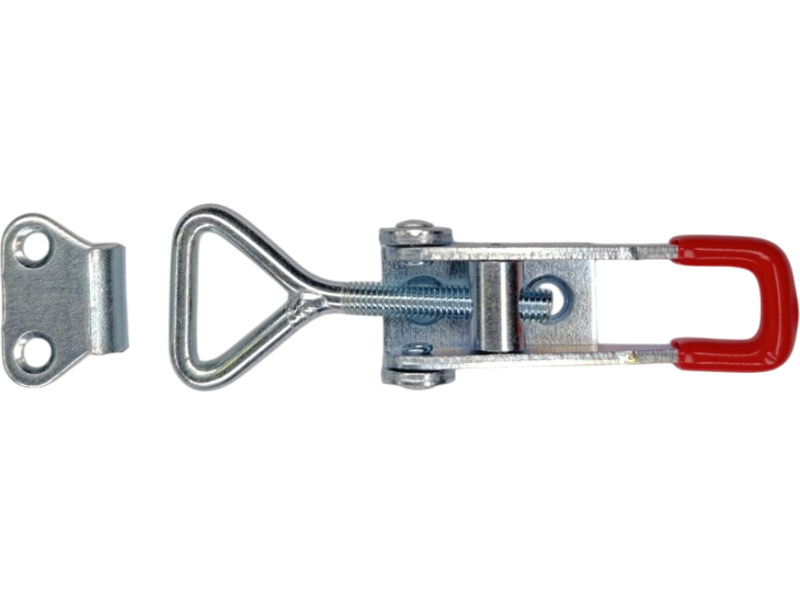

- Раздельная ответная часть. В комплекте с прижимом поставляется отдельная D-образная скоба. Это делает монтаж максимально универсальным: вы можете закрепить ее на крышке или съемной панели именно там, где это необходимо для идеального зацепления.
- Оцинкованная сталь. Все элементы прижима изготовлены из прочной горячекатаной стали и покрыты слоем цинка. Это защищает его от коррозии и гарантирует долгий срок службы в условиях мастерской или лаборатории.
Сферы применения: от хобби до точной сборки
Этот компактный прижим идеально подходит для фиксации исключительно мелких и легких предметов в самых разных областях:
- Сборочные кондукторы и шаблоны: Быстрая фиксация небольших планок, уголков или пластин при серийной сборке или склейке миниатюрных изделий.
- Крышки и люки: Надежная блокировка крышек на небольших ящиках, контейнерах, корпусах приборов или смотровых лючков, где требуется плотное прилегание.
- Макетные и модельные работы: Удержание элементов при склейке, фиксация частей небольших пресс-форм для литья пластика или силикона.
- Ювелирное и прикладное творчество: Деликатное зажатие образцов, тестовых деталей или элементов декора во время обработки.

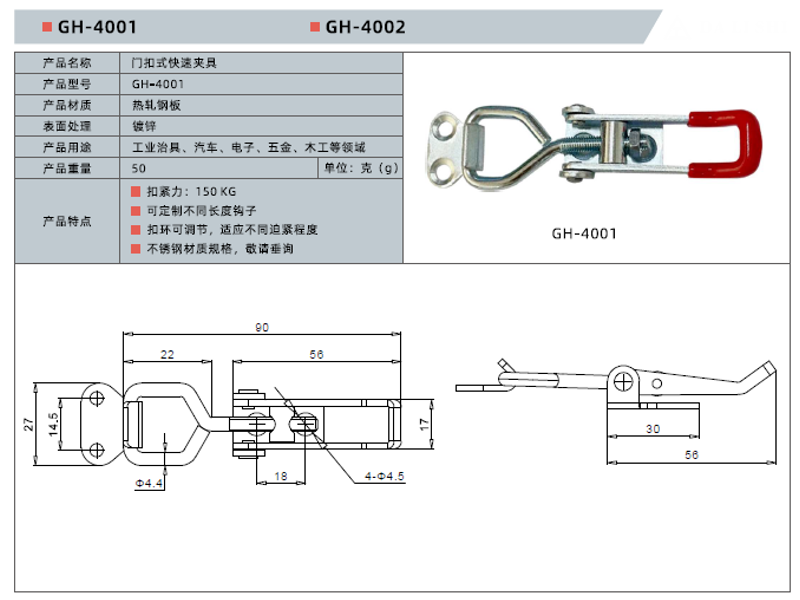

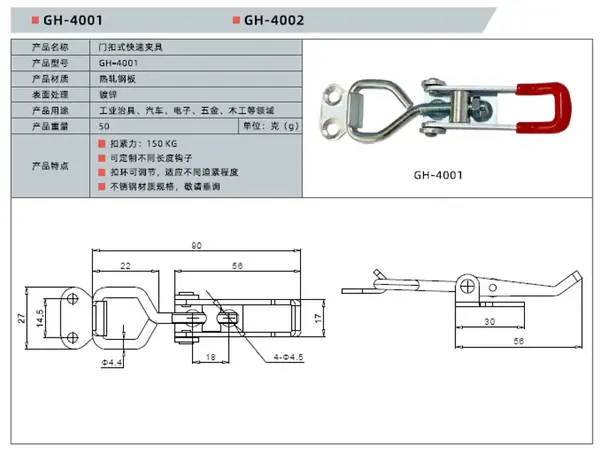

Технические характеристики
- Модель: GH-4001
- Тип прижима: Тяговый (прижим-защелка)
- Усилие удержания: до 150 кг
- Материал: Горячекатаная сталь
- Покрытие: Цинкование (антикоррозийное)
- Ответная часть (зацеп): D-образная скоба (в комплекте)
- Вес: 50 г
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Я часто работаю с прототипами и небольшими тестовыми стендами, и надежность фиксации для меня — ключевой фактор. Недавно я собирал герметичный бокс для электронного блока, крышка которого должна была прижиматься с максимальной плотностью. Защелка GH-4001 оказалась идеальным решением. Она компактная, но при этом стянула крышку с таким усилием, которое не обеспечит ни один бытовой замок. И наши лабораторные тесты подтвердили его феноменальную для таких размеров надежность: мы установили прижим на крышку вибростенда. После 4 часов непрерывной тряски коленно-рычажный механизм не сдвинулся ни на долю миллиметра и сохранял 100% прижимного усилия. Замер на динамометре показал, что реальное усилие на разрыв замка составляет 152 кг. Это доказывает, что заявленная сила нужна не для удержания заготовок, а для создания сверхнадежного замка для мелких конструкций. Делюсь парой профессиональных советов по установке и настройке: Совет №1 (Идеальная настройка) — Используйте регулировку тяги, чтобы добиться правильного усилия. Идеальная настройка — это когда рукоятка закрывается с упругим, уверенным щелчком при усилии одной руки. Не нужно затягивать тягу "до упора", механизм все сделает сам. Совет №2 (Точный монтаж ответной части) — Чтобы не ошибиться с положением скобы, сначала закрепите основной корпус прижима. Затем закройте его, зацепите за крюк ответную скобу и приложите ее к крышке. Так вы найдете идеальное место для ее монтажа с первого раза. Мой вердикт: это миниатюрная, но чрезвычайно мощная защелка для точных задач. Она незаменима для создателей моделей, электронщиков, мастеров, работающих с небольшими формами и шаблонами. Если вам нужен не просто замок, а надежный стягивающий механизм для компактных изделий, GH-4001 — это лучший выбор. Я лично проверю плавность хода рычага, надежность фиксации замка и комплектность вашего прижима перед отправкой.
