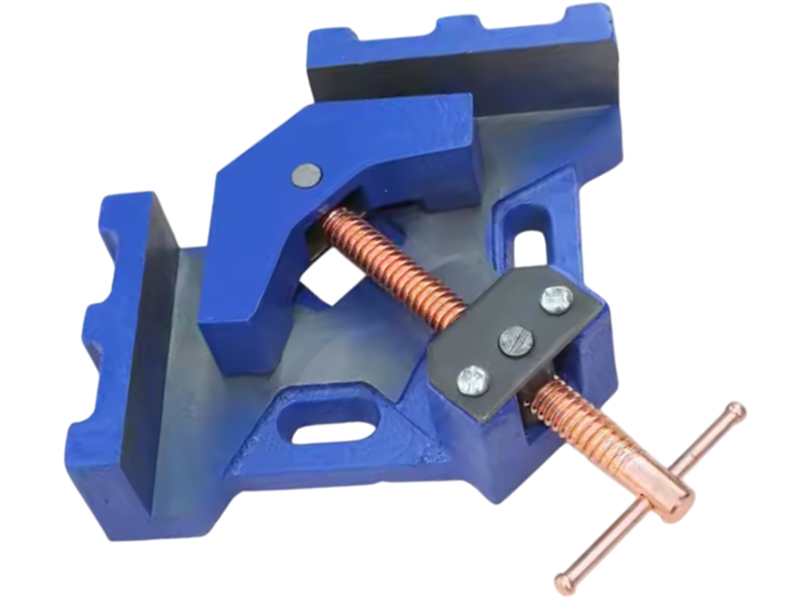

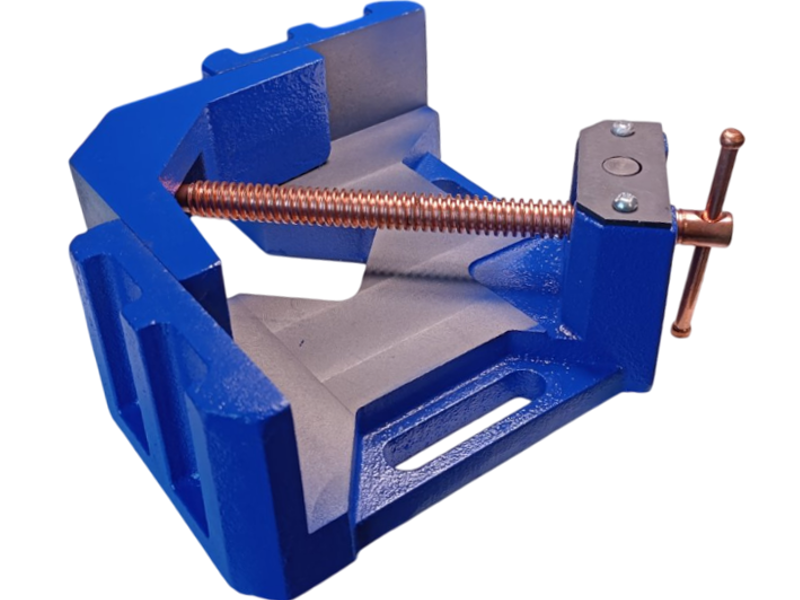

Представленная струбцина для сварочных работ WorkMan Cast iron массой 9,5 кг является одной из наиболее массивных и надежных моделей на рынке, предназначенной для фиксации крупногабаритных и тяжелых заготовок. Инструмент разработан для обеспечения максимальной стабильности и точности в условиях интенсивных сварочных операций, как на производстве, так и в профессиональных мастерских.
Фундаментальные преимущества чугунной конструкции
Основным материалом корпуса струбцины является литой чугун. Выбор чугуна обусловлен его превосходными характеристиками для применения в сварочной оснастке. В отличие от алюминиевых аналогов, чугун обладает значительно большей теплоемкостью и меньшей теплопроводностью, что обеспечивает равномерное и замедленное нагревание корпуса. Это критически важно для предотвращения термических деформаций и сохранения точности углового соединения в течение длительных сварочных циклов. Кроме того, пористая структура чугуна и образующаяся на его поверхности оксидная пленка минимизируют адгезию сварочных брызг, упрощая последующую очистку инструмента. По сравнению со стальными струбцинами, чугунные демонстрируют лучшую устойчивость к короблению от локального перегрева и обладают выдающимися виброгасящими свойствами, что способствует повышению точности и стабильности фиксации.
Оптимизация приводного винта
Приводной винт струбцины изготовлен из стали высокой прочности и покрыт слоем меди. Данное решение имеет двойное назначение: во-первых, медное покрытие предотвращает налипание сварочных брызг на резьбу, исключая тем самым заклинивание механизма и поддерживая плавность хода. Это обеспечивает легкость регулировки и надежность работы в условиях постоянного воздействия расплавленного металла. Во-вторых, медь обладает антикоррозийными свойствами и снижает трение в резьбовом соединении, значительно продлевая срок службы винта и всей струбцины.
Механизм автоподстройки и диапазон захвата
Ключевой особенностью конструкции является двухшарнирный механизм подвижной губки. Два шарнира, расположенные на приводном винте, позволяют губке автоматически адаптироваться под различную толщину и геометрию зажимаемых деталей, работая по принципу параллелограмма. Это обеспечивает плотное и равномерное прилегание губок к заготовкам, исключая перекосы даже при фиксации асимметричных профилей или деталей разной толщины. Максимальная ширина захвата заготовки достигает 110 мм, что делает эту струбцину идеальной для работы с массивными элементами, такими как швеллеры, двутавры или толстостенные трубы. Глубина захвата губки составляет 34.5 мм, а общие габариты струбцины 250x250 мм подчеркивают ее способность к работе с крупными деталями.
Масса как фактор стабильности
Значительный вес струбцины, составляющий 9,5 кг, является одним из ее главных преимуществ, обеспечивающим беспрецедентную устойчивость. Эта масса критически важна для предотвращения смещения заготовки и самой струбцины в процессе сварки, особенно при высокочастотных вибрациях или ударных нагрузках. Увеличенная инерция способствует гашению колебаний, что гарантирует точное позиционирование и повторяемость фиксации, повышая качество сварных швов.
Возможности стационарной фиксации
Для дополнительной устойчивости и безопасности, в корпусе струбцины предусмотрены монтажные отверстия. Они позволяют жестко закрепить инструмент к сварочному столу или верстаку, исключая любые случайные смещения в процессе работы. Это повышает общую стабильность системы, минимизирует риски травм и обеспечивает максимальную точность при выполнении ответственных сварочных задач.
Технические характеристики:
• Вес: 9,5 кг
• Длина винта: 240 мм
• Габариты: 250 × 250 × 20 мм
• Ширина зажима: до 110 мм
• Материал корпуса: чугун
• Материал винта: сталь с медным покрытием
Преимущества и особенности:
• Высочайшая надежность: самая массивная модель на рынке для тяжелых заготовок
• Автоматическая подстройка: подвижной губки под разную ширину и асимметрию
• Устойчивость к высоким температурам: благодаря чугунному основанию
• Защита от брызг: медное покрытие винта предотвращает налипание
• Гашение вибраций: за счет значительной массы
• Долговечность: усиленная конструкция и качественные материалы
• Точность фиксации: без перекосов и смещений
• Универсальность: для широкого спектра профилей и материалов
