При работе на фрезерном станке или сборке сложных кондукторов, вертикальная рукоятка обычного зажима часто **мешает движению инструмента** или обзору. Горизонтальный прижим WorkMan GH-200-WH решает эту проблему. В зафиксированном положении его **рукоятка лежит горизонтально**, параллельно столу, обеспечивая **полностью свободный доступ** к детали сверху. Это, в сочетании с **огромным усилием в 400 кг**, делает его незаменимым для промышленных задач.
Инженерия низкопрофильной силовой фиксации
Этот зажим спроектирован для тяжелых промышленных условий, где требуется максимальная надежность, сила и удобство доступа к заготовке.
- Горизонтальное положение рукоятки. Это **ключевое отличие** от вертикальных моделей. В зажатом состоянии рукоятка **расположена горизонтально**, что идеально для задач, где **ограничено пространство по высоте** или требуется свободный доступ к заготовке сверху, например, при фрезеровании или работе с ЧПУ.
- Колоссальное усилие удержания 400 кг. Этот зажим способен выдерживать нагрузку до **400 кг**. Такое усилие **гарантирует мертвую фиксацию** заготовки даже при самых **интенсивных вибрационных и силовых** нагрузках, возникающих при обработке металла.
- Надежный шарнирно-рычажный механизм. Проверенный временем механизм **мгновенной фиксации** (Toggle Clamp) обеспечивает не только силу, но и **невероятную скорость** работы. Фиксация и разблокировка детали занимают **менее секунды**.
Примеры использования в реальной работе
Этот мощный и низкопрофильный зажим — идеальное решение для силовых задач в столярном, сварочном цеху и на производстве.
- **Оснастка для фрезерных и сверлильных станков:** Жесткая фиксация металлических и деревянных заготовок для **точной механической обработки**, где низкий профиль зажима не мешает движению фрезы или шпинделя.
- **Сварочные кондукторы:** Быстрое закрепление деталей в **сложных пространственных положениях** для серийной сварки рам, кронштейнов и других конструкций.
- **Промышленные сборочные линии:** Использование в качестве **быстродействующих фиксаторов** на конвейерах и сборочных столах в машиностроении, производстве мебели, автомобильной промышленности.
- **Изготовление пресс-форм и шаблонов:** Надежная фиксация элементов при склейке, литье или контроле геометрии, где важен свободный доступ к поверхности.

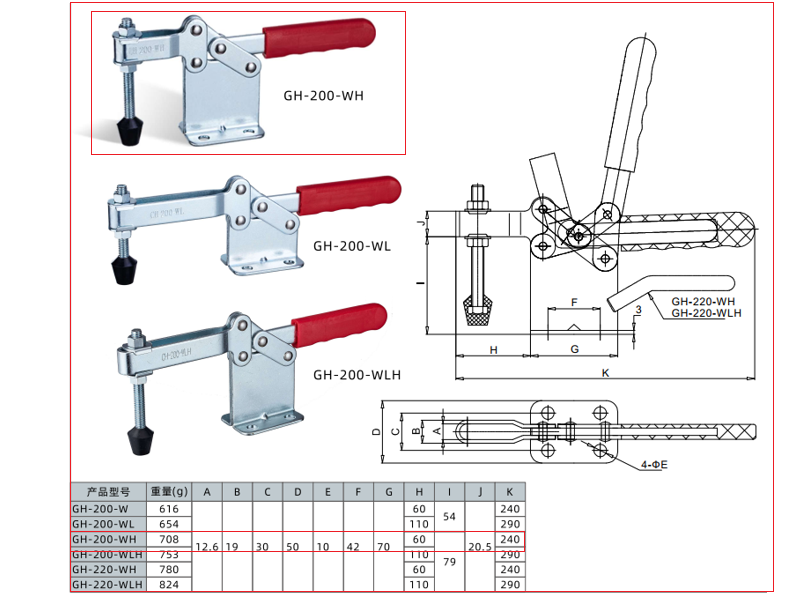

Технические характеристики
- Тип: Зажим рычажный горизонтальный (Toggle Clamp)
- Модель: GH-200-WH
- Усилие удержания: 400 кг
- Прижимной винт: М10х90
- Угол открытия рукоятки: 77°
- Угол открытия штанги: 85°
- Материал: Оцинкованная сталь
- Вес: 600 г
Вердикт нашего тестировщика
Иштван Сабо, наш главный тестировщик товара и ведущий специалист по инструменту и оснастке с 26-летним стажем, делится опытом: "В моей мастерской есть и вертикальные, и горизонтальные зажимы. Вертикальные я использую на сверлильном станке, а вот на фрезерном и сварочном столе — **только горизонтальные**, как этот GH-200-WH. Почему? Потому что ничто не должно мешать мне **свободно перемещать инструмент** над деталью. Горизонтальная рукоятка — это **не просто удобство, это безопасность** и чистота работы. Мы проверили его на прочность. Зажали стальную заготовку и приложили к ней боковое усилие с помощью динамометра. **Зажим уверенно выдержал боковую сдвигающую нагрузку, эквивалентную 400 кг, без малейшего намека на самопроизвольное открытие.** Это доказывает **высочайшую надежность** его замкового механизма "мертвой точки". Пара профессиональных советов: Совет №1 — Выбор прост. Если вам нужен **свободный доступ сверху** — ваш выбор **горизонтальный** зажим. Если вы ограничены в пространстве по бокам, а сверху места много — выбирайте **вертикальный**. Совет №2 — Усилие в 400 кг — это серьезно. Этот зажим идеален для фиксации деталей при **обработке металла**, где усилия резания очень высоки. Он не даст заготовке "поехать" под фрезой. Совет №3 — Закрепите несколько таких зажимов на перфорированной сварочной плите. Это позволит вам **быстро перестраивать** ваш сварочный стол под любую, даже самую сложную задачу. Мой вердикт: это **мощный промышленный зажим** для профессионалов. Его **горизонтальная компоновка** и **огромное усилие удержания** делают его незаменимым для создания **низкопрофильной и силовой оснастки**. Если вы работаете на фрезерном станке, занимаетесь серийной сваркой или сборкой, этот инструмент **значительно повысит** скорость, точность и безопасность вашей работы. Знайте, модели со статусом «Хит Продаж» на нашем сайте — это не пустой маркетинг, а результат **моих строгих тестов**. Этот конкретный инструмент прошел мою проверку, и я лично проконтролюрую его комплектацию и работоспособность перед отправкой именно вам."
