Технические характеристики:
Общая длина: 610 мм.
Номинальное напряжение: 3 В постоянного тока.
Питание: 2 пальчиковых батарейки x AAA.
Диапазон измерения угла: 360 ( 4 x 90).
Точность измерения угла: 0 / 90: ±0,1; 1 – 89: ±0,2.
Точность спиртовых пузырьков: 0,5 мм/м = 0,027 – нижняя поверхность; 0,75 мм/м = 0,043 – верхняя поверхность.
Класс лазера: 2
Мощность лазера: <1 мВт.
Длина волны лазера: 630 – 670 нм.
Точность точки лазера: ± 3 мм / 10 м.
Рабочая температура 0 ÷ +40OC.
Температура хранения: -10OC ÷ +50OC.
Звуковой сигнал для угла: 0O; 45O; 90O.
Назначение: проведение точных измерений разметки вертикальных и горизонтальных линий; определение точек, прямых и углов; передача показаний с помощью лазера.
Описание:

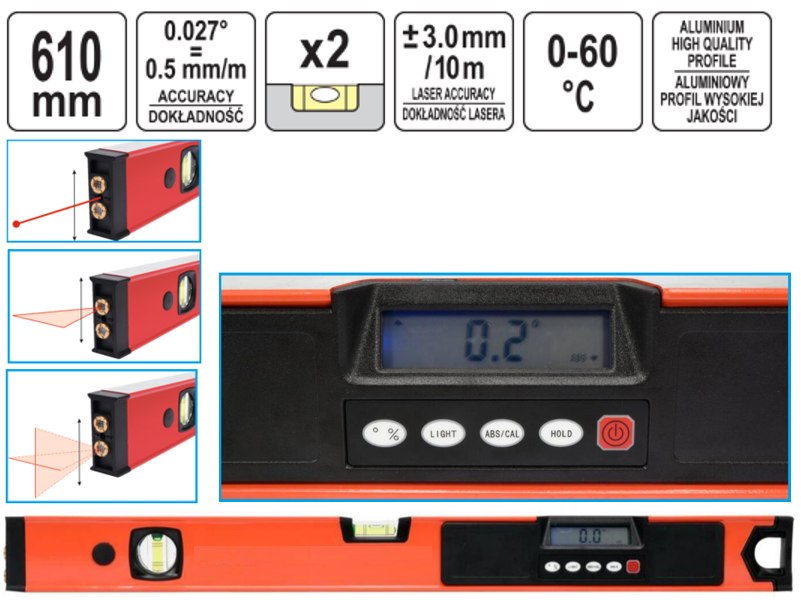

Электронный алюминиевый уровень со встроенным лазером служит для передачи измерений на расстояние около 20 метров .
Обеспечивает точный абрис вертикальных и горизонтальных линий.
Параметры измерений считываются на большом жидкокристаллическом экране с подсветкой.
Можно их записывать и хранить в памяти устройства.
Угол, исследуемый или установленный пользователем, может быть перенесен на дальнейшее расстояние с помощью лазера, расположенного в нижней торцевой части.
Он позволяет проектировать точку, непрерывную линию или пересекающиеся линии под прямым углом.
Благодаря двум встроенным в профиль виалам, измерение можно производить традиционным способом.
Имеет функции сохранения результата измерения и звуковой сигнализации для достижения заданных параметров.
Включение
Нажать кнопку включателя.
Активируется ЖК-дисплей.
Индикатор отобразит угол положения уровня.
Повторно нажать кнопку включателя, чтобы выключить ЖК-дисплей.
Отдельная кнопка включения позволяет включать и выключать лазерный указатель.
Регулировка базового угла
По умолчанию в приборе значение базового угла установлено на 0 для горизонтальных поверхностей.
На дисплее отображается “0” и символ “ABS”.
В случае необходимости установить другое значение базового угла, прибор необходимо приставить к поверхности, угол которой будет считаться базовым, а затем (после стабилизации показаний) нажать кнопку “ABS/CAL.”
На ЖК-дисплее значение изменится на “0O”, погаснет символ “ABS”, а новый угол будет считаться базовым.
При повторном нажатии на кнопку “ABS” базовому значению возвращается первоначальное значение “0”.
Измерение угла между двумя поверхностями
Приложить уровень к первой поверхности, а затем установить угол ее наклона, как базовый.
После этого приложить уровень ко второй поверхности, на ЖК-дисплее будет отображаться угол между этими двумя
поверхностями.
Изменение единиц измерения угла
Уровень может отображать наклон в градусах или в процентах.
Единицы измерения переключаются нажатием на кнопки “O %”.
Наклон в процентах выражается как отношение разницы высоты между двумя точками, расположенными в одной плоскости к расстоянию между этими точками.
100 % соответствует наклону под углом 45O.
Сохранение измерений
Текущие показания на дисплее можно сохранить, нажимая кнопку “HOLD”.
В этом случае кроме самого показания во всех углах экрана отображаются стрелки.
При повторном нажатии кнопки “HOLD” прибор возвращается в режим измерения.
Цифровой индикатор угла
Во время измерения на краях дисплея отображаются стрелки.
Поворот уровня в направлении противоположном направлению стрелок позволяет выровнять прибор.
Стрелки исчезают, когда на дисплее отображается “0O”.
Автоповорот экрана
Если в процессе работы уровень будет повернут на 90 или 180 градусов, изображение на дисплее автоматически повернется на 180 градусов.
Данная функция реализована для удобства использования.
Звуковая сигнализация
Прибор издает звуковой сигнал, когда на дисплее отображается значение 0O, 45 или 90.
Подсветка ЖК-дисплея
При нажатии на кнопку “LIGHT” активируется подсветка экрана, что может оказаться полезным при работе в плохо освещенном месте.
При повторном нажатии на кнопку “LIGHT” подсветка экрана выключается.
Индикатор заряда батареек
При низком заряде батареек на ЖК-дисплее появится символ батарейки.
В этом случае требуется заменить батарейки на новые в соответствии с процедурой, описанной в руководстве.
Устройство имеет функцию экономии энергии, благодаря которой примерно через пять минут после последнего нажатия на какую-либо кнопку на панели питание отключается автоматически.
Включение и выключение лазерного указателя
Чтобы включить лазерный указатель, следует нажать кнопку включателя.
При повторном нажатии указатель выключается.
Выбор типа лазерного указателя
Возле лазерного излучателя находится переключатель, позволяющий в зависимости от положения излучать определенный тип лучей.
Если переключатель установлен в верхнее положение, излучается горизонтальная линия, в среднее - точка, в нижнее - перекрещение горизонтальной и вертикальной линий.
