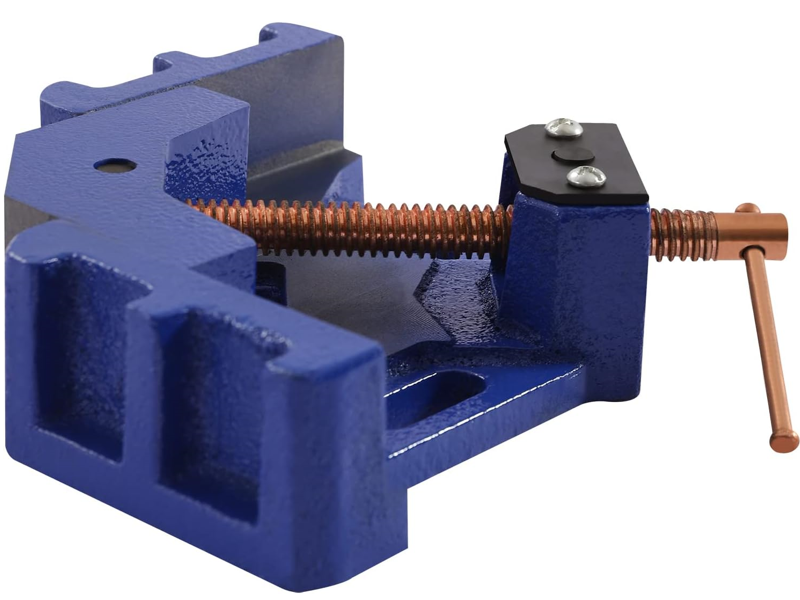

Представленный угловой зажим для сварки, номинальным размером 4 дюйма, разработан для обеспечения точной фиксации заготовок под углом 90 градусов. Его конструкция оптимизирована для условий высокотемпературных операций, характерных для сварочных работ, обеспечивая стабильность и долговечность.
Конструктивные особенности и материал изготовления
Корпус зажима выполнен из литого чугуна, материала, выбранного неслучайно. Чугун обладает рядом свойств, критически важных для сварочной оснастки. Его высокая термостойкость предотвращает деформацию корпуса при воздействии сварочных брызг и нагреве, что обеспечивает сохранение геометрической точности на протяжении всего срока службы. Шероховатая структура поверхности и способность формировать прочную оксидную пленку минимизируют адгезию сварочных брызг, упрощая последующую очистку инструмента. В отличие от аналогов из алюминия, чугун гораздо менее подвержен деформации под воздействием высоких температур, а его масса способствует гашению вибраций, что важно для стабильной фиксации деталей. По сравнению со стальными зажимами, чугунные демонстрируют лучшую устойчивость к короблению от локального перегрева.
Приводной винт изготовлен из стали и имеет специальное медное покрытие. Это решение обусловлено необходимостью предотвратить налипание сварочных брызг на резьбу, что могло бы привести к заклиниванию механизма. Медь обладает низким коэффициентом адгезии к расплавленному металлу, тем самым обеспечивая плавное и стабильное перемещение подвижной губки. Кроме того, медное покрытие снижает трение в резьбовом соединении и обеспечивает дополнительную защиту стального винта от коррозии.
Механизм фиксации и адаптивность

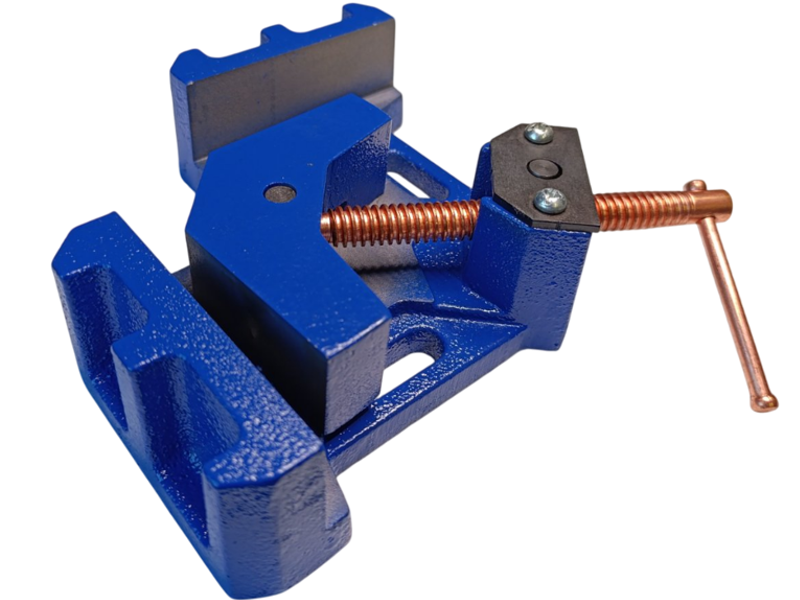

Одним из ключевых преимуществ данной модели является адаптивная система зажима. Подвижная губка, оснащенная двумя шарнирными соединениями на приводном винте, функционирует по принципу параллелограмма. Это позволяет губке автоматически подстраиваться под различную толщину и асимметрию зажимаемых деталей, сохраняя при этом строго перпендикулярное положение к неподвижной части. Таким образом, становится возможным надежно фиксировать профили разного сечения, например, трубу к уголку, без необходимости сложной ручной подстройки или применения дополнительных приспособлений. Максимальная ширина захвата заготовки составляет 60 мм, а глубина захвата, определяемая длиной губки, составляет 34.5 мм. Габаритные размеры зажима 170x170 мм позволяют работать с достаточно крупными элементами.
Масса и стабильность
Вес данного зажима составляет 3,5 кг. Эта масса является преимуществом, обеспечивая повышенную устойчивость инструмента в процессе работы. При стационарной сварке, особенно при ударных нагрузках или точечной прихватке, увеличенный вес предотвращает смещение струбцины, что критически важно для точности позиционирования свариваемых элементов. Кроме того, масса способствует гашению нежелательных колебаний и вибраций, возникающих в процессе обработки, обеспечивая повторяемость и точность фиксации.
Возможности крепления

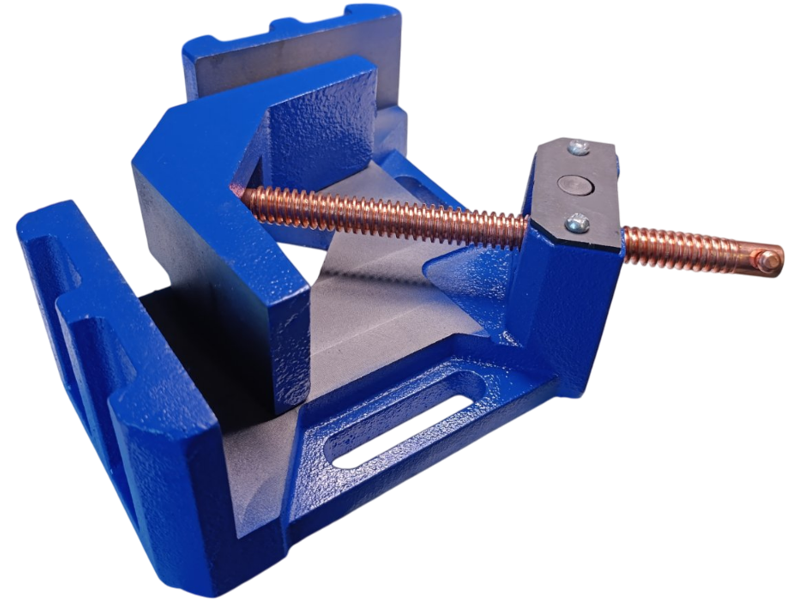

В корпусе зажима предусмотрены монтажные отверстия. Их назначение — обеспечение возможности стационарного крепления струбцины к сварочному столу или верстаку. Фиксация инструмента к рабочей поверхности исключает случайные смещения деталей при сборке, повышает общую стабильность системы, безопасность оператора и точность выполняемых сварочных операций.
Технические характеристики:
• Вес: 3,5 кг
• Длина приводного винта: 150 мм
• Габаритные размеры: 170 × 170 мм
• Ширина зажима: 60 мм
• Материал корпуса: литой чугун
• Приводной винт: стальной с медным покрытием
Преимущества и особенности:
• Автоматическая подстройка: подвижной губки под разную ширину заготовок
• Усиленная конструкция: для надёжной работы под высокой нагрузкой
• Антикоррозионная стойкость: и простая очистка после сварки
• Точная регулировка: усилия зажима без перекосов
• Стабильность: под воздействием температуры, брызг и искр
• Повышенная устойчивость: за счет значительного веса
• Универсальность: для фиксации деталей разного сечения
• Возможность стационарного крепления: к рабочему столу
