Струбцина G-типа представляет собой силовой зажимной инструмент, спроектированный для создания значительных локальных усилий фиксации. Ее основное назначение — жесткое крепление деталей при выполнении слесарных, сборочных и сварочных работ, где требуется максимальная прочность и сопротивление деформации.
Конструкция рамы и ее преимущества

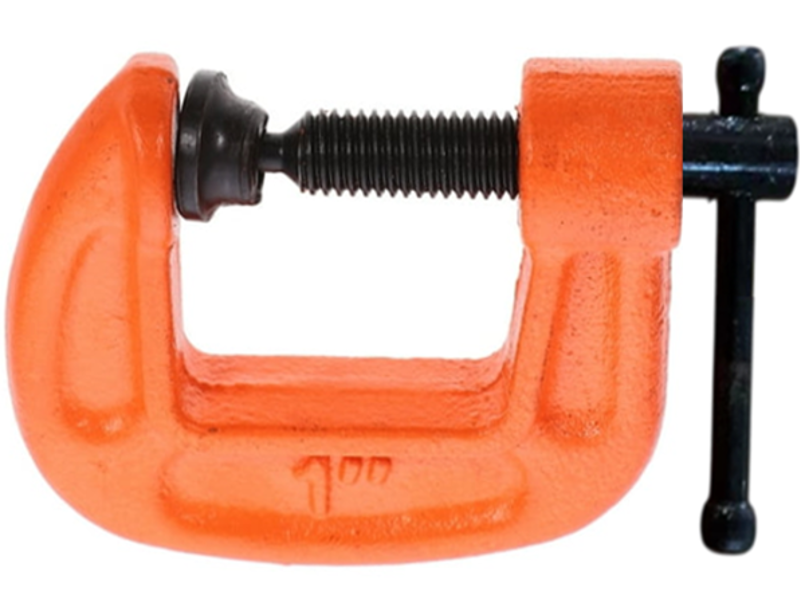

Ключевое отличие G-образной струбцины от F-образной заключается в цельной литой раме. В отличие от сборной конструкции F-типа, где ползун перемещается по направляющей, монолитная чугунная рама WorkMan Heavy Duty обеспечивает несравнимо большую жесткость и прочность. Это исключает изгиб и люфт под высокими нагрузками. Литые ребра жесткости, видимые на корпусе, дополнительно увеличивают сопротивление рамы на изгиб без критического увеличения массы. Благодаря этому G-струбцины способны развивать усилия, недостижимые для большинства других типов ручных зажимов.
Силовой винт и зажимной узел
Инструмент оснащен ходовым винтом с трапецеидальной резьбой, которая оптимизирована для передачи высоких осевых нагрузок. Черное фосфатированное покрытие защищает винт от коррозии и снижает трение в резьбовой паре. На конце винта установлен плавающий (шарнирный) пятак. Его задача — равномерно распределять давление на непараллельные или деликатные поверхности и предотвращать их повреждение при затягивании, а также исключить смещение заготовки из-за вращения винта.
Сфера применения и работа со сваркой

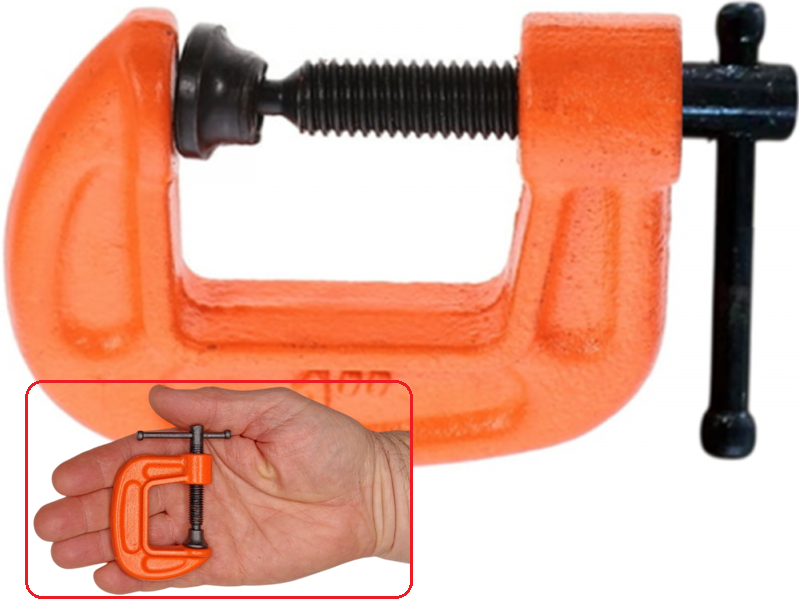

Цельнометаллическая чугунная конструкция делает струбцину идеально подходящей для сварочных работ. Она не боится высоких температур и брызг расплавленного металла. Размер 25 мм (1 дюйм) оптимален для точных работ малого масштаба: фиксации небольших металлических пластин для прихватки, удержания кронштейнов при сверлении, зажима деталей при заточке или сборке моделей, а также для склеивания небольших деревянных элементов, где требуется высокое давление.
Технические характеристики
• Тип струбцины: G (С-образная)
• Максимальный захват: 25 мм (1")
• Материал рамы: Чугун
• Конструкция рамы: Литая, с ребрами жесткости
• Винт: Стальной, с фосфатированным покрытием
• Опора: Шарнирная ("плавающий пятак")
Ключевые преимущества
• Высочайшее усилие зажима: благодаря монолитной чугунной раме
• Пригодность для сварочных работ: цельнометаллическая термостойкая конструкция
• Точная передача усилия: винт с силовой трапецеидальной резьбой
• Защита заготовки: плавающая опора предотвращает повреждение поверхности
• Долговечность: фосфатированное покрытие винта для защиты от коррозии
• Высокая жесткость: усиленная ребрами конструкция сопротивляется деформации
