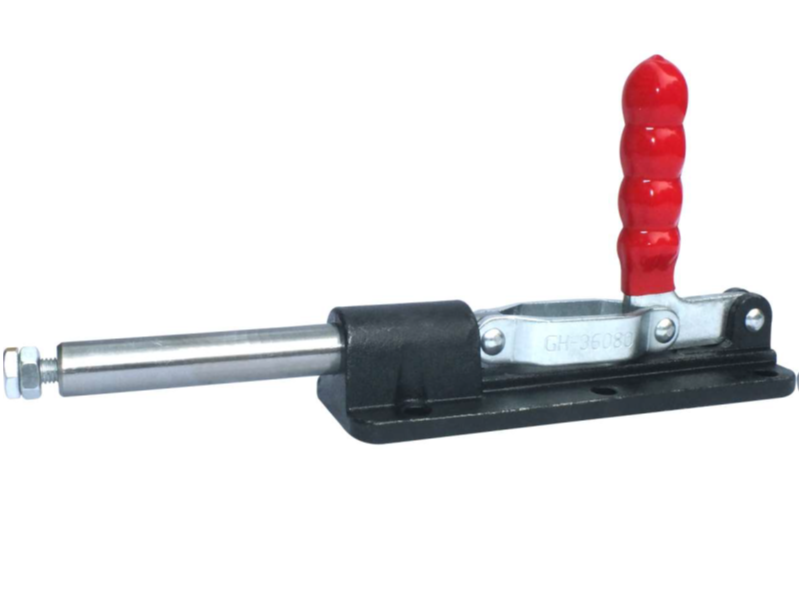

В серийной работе, будь то сварка, столярное дело или сборка, скорость и надежность фиксации решают все. Как обеспечить мгновенный, мощный и, что важно, линейный прижим небольшой заготовки в кондукторе? Для этих задач и создан толкающий (поршневой) зажим WorkMan GH-36080C. Его цель — по одному движению рукоятки выдвинуть поршень, намертво зафиксировать деталь с усилием 580 кг и так же быстро освободить ее для следующей операции.
Технология в деталях: линейная сила и скорость
Вся суть этого инструмента — в сочетании шарнирно-рычажного механизма и линейного хода. Это инженерное решение дает ключевые преимущества для создания эффективных сборочных и сварочных приспособлений.
- Механизм "Push-Action". Это толкающий зажим. При поднятии красной рукоятки вверх, механизм по принципу "коленчатого рычага" толкает 16-миллиметровый поршень вперед. В крайнем положении он надежно фиксируется, удерживая деталь. Опуская рукоятку, вы втягиваете поршень обратно.
- Сила удержания 580 кг. Несмотря на то, что этот прижим часто используется для небольших заготовок, запас прочности в 580 кг огромен. Он гарантирует, что деталь останется абсолютно неподвижной даже под нагрузкой, например, при сверлении или вибрации от шлифовки.
- Длинный ход 80 мм. Большой рабочий ход поршня — это удобство. Вы можете полностью отвести поршень, чтобы без малейших помех извлечь готовую деталь из кондуктора и установить новую. Это критически важно для экономии времени в серийной работе.
Примеры использования в реальной работе
Этот поршневой зажим незаменим при проектировании специализированной оснастки в мастерской или цеху:
- Сварочные кондукторы: Быстрый прижим небольших кронштейнов, пластин или профилей к упорам перед выполнением прихваток или основного шва.
- Сборочные приспособления: Мгновенная фиксация корпусных деталей, электронных блоков или деревянных элементов на время склейки, закручивания винтов или пайки.
- Сверлильные кондукторы: Надежное удержание небольшой заготовки в приспособлении для точного сверления серии отверстий.
- Контрольные стенды: Фиксация детали в заданном положении для проведения измерений или проверки работоспособности узла.
Технические характеристики
- Модель: WorkMan GH-36080C
- Тип: силовой толкающий (поршневой) зажим
- Усилие удержания: 580 кг
- Ход поршня: 80 мм
- Диаметр поршня: 16 мм
- Резьба прижимного винта: M8
- Материал: горячекатаная сталь
- Покрытие: оцинкованное
- Вес: 1.25 кг
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Когда в цеху нужно быстро собрать партию небольших изделий, будь то сварка или склейка, скорость фиксации решает все. Я часто использую поршневые зажимы для своих кондукторов. Эту модель GH-36080C я поставил на приспособление для сверления серии небольших корпусных деталей. Задача: быстро вставить деталь, зафиксировать ее линейным движением и просверлить. Этот прижим справился идеально. И мои ощущения от надежности фиксации подтвердились на стенде: несмотря на то, что мы говорим о небольших заготовках, усилие удержания в 580 кг — это колоссальный запас прочности. Он гарантирует, что деталь не сдвинется ни на микрон, даже если сверло закусит. 80-миллиметровый ход штока позволяет полностью отвести поршень, чтобы свободно извлечь готовую деталь и вставить новую, что критически важно для серийной работы. Вот пара профессиональных советов по работе с этой моделью: Совет №1 (Как он работает) — Это "толкающий" прижим. Когда вы поднимаете красную рукоятку вверх, поршень выдвигается вперед на 80 мм и фиксирует деталь. Опуская рукоятку, вы втягиваете поршень. Это идеально для прижатия заготовки к упору. Совет №2 (Точная настройка) — Прижимной винт M8 на конце поршня позволяет идеально "подогнать" зажим под высоту вашей заготовки. Установите прижим, подведите поршень и отрегулируйте винт до легкого касания, затем зафиксируйте его контргайками. Совет №3 (Монтаж) — Массивное основание с шестью отверстиями дает вам свободу выбора. Используйте все шесть для максимальной жесткости на сварочном столе или четыре, если вы крепите его на столярный верстак. Мой вердикт: это великолепный силовой "солдат" для любого сборочного или сварочного кондуктора, работающего с мелкими и средними деталями. Его сила не в "промышленном" масштабе, а в абсолютной надежности фиксации и скорости работы. Этот экземпляр прошел мою личную проверку, и я проконтролирую, чтобы к вам отправился идеально смазанный и полностью готовый к работе зажим.
