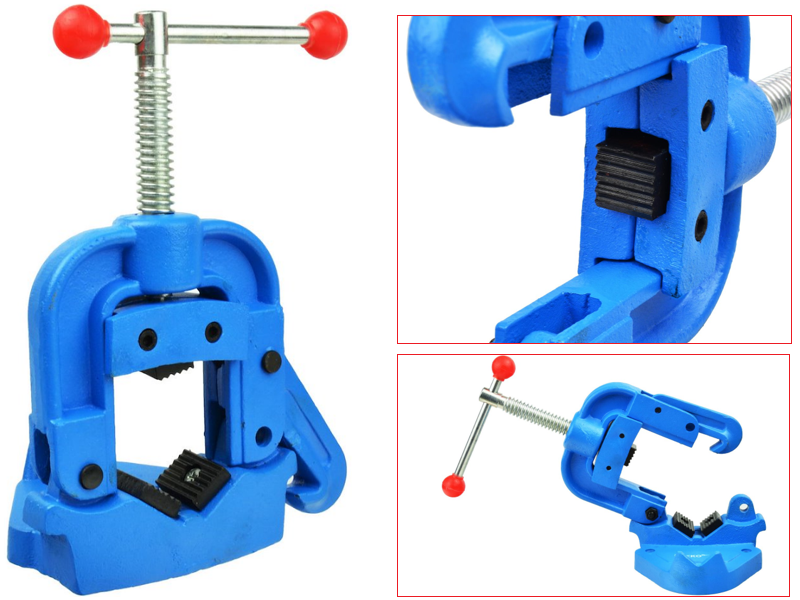

Данное изделие представляет собой специализированное зажимное приспособление, спроектированное для решения основной инженерной задачи при работе с трубами — обеспечения неподвижности цилиндрической заготовки при приложении к ней значительных скручивающих моментов. Это базовый инструмент для сантехнических, монтажных и сварочных работ.
Инженерный анализ: принцип трехточечного зажима
Ключевое преимущество трубных тисков перед стандартными слесарными заключается в геометрии зажима. Обычные тиски с двумя плоскими губками обеспечивают лишь две точки контакта с трубой, что приводит к ее проворачиванию при нарезании резьбы или откручивании фитингов. В данной конструкции реализован трехточечный зажим: нижняя V-образная призма создает две точки опоры, а верхняя прижимная губка — третью. Такая схема фиксации образует геометрически замкнутый, стабильный контур, который эффективно противостоит крутящему моменту и исключает проворачивание детали.
Конструктивные решения для производительности и долговечности
Эффективность инструмента определяется несколькими конструктивными особенностями:
• Откидная рама: Верхняя часть корпуса выполнена откидной на шарнире. Это позволяет быстро закладывать и извлекать длинномерные трубы, не тратя время на полное выкручивание прижимного винта, что кардинально повышает производительность при серийной работе.
• Массивный чугунный корпус: Толстостенный корпус из ковкого чугуна обеспечивает высокую жесткость конструкции и, что не менее важно, эффективно гасит вибрации, возникающие при резке или шлифовке трубы электроинструментом.
• Сменные губки из инструментальной стали: Зажимные губки являются сменным элементом и изготовлены из закаленной инструментальной стали. Их рифленая (зубчатая) поверхность «врезается» в поверхность трубы, создавая надежное сцепление.
• Силовой винт: Винт с трапецеидальной резьбой и Т-образной рукояткой обеспечивает плавную и точную передачу высокого зажимного усилия.
Протокол эксплуатации и практические примеры
1. Монтаж: Перед началом работы тиски необходимо надежно закрепить на прочном верстаке или станине с помощью болтов через предусмотренные в основании отверстия.
2. Установка трубы: Отведите прижимной винт, откиньте верхнюю часть рамы, уложите трубу в V-образную призму, закройте раму и зафиксируйте ее.
3. Зажим: Вращением рукоятки подведите верхнюю губку до контакта с трубой и произведите затяжку. Усилие должно быть достаточным для исключения проворота.
Примеры задач, для которых эти тиски являются оптимальным решением:
• Нарезание наружной резьбы плашкой на водопроводных трубах.
• Фиксация трубы для резки труборезом или абразивным кругом.
• Удержание фитингов или муфт при их монтаже или демонтаже с помощью газового ключа.
Технические характеристики
• Назначение: Фиксация труб и цилиндрических заготовок
• Максимальный диаметр трубы: 2" (дюйма)
• Материал корпуса: Ковкий чугун
• Материал губок: Инструментальная сталь
• Конструкция: Откидная рама, 3-точечный зажим
