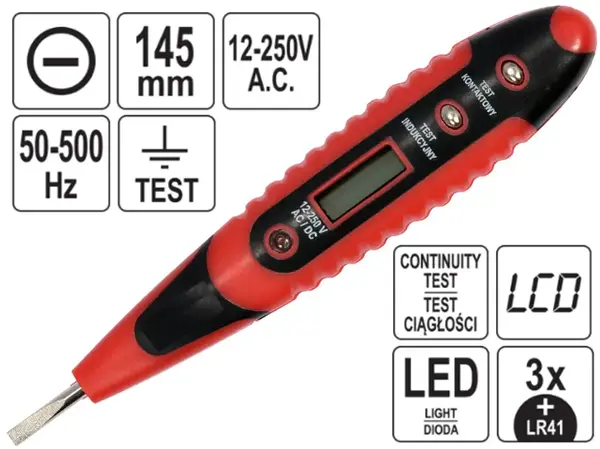

Технические характеристики:
Электрический индикатор подходит как для профессионалов электротехнической службы, так и для бытового использования.
Испытание проводится контактным или индукционным методом, т.е. при приближении щупа к исследуемой установке.
Диапазон напряжения: от 12 до 250 вольт.
Частота: от 50 до 500 Гц.
Ширина стержня: 2,9 мм.
Электрический индикатор позволяет измерять переменное напряжение, а также позволяет индицировать наличие переменного напряжения индукционным методом.
Оба измерения могут быть выполнены в диапазоне от 12 В до 250 В.
Переменное напряжение измеряется в диапазоне частот от 50 до 500 Гц.
Наконечник устройства имеет форму лезвия плоской отвертки, однако рекомендуется использовать инструмент только для измерения
Работа индикатора.
Индикатор допускает два типа измерений: контактные и индуктивные измерения.
Контактное измерение:
Приложите наконечник индикатора к оголенному элементу, через который течет переменный ток.
Приложите палец к полю, обозначенному как «Тест контакта» («Test kontaktowy»), после чего загорится светодиод, а на экране индикатора появится символ молнии с указанием значения измеряемого напряжения.
Индикатор не отображает точное значение напряжения, он показывает только его диапазон.
Доступны следующие показания: 12, 36, 55, 110 и 220 В.
Индикатор всегда показывает высший диапазон измеряемого напряжения и все нижние диапазоны, например, если вы измеряете напряжение около 55 В, на дисплее отобразится символ молнии и значения 12, 36 и 55 В.
Индикация этого диапазона видна при значении примерно 70% диапазона.
Измерение непрерывности проводки.
Контактным методом также можно проверить целостность электропроводки. Запрещается проверять данным методом целостность проводов под напряжением.
Целостность провода следует проверять, приложив лезвие тестера к одному концу провода, затем, удерживая контакт, обозначенного как «Contact Test» («Test kontaktowy»), следует взяться за другой конец провода.
Когда светодиод загорается, целостность тестового кабеля подтверждена.
Измерение индукции.
Прикрепите наконечник к изоляции элемента, по которому течет переменный ток.
Поместите палец в поле, описанное как «Индуктивный тест» («Индукционный тест»).
На экране должен появиться символ молнии.
Отсутствие этого символа означает, что элемент не находится под напряжением или диапазон измерения индикатора был превышен и вышел из строя.
Рекомендуется провести дополнительные измерения защиты, чтобы убедиться, что данный элемент не находится под напряжением.
Измерение индукции можно использовать для обнаружения обрыва цепи.
