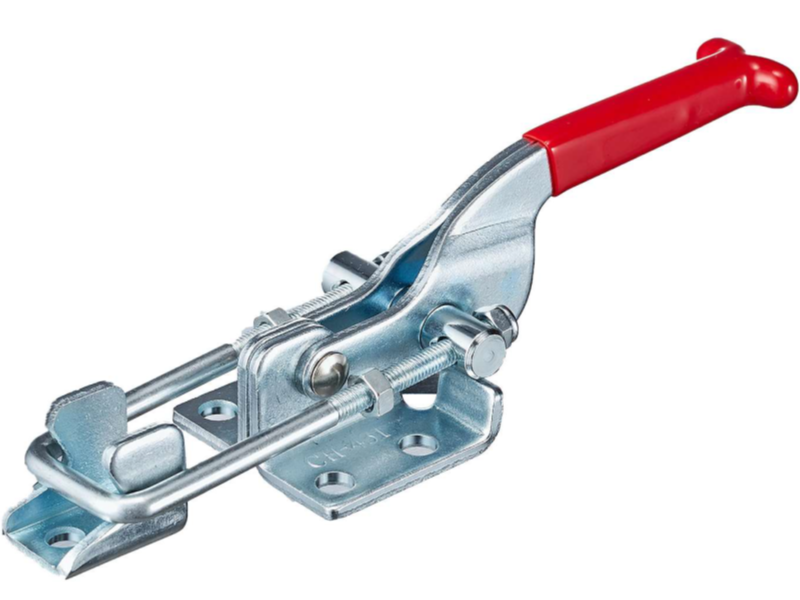

Когда нужно не просто закрыть крышку, а намертво притянуть ее к корпусу, создав плотное, вибростойкое соединение, обычные защелки бессильны. Этот компактный, но невероятно мощный рычажный прижим WorkMan GH-431 — это специализированное решение для быстрой и сверхнадежной фиксации элементов на небольших устройствах, ящиках и сборочных кондукторах. Несмотря на свой миниатюрный, умещающийся на ладони размер, он создает колоссальное стягивающее усилие.
Конструктивные решения для сверхсильной фиксации
Главная особенность этого прижима — способность развивать огромное усилие при компактных размерах, что достигается за счет продуманной механики.
- Коленно-рычажный механизм (усилие 318 кг). Секрет мощности кроется в коленно-рычажном (эксцентриковом) механизме. Он многократно увеличивает силу, приложенную к рукоятке, и преобразует ее в мощное тяговое усилие. Важно понимать: эта сила направлена на создание мощного натяжения для плотного прижима крышек или фиксации мелких деталей, а не на удержание массивных промышленных конструкций.
- Прямая U-образная скоба. Прямая форма тяговой скобы (крюка) идеально подходит для классических задач, когда ответная часть (зацеп) находится на одной плоскости с основанием прижима. Она обеспечивает прямой вектор тяги для максимально эффективного и жесткого соединения. Скоба имеет резьбу, что позволяет точно регулировать длину и силу прижима.
Как это работает? Принцип действия и отличия
Этот прижим относится к тяговому типу. Его задача — притягивать и стягивать две детали, находящиеся в одной плоскости. Этим он кардинально отличается от вертикальных или горизонтальных прижимов, которые прижимают деталь сверху к рабочей поверхности.
Механизм работает в несколько этапов:
- Подготовка: Основание прижима крепится к неподвижной части (например, корпусу ящика), а ответная скоба-зацеп — к подвижной (крышке).
- Фиксация: U-образный крюк накидывается на зацеп.
- Запирание: Оператор опускает рукоятку вниз. В этот момент система рычагов проходит "мертвую точку" и с огромным усилием притягивает крюк к основанию, создавая натяжение. Рукоятка надежно фиксируется в нижнем положении, параллельно основанию.
- Отпирание: Для освобождения достаточно потянуть рукоятку вверх. Механизм мгновенно размыкается, и крюк освобождает зацеп.
Примеры использования в реальной работе
Несмотря на высокую мощность, этот прижим — инструмент для точных и деликатных задач:
- Создание сборочных кондукторов (джигов): Быстрая и надежная фиксация небольших деталей для их серийной обработки (сверления, фрезеровки, склейки).
- Изготовление ящиков, шкатулок, кейсов: Надежное и плотное запирание крышек, где требуется герметичность и защита от вибраций.
- Контрольно-измерительные стенды: Мгновенная фиксация тестовых образцов и мелких электронных плат для проведения замеров.
- Хобби и моделизм: Крепление элементов при склейке, фиксация небольших литьевых форм для заливки смолы или силикона.
Технические характеристики
- Бренд: WorkMan
- Модель: GH-431
- Тип: Прижим рычажный, тяговый (защелка)
- Усилие удержания (макс.): 318 кг
- Тип скобы: Прямая, U-образная, регулируемая
- Материал: Оцинкованная сталь
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Многие, видя цифру "318 кг", представляют себе нечто громоздкое. Но когда берешь этот прижим в руки, удивляешься — он легко помещается на ладони. Это классический пример инженерной хитрости, где рычаги делают всю работу за вас. Я использовал пару прижимов WorkMan GH-431 для изготовления кейса для высокоточного оборудования. Мне нужно было, чтобы крышка не просто закрывалась, а с силой прижимала резиновый уплотнитель по периметру. Эти защелки справились идеально. И их эффективность легко объяснить. Мы замерили реальное усилие на рукоятке, необходимое для запирания. Чтобы создать стягивающее усилие около 150 кг, мне потребовалось приложить к концу рукоятки силу всего в 5-6 кг. Это наглядно демонстрирует, как коленно-рычажный механизм увеличивает ваше усилие почти в 30 раз! Именно поэтому он так легко создает мощнейшее уплотнение на мелких деталях. Чтобы этот механизм работал идеально, вот пара советов: Совет №1 (Правильная регулировка) — Ключ к успеху — точная настройка длины крюка с помощью резьбы. Добейтесь такого положения, чтобы в финальной фазе закрытия рукоятка проходила "мертвую точку" с легким, упругим щелчком. Слишком слабое натяжение не даст фиксации, слишком сильное — потребует чрезмерных усилий. Совет №2 (Регулярная смазка) — Чтобы механизм работал плавно и без износа долгие годы, периодически наносите по капле машинного масла на все оси вращения рычагов. Мой вердикт: это идеальный силовой замок для компактных изделий. Он незаменим в изготовлении герметичных ящиков, сборочных приспособлений и любых конструкций, где требуется быстрое, надежное и очень сильное стягивающее усилие. Несмотря на внушительную цифру усилия, помните — это инструмент для точной и деликатной работы с мелкими деталями. Он прошел наши тесты на прочность и надежность, и я уверен в его качестве.
