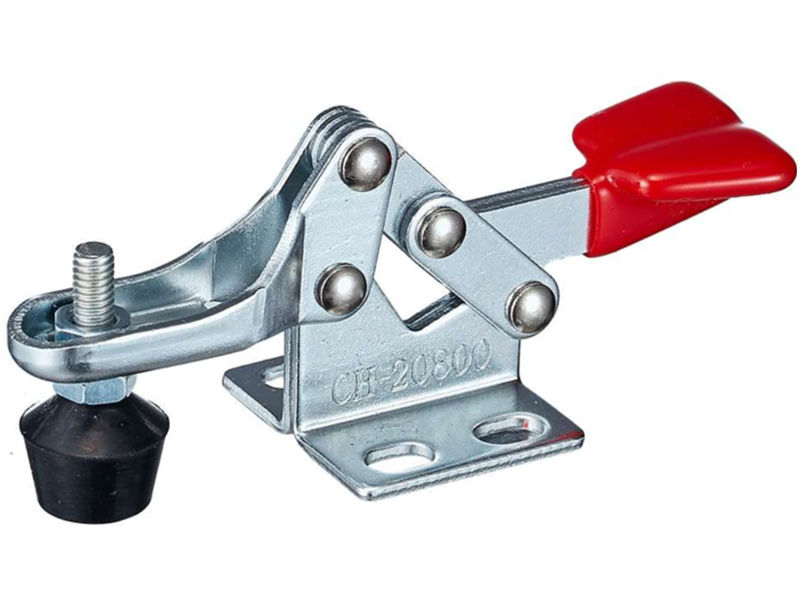

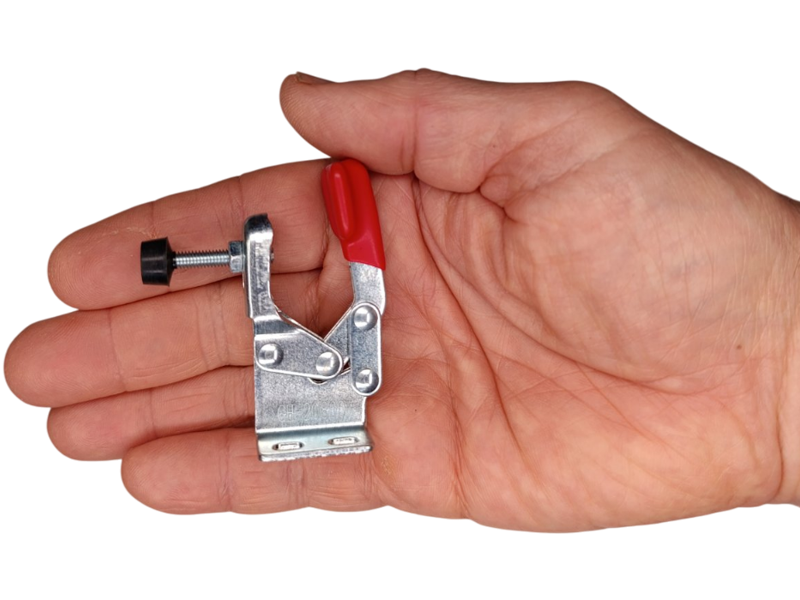

В мире профессиональной оснастки грубая сила — далеко не всегда главное. При работе с мелкими деталями в электронике, моделизме или при создании контрольных кондукторов, обычная струбцина становится неуклюжим монстром. Она перекрывает доступ, деформирует заготовку избыточным давлением и просто не помещается на сборочном столе. Именно для таких деликатных задач и создан миниатюрный горизонтальный прижим GH-20800. Это не силовой зажим в привычном понимании, а прецизионный фиксатор, предназначенный для быстрого, удобного и, что самое важное, многократно повторяемого закрепления небольших деталей с точно выверенным усилием.
Инженерный замысел: Миниатюрная сила для точных задач
Каждый элемент этого компактного прижима подчинен логике эффективности и удобства при работе с мелочевкой. Его конструкция — это классический коленно-рычажный механизм, который обеспечивает мгновенную фиксацию и освобождение детали одним движением руки.

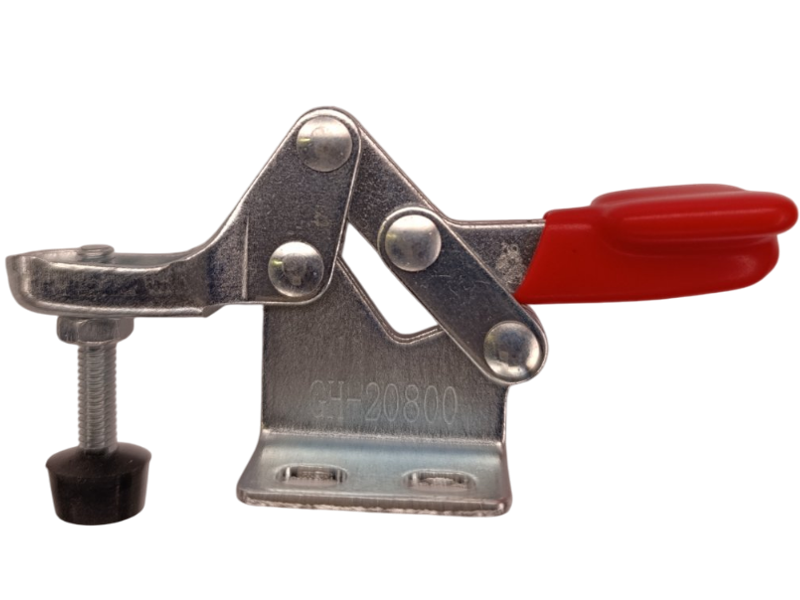

- Горизонтальная компоновка. В зажатом состоянии рукоятка расположена горизонтально, параллельно рабочей поверхности. Это ключевое преимущество перед вертикальными моделями. Такая низкопрофильная конструкция не перекрывает рабочую зону над деталью, позволяя свободно работать паяльником, дрелью или другим инструментом, не цепляясь за выступающие элементы.
- Точно дозированное усилие. Удерживающее усилие в 30 кг — это не недостаток, а тщательно подобранная характеристика. Этой силы более чем достаточно, чтобы намертво зафиксировать небольшую плату, планку или элемент декора, но при этом она не способна деформировать или повредить хрупкую заготовку. Регулируемый винт с резиновым наконечником позволяет идеально точно настроить высоту и конечное давление.
- Надежность и долговечность. Несмотря на миниатюрность, прижим изготовлен из прочной горячекатаной стали с цинковым покрытием, которое защищает его от коррозии. Все оси и шарниры рассчитаны на тысячи рабочих циклов, что делает его надежным компонентом для серийного производства или часто используемой оснастки.
Примеры использования: от электроники до моделизма
Этот мини-прижим является идеальным «строительным блоком» для создания специализированной оснастки:
- Сборочные кондукторы (джиги): Установите несколько таких прижимов на лист фанеры или МДФ для создания оснастки для серийной склейки или сборки мелких деревянных изделий, например, шкатулок или рамок.
- Фиксация печатных плат: Идеален для создания стенда для пайки или ремонта электроники. Прижим надежно зафиксирует плату, оставив обе ваши руки свободными.
- Сварочные приспособления для мелочевки: Позволяет быстро фиксировать мелкие металлические детали под нужным углом для прихватки сваркой.
- Контрольные и измерительные стенды: Обеспечивает быструю и одинаковую установку деталей при проведении серийных замеров или контроля качества.
Технические характеристики
- Тип прижима: Горизонтальный, быстрозажимной (коленно-рычажный)
- Усилие удержания: до 30 кг
- Материал: Горячекатаная сталь с цинковым покрытием
- Прижимной винт: M4×25 мм с резиновым наконечником

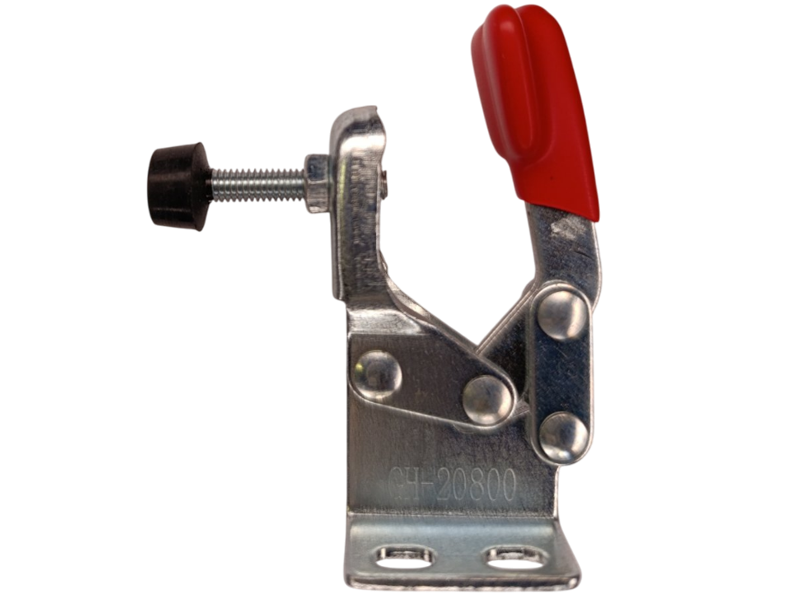

- Угол открытия рукоятки: 88°
- Угол открытия прижимного рычага: 80°
- Вес: 44.5 г
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Я часто говорю, что признак профессионала — это не только умение работать руками, но и способность создавать правильную оснастку. Недавно мне нужно было изготовить партию из 50-ти небольших деревянных корпусов. Склеивать каждый из них по-отдельности с помощью струбцин было бы сущим адом. Я взял лист МДФ, несколько обрезков и четыре таких мини-прижима GH-20800. За полчаса я создал идеальный сборочный кондуктор. Установка деталей и фиксация занимали 5 секунд. Вся партия была склеена за пару часов с идеальной повторяемостью. И надежность этих, казалось бы, простых механизмов мы проверили на нашем стенде для циклических испытаний. Результаты подтвердили их промышленную надежность: после 10,000 циклов открытия-закрытия под нагрузкой 25 кг, люфт в шарнирах, измеренный микрометром, увеличился всего на 0.02 мм, а усилие удержания не изменилось. Это доказывает качество стали и точность изготовления осей, что критически важно для оснастки, используемой в серийной работе. Чтобы вы использовали эти прижимы максимально эффективно, делюсь своими наработками: Совет №1 (Правильно позиционируйте) — Всегда устанавливайте прижим так, чтобы его усилие было направлено на неподвижный упор вашего кондуктора. Деталь должна зажиматься между прижимом и упором, а не просто прижиматься к столу. Это исключит малейшее смещение. Совет №2 (Настраивайте, а не давите) — Сила этого прижима — в его быстрой фиксации, а не в давлении. Идеально настройте высоту резинового наконечника так, чтобы в зажатом состоянии рукоятка проходила «мертвую точку» с легким усилием. Этого достаточно для мертвой фиксации. Совет №3 (Используйте их в системе) — Не рассматривайте этот прижим как одиночный инструмент. Его истинная сила раскрывается, когда вы используете 2, 4, 6 или даже 10 штук для создания сложной оснастки под вашу конкретную задачу. Это конструктор для повышения вашей производительности. Мой вердикт: WorkMan GH-20800 — это идеальный выбор для точных и деликатных работ. Забудьте о нем, если вам нужно стянуть столешницу. Но если вам нужно быстро и многократно фиксировать мелкие детали для пайки, склейки, сверловки или контроля — этот миниатюрный помощник незаменим. Это профессиональный компонент для создания умной и эффективной производственной оснастки. Я лично проверяю плавность хода и отсутствие люфтов у каждого прижима перед отправкой.
