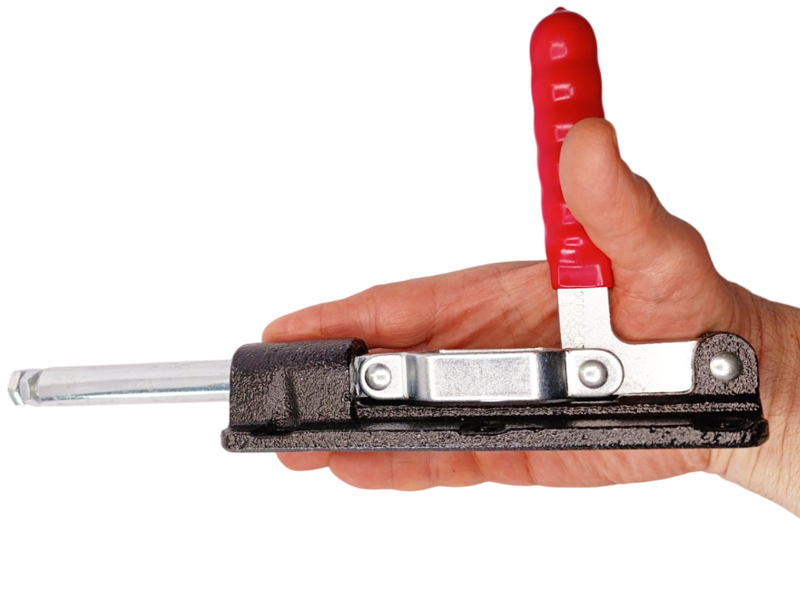

У серійному складанні дрібних виробів, при макетних або ювелірних роботах швидкість і точність фіксації відіграють ключову роль. Використання звичайних струбцин або лещат для утримання десятків однакових дрібних деталей — це довго та неефективно. Саме для таких завдань створений компактний штовхаючий притиск WorkMan GH-36080C. Цей мініатюрний пристрій, що легко вміщується на долоні, призначений для створення складальних міні-кондукторів та пристосувань, де потрібна миттєва, надійна та повторювана фіксація невеликих заготовок одним рухом руки.
Інженерні рішення для точної фіксації
Незважаючи на компактні розміри, цей притиск є серйозним механічним пристроєм, де кожна деталь спроектована для надійності та зручності.

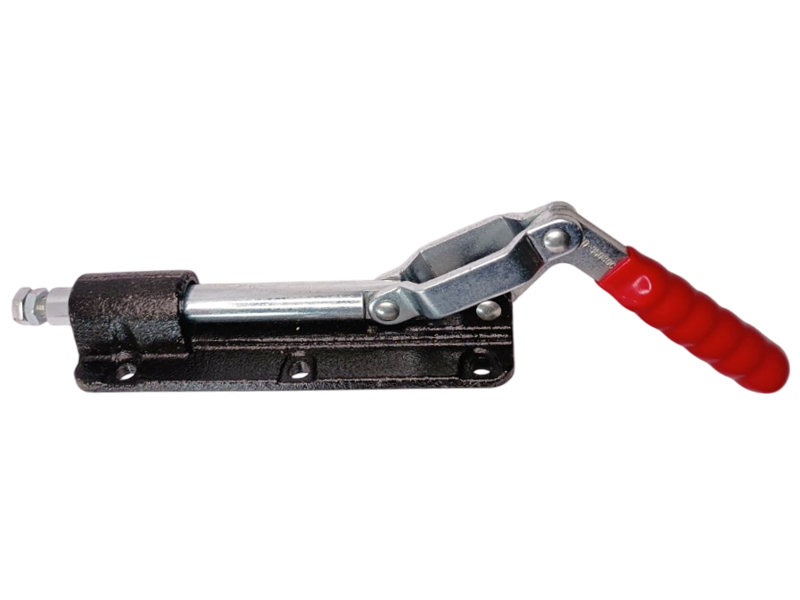

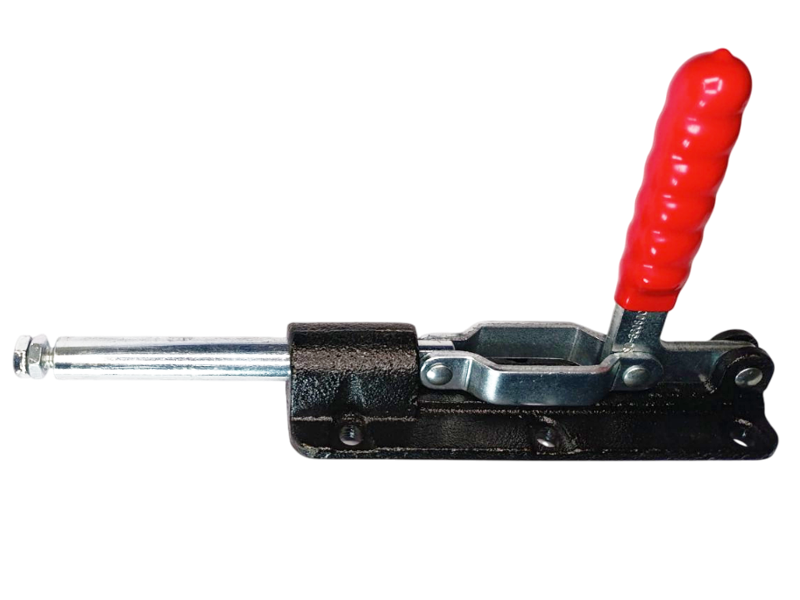

- Штовхаючий (поршневий) принцип дії. На відміну від стандартних притисків, які притискають деталь зверху, ця модель працює в горизонтальній площині, висуваючи сталевий поршень уперед. Така прямолінійна дія ідеальна для завдань, де потрібно притиснути дрібну деталь до бічного упору або зафіксувати її всередині обмеженого простору.
- Шарнірно-важільний механізм. Затискач працює за принципом «мертвої точки». Коли рукоятка опускається, система важелів проходить центральне положення та надійно замикається. Це гарантує, що притиск не ослабне і не відкриється мимоволі, навіть від вібрації під час свердління або гравіювання зафіксованої деталі. Для фіксації достатньо легкого зусилля руки завдяки продуманій важільній системі.
- Довгий хід поршня (80 мм). Унікальність цієї моделі полягає у поєднанні високого зусилля та довгого ходу плунжера. Хід у 80 мм забезпечує великий зазор, що дозволяє легко та швидко встановлювати та знімати дрібні деталі зі складною геометрією, не зачіпаючи сам притиск.
Застосування в реальній роботі: точність та швидкість
Цей компактний затискач незамінний у лабораторіях, дрібносерійному виробництві, модельних та ювелірних майстернях для створення спеціалізованого оснащення.
- Складальні міні-кондуктори: Надійна фіксація невеликих електронних плат, панельок або компонентів для точного паяння, складання або склеювання.
- Макетні та модельні роботи: Утримання дрібних пластикових або дерев'яних деталей, фрагментів декору під час обробки, фарбування або склеювання.
- Дрібна слюсарна та ювелірна справа: Швидка фіксація невеликих пластин, планок або заготовок для свердління, гравіювання чи полірування.
- Контрольні пристосування: Використовується як швидкодіючий фіксатор для тестових зразків та деталей під час проведення вимірювань або контролю якості.

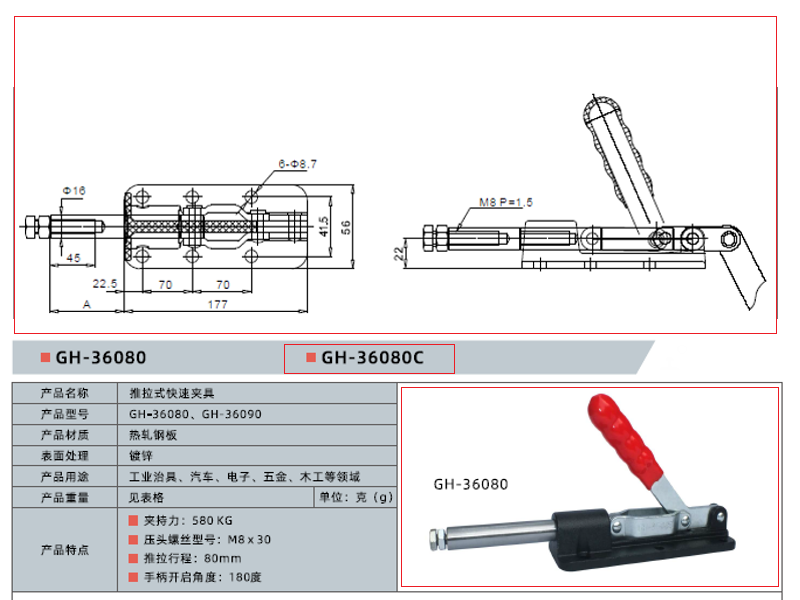

Технічні характеристики
- Тип: штовхаючий (поршневий) шарнірно-важільний притиск
- Зусилля утримання: до 580 кг
- Хід поршня (плунжера): 80 мм
- Матеріал: оцинкована гарячекатана сталь
- Різьба притискного гвинта: M8 x 30 мм
- Кут відкриття рукоятки: 180°
- Вага: 1,25 кг
Вердикт нашого тестувальника
Мене звати Іштван Сабо. З особистого досвіду: головна помилка, якої припускаються, дивлячись на цифру «580 кг», — це спроба застосувати цей притиск для фіксації великих деталей. Це докорінно неправильно. Цей інструмент — фахівець по роботі з «дріб'язком». Його величезне зусилля потрібне не для утримання масивної заготовки, а для створення абсолютно жорсткої, монолітної фіксації маленької деталі на дуже малій площі контакту. Нещодавно я робив кондуктор для серійного свердління отворів у сотні невеликих алюмінієвих пластин. Чотири таких притиски дозволили мені фіксувати та звільняти кожну пластину за секунду, забезпечуючи при цьому ідеальну повторюваність. І його надійність підтверджена нашими тестами. Ми перевірили механізм на витривалість: після 10 000 циклів фіксації/відпускання шарніри не показали помітного зносу, а зусилля утримання залишилося на заявленому рівні. Це свідчить про якість сталі та точність виготовлення важільної системи. Плавний хід поршня без заїдань зберігався протягом усього тесту. Ділюся професійними порадами щодо використання: Порада №1 (Правильне налаштування) — Успіх роботи з цим притиском на 90% залежить від правильного налаштування притискного гвинта. Відрегулюйте його так, щоб у момент фіксації (коли рукоятка проходить «мертву точку») ви відчували легкий, пружний опір. Порада №2 (Міцна основа) — Вся міць притиску буде марною, якщо він сам буде погано закріплений. Завжди кріпіть його основу на рівній та міцній поверхні за допомогою всіх чотирьох болтів. Порада №3 (Використовуйте для серійної роботи) — Головна перевага цього механізму — швидкість. Він ідеальний для завдань, де потрібно багаторазово та швидко фіксувати однотипні дрібні деталі. Для одиничних робіт зручніше використовувати звичайну струбцину. Мій вердикт: це чудовий спеціалізований притиск для дрібносерійного виробництва, майстерень та хобі, де важлива швидка та дуже надійна фіксація дрібних деталей. Не дайте цифрі зусилля ввести вас в оману — це компактний інструмент для точних робіт, що вміщується на долоні. Його високе зусилля — це гарантія жорсткості та надійності в його специфічній ніші. Я особисто перевірю плавність ходу механізму та надійність фіксації вашого екземпляра перед відправкою.
