Основная инженерная проблема при сверлении твердых и хрупких материалов, таких как керамическая плитка, керамогранит или стекло, заключается в начальном позиционировании режущего инструмента. Алмазные коронки, не имеющие центрирующего сверла, склонны к «гулянию» по гладкой поверхности, что приводит к неточному расположению отверстия и появлению царапин. Данный шаблон-кондуктор является специализированным приспособлением для решения этой задачи.
Анализ механизма: прецизионное направление и фиксация
Эффективность устройства основана на трёх ключевых системах:

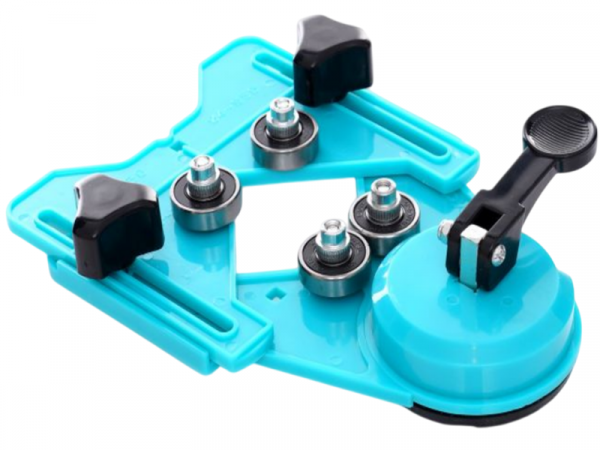

• Система фиксации: Мощная вакуумная присоска с рычажным механизмом создает надежное сцепление с любой гладкой, непористой поверхностью. Это позволяет фиксировать шаблон как на горизонтальных, так и на вертикальных плоскостях (стенах), не прибегая к дополнительному крепежу и не повреждая плитку.

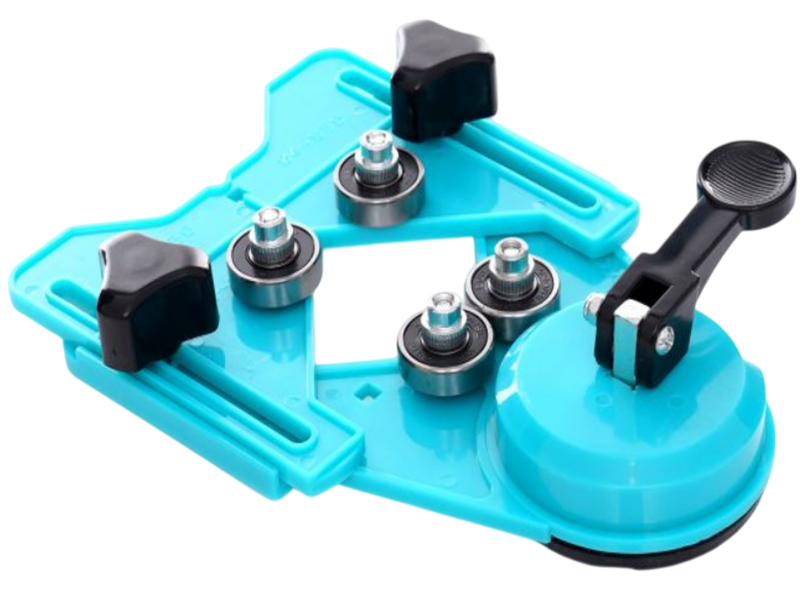

• Система позиционирования: Конструкция состоит из двух пластин. Основная, с присоской, является базой. Вспомогательная пластина скользит по направляющим и фиксируется двумя винтами с крупными пластиковыми головками, позволяя точно настроить размер рабочего окна под диаметр используемой коронки.

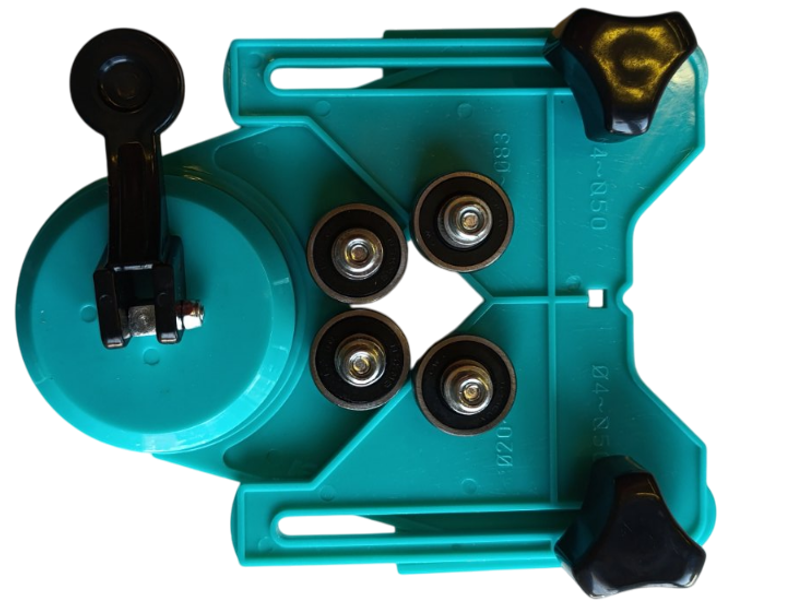

• Система направления: Непосредственно центрирование коронки осуществляется четырьмя промышленными подшипниками закрытого типа. Такое решение обеспечивает вращение коронки с минимальным трением, предотвращает износ самого шаблона и, что важно, защищает подшипники от попадания абразивной пыли и воды, используемой для охлаждения.
Двухдиапазонная конструкция направляющей

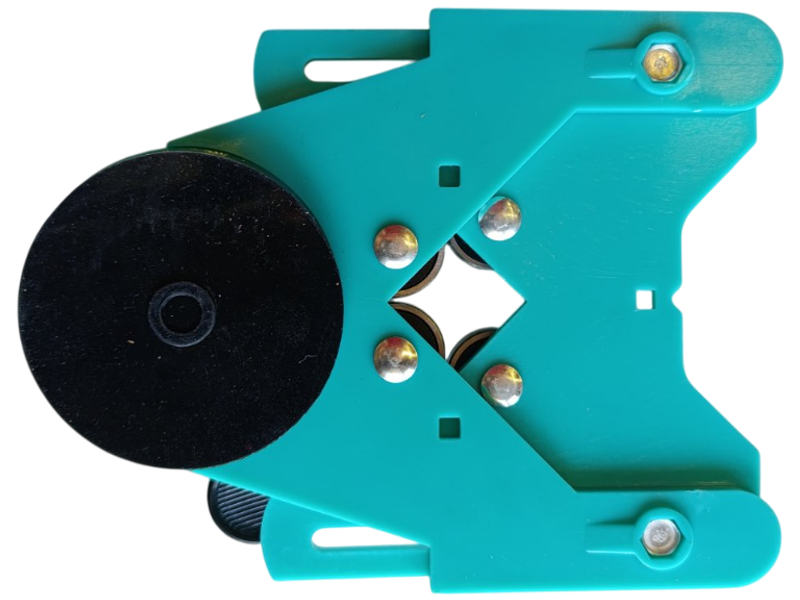

Подвижная направляющая пластина имеет двустороннюю конструкцию. Одна сторона оснащена V-образными пазами для точного центрирования коронок малого диаметра (от 4 до 24 мм). При необходимости работы с большими диаметрами, пластина переворачивается другой стороной, формируя рабочее окно для коронок диаметром от 25 до 84 мм. Эта особенность делает шаблон универсальным инструментом для широкого спектра задач.
Протокол использования: пошаговая инструкция
Для достижения максимальной точности рекомендуется следующий порядок действий:
1. Подготовка поверхности: Убедитесь, что поверхность плитки чистая, сухая и гладкая. Присоска не будет держаться на фактурной или пористой поверхности.
2. Разметка: Четко отметьте центр будущего отверстия на плитке с помощью маркера.
3. Настройка шаблона: Ослабьте фиксирующие винты. Вставьте коронку между четырьмя подшипниками и сведите пластины так, чтобы подшипники плотно, но без избыточного давления, прилегали к коронке. Затяните винты.
4. Фиксация: Разместите шаблон на плитке так, чтобы перекрестие V-образных пазов совпало с вашей разметкой. Нажмите на рычаг присоски для фиксации.
5. Сверление: Начинайте сверление на малых оборотах, без сильного нажима. При работе с алмазными коронками обязательно используйте воду для охлаждения зоны реза.
Область применения и совместимость
Шаблон предназначен для работы с дрелями и шуруповертами. Он совместим с большинством типов коронок и кольцевых сверл по плитке, стеклу, керамограниту, мрамору и другим подобным материалам.
Технические характеристики
• Диапазон диаметров: 4-84 мм
• Тип фиксации: Вакуумная присоска
• Направляющие элементы: 4 закрытых подшипника
• Материал корпуса: Ударопрочный пластик
