Технические характеристики:
Площадь светофильтра: 126 х 102 мм.
Поле зрения: 98 х 43 мм.
Затемнение в светлом состоянии: DIN4.
Время отклика: 1/25000 секунды.
Количество датчиков дуги: 4.
Затемнение в светлом состоянии: от 9 DIN до 13 DIN.
Функции: сварка / работа болгаркой.
Вес маски: 490 грамм.
Питание: 2 x 3V (CR2045).
Методы сварки которые поддерживаются: MMA / MIG/ MAG / TIG.

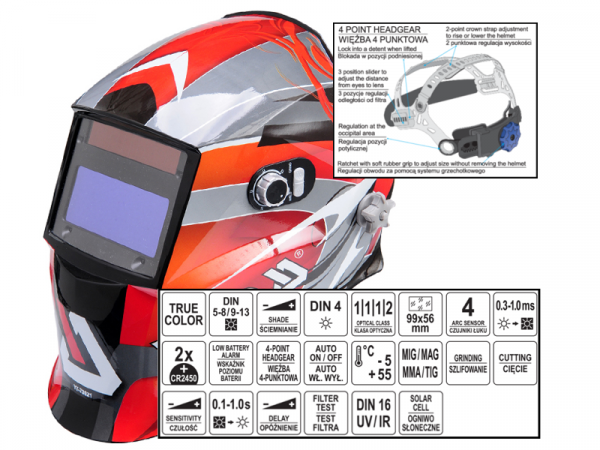

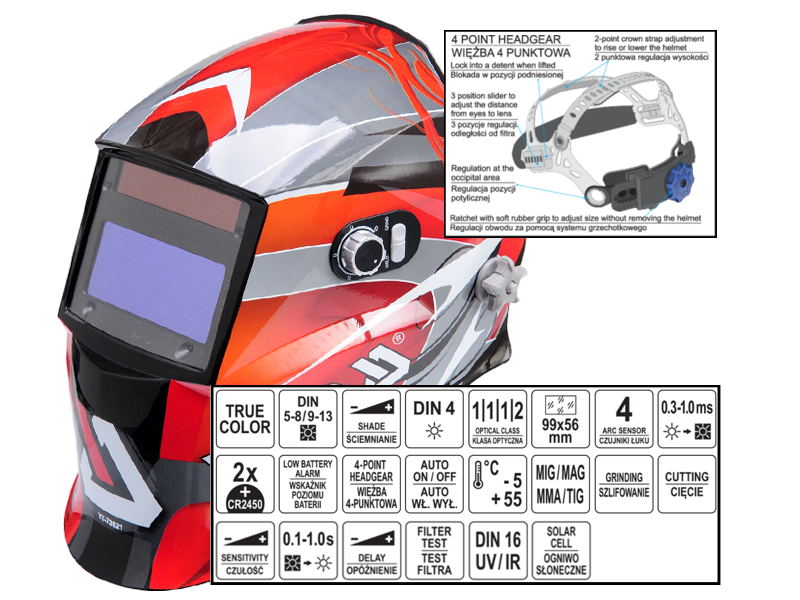

Особенности: 4-точечное наголовное крепление с 2-х точечной регулировкой высоты, регулировкой затылочного положения, плавной регулировкой окружности с помощью храповой системы.
Маска сварщика с автоматическим светофильтром и ручной регулировкой является средством защиты глаз и лица II категории, и предназначена для их индивидуальной защиты от механических повреждений и светового излучения.
Корпус имеет повышенную механическую прочность.
Он изготовлен из полиамида PA66 и оснащен оголовьем с ремнем из полипропилена с хлопчатобумажной подкладкой.
Сварочный светофильтр защищает глаза от излучения, возникающего во время сварки электрической дугой, и имеет регулировку степени затемнения в диапазоне 9-13.
Фильтр защищен смотровым стеклом из поликарбоната.
Инструкция по эксплуатации:
Перед первым использованием маски необходимо снять защитную пленку с защитного смотрового стекла.
Пленка, оставленная на смотровом стекле, снижает прозрачность и препятствует нормальному функционированию сварочного светофильтра.
Регулировка оголовья:
Надеть маску на голову и при необходимости отрегулировать оба верхних ремня так, чтобы маска находилась на соответствующей высоте.
Поворачивая регулятором на затылочном ремне, отрегулировать его длину так, чтобы оголовье не пережимало голову во время работы, и одновременно, чтобы маска не двигалась во время движений головы.
Боковыми ручками отрегулировать усилие, необходимое для поднимания и опускания маски.
После нажатия на черные барашки возле крепления ручек регуляторов внутри маски, можно регулировать расстояние маски от лица.
После ослабления нажима маска должна зафиксироваться в одном из нескольких положений.
Следует проследить, чтобы ручки с обеих сторон были установлены в одинаковую позицию.
На внутренней стороне маски возле правой ручки есть регулировка угла наклона при максимальном опускании и подъеме.
Оттянуть черный элемент, переместить его относительно серого, а затем отпустить и зафиксировать в требуемом положении.
Эксплуатация автоматического сварочного светофильтра:
Установить переключателем “WELD/GRIND” требуемый режим работы. Положение “WELD” означает сварку.
В этом режиме светофильтр будет работать в соответствии с настройками всех регуляторов.
В положении “GRIND” светофильтр остается в светлом состоянии и не будет автоматически изменять яркость.
Ручкой сбоку маски установить степень затемнения из диапазона 9-13, в зависимости от типа выполняемой сварки.
Для этого можно использовать таблицу в инструкции, где приведены рекомендованные степени защиты при дуговой сварке.
Переключатель с надписью “DELAY” позволяет изменить время задержки светофильтра.
То есть время, на протяжении которого светофильтр среагирует на изменение интенсивности света.
Предусмотрено три уровня регулировки:
“FAST” - наиболее быстрая реакция;
“MIDDLE” – средняя;
„SLOW” – самая медленная реакция.
Переключатель с надписью “SENSIVITY” позволяет регулировать чувствительность, то есть порог срабатывания светофильтра.
Рекомендуется установить его в диапазоне 30% - 50% диапазона для большинства сварочных работ.
В случае, если требуется настроить чувствительность светофильтра, например, для того, чтобы адаптироваться к интенсивности света на рабочем месте, необходимо использовать описанный ниже метод.
Повернуть ручку до минимума „LO”, направить маску на место работы, подвергая его воздействию освещения рабочей среды.
Поворачивать ручку регулятора по часовой стрелке до момента срабатывания (затемнения) светофильтра.
Затем повернуть ручку в обратном направлении, установив ее определенно далее того места, где светофильтр вернулся в светлое состояние. Чувствительность светофильтра настроена.
Если возникнет необходимость повторной настройки - следует повторить процедуру.
Замена защитных смотровых стекол:
При обнаружении царапин, трещин, матовости или других повреждений защитных смотровых стекол, их необходимо заменить новыми.
Для замены наружного стекла необходимо открыть защелки светофильтра, расположенные на верхней и нижней кромке светофильтра, а затем осторожно вынуть светофильтр.
Обратить особое внимание, чтобы не разорвать проводов, соединяющих светофильтр с регуляторами.
Вынуть защитное стекло во внутреннюю часть маски и заменить его новым.
Затем установить сварочный светофильтр и закрепить его защелками.
При замене внутреннего защитного стекла, его необходимо приподнять по центру кромки в месте выреза в корпусе светофильтра, а затем вынуть стекло из держателей маски.
Новое стекло слегка согнуть, а затем вставить боковые кромки в держатели маски.
