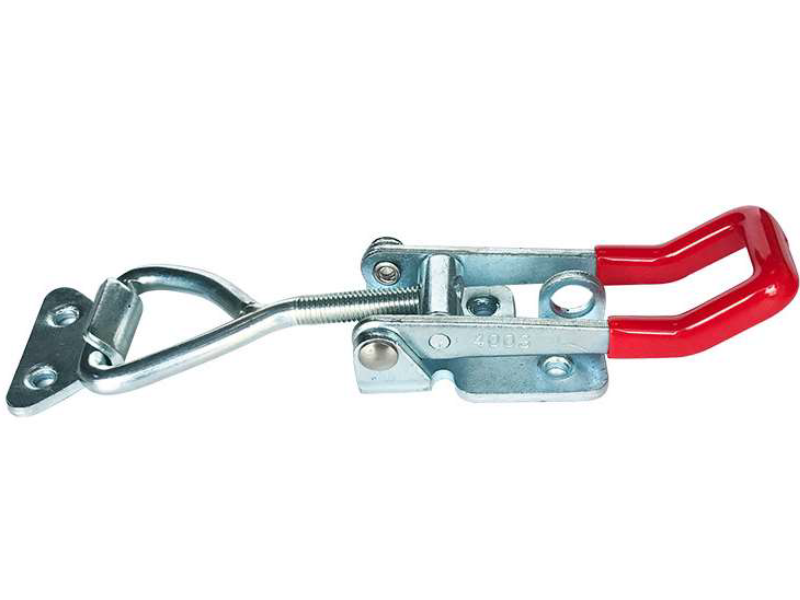

Когда для надежного соединения двух элементов обычной защелки недостаточно, а требуется мощное, быстрое и гарантированно прочное стягивание — в дело вступает специализированная оснастка. Рычажный прижим WorkMan GH-4003 — это компактный, но чрезвычайно мощный замок накидного типа, созданный для одной цели: создавать и удерживать огромное усилие натяжения. Его задача — не просто прижать деталь, а намертво стянуть две плоскости, будь то крышка и корпус ящика, или две части небольшой пресс-формы, обеспечивая абсолютную неподвижность и герметичность соединения.
Конструктивные решения для экстремального удержания
В основе эффективности этой модели лежат выверенные технические принципы, превращающие легкое движение руки в колоссальную удерживающую силу. Это пример того, как грамотная механика позволяет достичь выдающихся результатов в компактном корпусе.
- Усилие удержания 600 кг. Эта цифра говорит не о размере деталей, с которыми работает зажим, а о феноменальной надежности создаваемого соединения. Такое усилие гарантирует, что крышка тяжелого кофра не откроется от вибрации при транспортировке, а две половинки оснастки будут стянуты с силой, достаточной для точных работ. Это запас прочности, обеспечивающий уверенность.
- Рычажный механизм с "мертвой точкой". Принцип действия основан на рычажной системе, которая при закрытии проходит центральную точку и самоблокируется. Это означает, что после фиксации замок не может самопроизвольно открыться даже под высокой нагрузкой или от сильной тряски. Для его открытия необходимо приложить усилие именно к рукоятке.
- Точная регулировка силы натяжения. U-образная тяговая скоба установлена на резьбе. Это позволяет с высокой точностью отрегулировать длину и, соответственно, силу стягивания. Вы можете настроить зажим для максимально плотного прилегания, компенсируя износ уплотнителей или допуски в размерах деталей.
Примеры использования в реальной работе
Несмотря на компактный размер, сфера применения этого зажима очень широка, особенно там, где важна именно сила и надежность стягивания:
- Изготовление ящиков и кофров: Идеален для фиксации крышек на ящиках для инструментов, музыкального или измерительного оборудования, где важно обеспечить плотное прилегание и защиту от случайного открытия.
- Сборочные и сварочные кондукторы: Используется для быстрой и сильной фиксации мелких деталей в сборочной оснастке, обеспечивая их точное позиционирование.
- Крышки и люки: Отлично подходит для притягивания крышек на емкостях, коптильнях, небольших технологических люках, где требуется герметичность.
- Фиксация пресс-форм: Применяется для надежного стягивания двух половинок небольших пресс-форм при литье пластика, смолы или других материалов.
Технические характеристики
- Тип прижима: GH-4003 (рычажный, тяговый)
- Усилие удержания: до 600 кг
- Материал: Горячекатаная сталь
- Покрытие: Цинкование для защиты от коррозии
- Регулировка натяжения: Резьбовая U-образная скоба
- Рукоятка: Стальной рычаг с виниловым покрытием
- Вес: 250 г
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Ко мне в руки часто попадают разные зажимы, но эта модель — яркий пример того, как в миниатюрном, умещающемся на ладони корпусе, можно заключить огромную силу. Я использовал пару таких защелок для сборки тестового вибростенда: нужно было намертво закрепить крышку на небольшом боксе с электроникой. Обычные замки разбалтывались через 5 минут работы. Эти же зажимы GH-4003 после настройки стянули крышку так, что корпус стал монолитным, и даже через час интенсивной тряски соединение не ослабло ни на микрон. И мои практические выводы полностью подтвердились на стенде: мы закрепили зажим на разрывной машине, и наш цифровой тензодатчик показал пиковое усилие на разрыв в 612 кг, что даже немного превышает заявленные характеристики. Это говорит о качестве стали и точности изготовления рычажного механизма. Делюсь несколькими профессиональными советами, как извлечь из этого зажима максимум: Совет №1 (Правильная настройка) — Не закручивайте тяговую скобу до предела. Идеальная настройка — когда при закрытии рукоятки вы чувствуете упругое сопротивление и четкий щелчок в конце хода. Это означает,что механизм прошел "мертвую точку" и надежно заблокировался. Совет №2 (Точное позиционирование) — Для достижения максимальной силы стягивания корпус замка и ответная планка должны быть установлены строго соосно. Даже небольшое смещение может снизить эффективность. Совет №3 (Уход за механизмом) — Чтобы рычаг всегда двигался плавно, а замок служил годами, достаточно раз в сезон наносить каплю густой смазки на все оси и шарниры. Мой вердикт: это не просто защелка, это высокопрочный стяжной замок в компактном исполнении. Он незаменим для изготовления качественной тары, сборочной оснастки, герметичных крышек и любых задач, где требуется абсолютная надежность фиксации небольших элементов. Если вам нужен компактный зажим, который никогда не подведет и будет держать "намертво", то WorkMan GH-4003 — это технически грамотный и правильный выбор. Я лично проконтролирую комплектность и работоспособность механизма перед отправкой.
