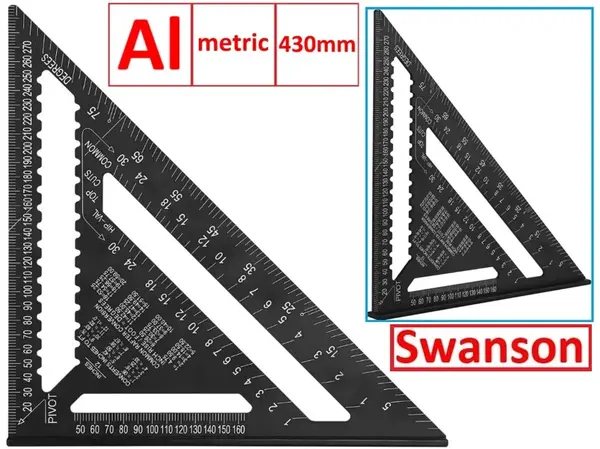

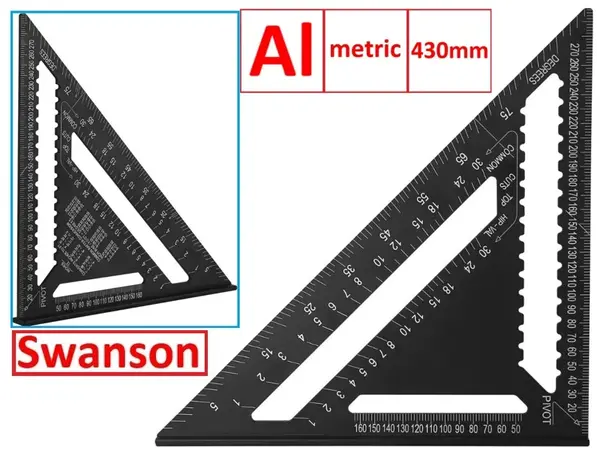

Технические характеристики:
Размеры 305 х 305 (с полкой) х 430 мм.
Транспортир с диапазоном от 0° до 90°.
Толщина стенки: 5 мм.
Ширина опорной пятки: 28 мм.
Углы: 90° и 45°.
Разметочная шкала: метрическая с шагом в 2 мм.
Материал изготовления: металл (прочный и жесткий алюминиево - магниевый сплав с покрытием (не пачкается в руках)).
Цвет: черный.
Конструкция: равнобедренный прямоугольный треугольник, изготовленный методом штамповки.

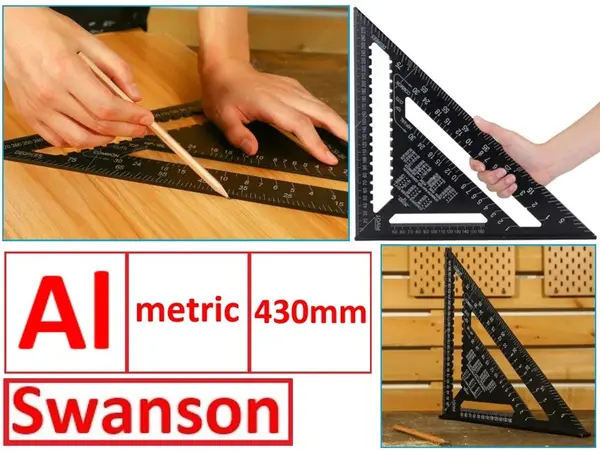

Варианты использования угольника Swanson Speed Square:
Проверка прямого угла и угла в 45 градусов.
Использование в качестве упора при торцевании электроинструментом (циркуляркой или лобзиком).
Производство изделий сложной формы, выполнение слесарных работ, когда необходимо провести измерение составляющих элементов конструкции и их установку под различным углом наклона.
Разметка и перенос угла (транспортир)
Разметка параллельных линий.
Разметка и перенос углов стропил и лестниц (плотницкие работы).
Преимущества модели:
Возможность использования не только для разметки параллелей и углов, ускорения переноса разметки и определения угла запила стропил сложных крыш, но и для задания направления электроинструмента при торцевании досок циркуляркой (например погружной пилой) или лобзиком.
Легендарный разметочный инструмент для каркасного домостроения, стропильных систем и лестниц.
Легкий, удобный в работе в экстремальных условиях (на высоте при строительстве дома).
Шкала делений нанесена с обеих сторон.
Боковой упор в виде широкой полки и хорошо читаемая фрезерованная разметка (не стирается) для точности и удобства (для большей видимости разметки рекомендуем залить цифры белой краской и убрать излишек ветошью).
Мини инструкция:
Проверить соблюдение прямого угла между соединениями – проверяется приложением угольника к поверхности.
Нанести перпендикулярные линии с помощью наложения уголка на деталь близко к ее краю – происходит совмещение с одной из прямых граней изделия.
Таким образом, острая часть приспособления покажет — в какую сторону необходимо начертить линию.
Прочтение и перенос углов различной сложности на поверхность изделий – замеряется угол на макете или плане и переносится с помощью транспортира и карандашной линии.
Использование угольника для направления лезвий циркулярной пилы.
Угольник прикладывается к доске, происходит совместное закрепление с помощью специальных зажимов и параллельно расположению угольника Свенсона выполняется разрез.
Параллельные линии переносятся на изделие путем прикладывания прибора к детали, измерения необходимого расстояния и проведение движения угольника по поверхности изделия по прямой линии.
Движение карандашом производится в таком же направлении.
