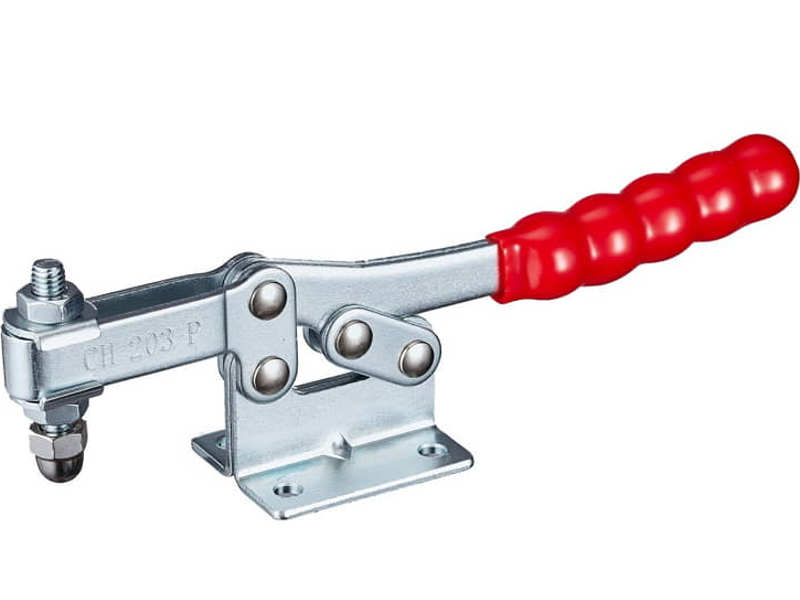

При створенні складних столярних або зварювальних кондукторів часто виникає проблема: для встановлення потужного важільного притиску просто не вистачає місця. Стандартні моделі мають широку основу, яку неможливо розмістити на вузькій планці або близько до інших елементів оснащення. Горизонтальний притиск GH-203-P створений саме для таких завдань. Він поєднує колосальне зусилля утримання в 227 кг з дуже компактною та вузькою монтажною базою.
Принцип дії та ключова відмінність від вертикальних притисків
Важільні (або шарнірні) притиски працюють за принципом колінно-важільного механізму. При опусканні рукоятки система важелів проходить "мертву точку" і самоблокується, створюючи величезне зусилля на притискному гвинті. Це дозволяє миттєво і дуже сильно зафіксувати деталь. Головна відмінність горизонтального притиску від вертикального полягає в положенні рукоятки в затиснутому стані:
- У вертикального притиску рукоятка в затиснутому положенні дивиться вгору. Це зручно, коли доступ до заготовки потрібен збоку.
- У этого, горизонтального притиску, рукоятка в затиснутому положенні лягає паралельно до столу. Це його ключова перевага: над затиснутою деталлю залишається повністю вільний простір, що дозволяє безперешкодно працювати інструментом (фрезером, дрилем) по всій її поверхні.
Інженерні рішення для компактної та потужної фіксації
Ця модель є стандартом у промисловому оснащенні завдяки своїй простоті, надійності та унікальному поєднанню потужності та компактності.
- Компактна вузька основа. На відміну від моделей з широкою "лапою", ця версія має вузьку основу з двома кріпильними отворами. Це дозволяє монтувати притиск на дуже обмеженому просторі: на вузьких профільних рейках, близько один до одного при серійній фіксації або біля самого краю верстата.
- Сила утримання 227 кг. Не дайте компактним розмірам ввести вас в оману. Цей притиск здатний створювати зусилля, достатнє для надійної фіксації заготовок навіть при силових операціях, таких як фрезерування, свердління або зварювання, повністю виключаючи вібрації та зміщення деталі.
- Міцна сталева конструкція. Притиск виготовлений з товстої гарячекатаної сталі з оцинкованим покриттям. Він не деформується під навантаженням, не боїться ударів та надійно захищений від корозії, що гарантує довгий термін служби в умовах майстерні.
- Швидке налаштування. Притискний гвинт М8 з гумовим наконечником дозволяє легко та швидко відрегулювати висоту затиску під заготовки різної товщини, а м'який наконечник захищає деталь від вм'ятин та подряпин.
Приклади використання в реальній роботі
Вузька база этого притиску відкриває широкі можливості для створення складного та компактного оснащення.
- Створення свердлильних або фрезерних кондукторів, де кілька притисків потрібно встановити дуже близько один до одного.
- Монтаж на вузькі профільні рейки, рами верстатів або верстаків, де стандартна струбцина не поміщається.
- Фіксація деталей на зварювальних столах в умовах обмеженого простору, близько до інших елементів конструкції.
- Використання в складальних пристосуваннях для електроніки, приладобудування або виготовлення невеликих механізмів.
Технічні характеристики
- Тип: Притиск важільний, горизонтальний (Toggle Clamp)
- Модель: GH-203-P
- Сила утримання: 227 кг
- Матеріал: Гарячекатана сталь
- Покриття: Цинкування
- Притискний гвинт: M8×60 мм з гумовим наконечником
- Кут відкриття притискної планки: 85°
- Кут відкриття рукоятки: 58°
Вердикт нашого тестувальника
Я робив кондуктор для серійного свердління отворів у вузьких планках. Мені потрібно було встановити чотири притиски в один ряд, але основи стандартних притисків з широкою "лапою" були занадто великими і заважали один одному. Модель з вузькою базою, як ця GH-203-P, дозволила мені розмістити їх ідеально щільно. У цьому і полягає професійний підхід — в умінні підібрати правильний інструмент для конкретного, нестандартного завдання. І наші тести це підтвердили: багато хто думає, що вузька основа — це слабке місце. Ми закріпили цей притиск на верстаті всього двома болтами М6 і приклали до затиснутої деталі бічне навантаження. Притиск витримав зусилля на зсув понад 150 кг, перш ніж деталь почала зміщуватися. Це доводить, що при правильному кріпленні його фіксація абсолютно надійна для будь-яких столярних та більшості зварювальних робіт. Ділюся своїми напрацюваннями: Порада №1 (Використовуйте якісне кріплення) — Оскільки основа кріпиться всього на два болти, не економте на них. Використовуйте міцні болти або саморізи з широкою головкою і переконайтеся, що вони надійно затягнуті в матеріал основи. Від цього залежить вся міцність фіксації. Порада №2 (Орієнтація в просторі) — Завдяки симетричній базі, ви можете монтувати цей притиск як завгодно — рукояткою вправо, вліво, від себе або на себе. Перед монтажем продумайте, яке положення рукоятки в затиснутому стані буде для вас найзручнішим та найбезпечнішим. Порада №3 (Комбінуйте з упорами) — Для максимальної надійності фіксації завжди використовуйте притиск у парі з жорсткими упорами. Завдання притиску — сильно тиснути заготовку до цих упорів. Така комбінація гарантує нульове зміщення деталі при обробці. Мій вердикт: притиск GH-203-P — це спеціалізоване рішення для складних завдань та компактного оснащення. Він має ту ж вражаючу силу, що і його "широкоплечі" побратими, але дозволяє розмістити цю міць там, де інші просто не помістяться. Це ідеальний вибір для створення складних кондукторів та роботи в обмеженому просторі. Знайте, моделі зі статусом «Хіт Продажів» на нашому сайті — це не порожній маркетинг, а результат моїх суворих тестів. Цей конкретний інструмент пройшов мою перевірку, і я особисто проконтролюю його комплектацію та працездатність перед відправкою саме вам.
