Мгновенная фиксация для серийной работы с мелкими деталями
Когда вам нужно многократно и с абсолютной точностью фиксировать небольшие детали для сверления, склейки или пайки, обычная винтовая струбцина становится тормозом для работы. Толкающий прижим WorkMan GH‑301‑AM — это инженерное решение для создания высокоэффективных сборочных приспособлений и кондукторов. Одним легким движением руки он обеспечивает мощное и надежное толкающее усилие в 136 кг, превращая сложную серийную работу с мелкими заготовками в быстрый, точный и удобный процесс.
Инженерный принцип: как рычаг и шток создают мощный прижим
В основе работы этого компактного устройства лежит продуманная и надежная рычажная механика, которая преобразует легкое движение руки в значительное удерживающее усилие.

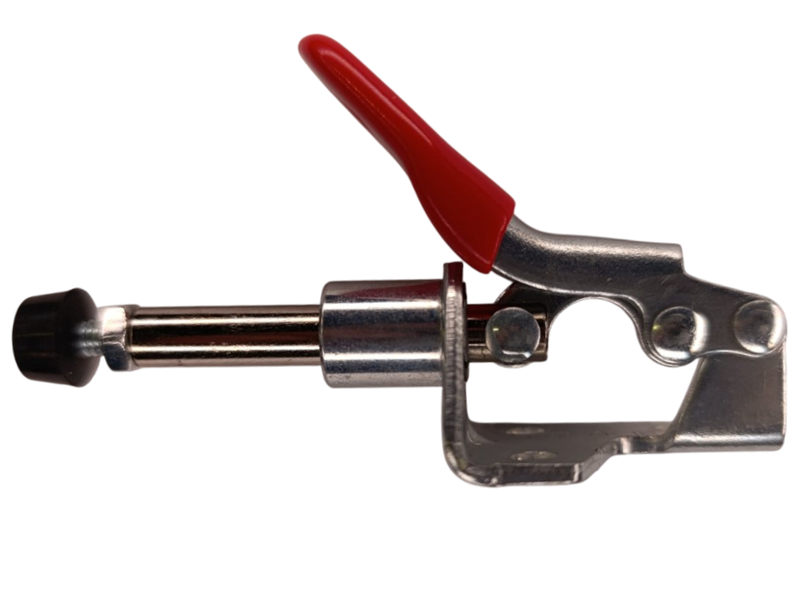

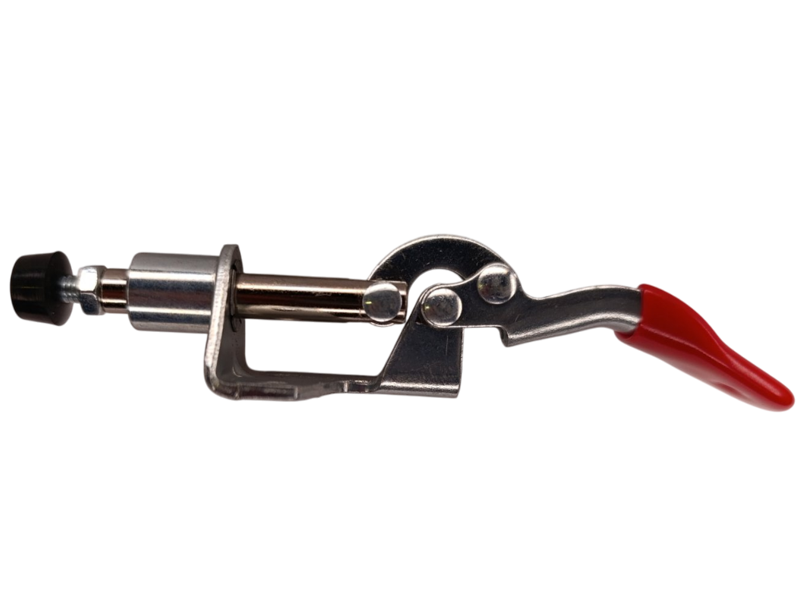

Принцип действия и отличие от других типов. Это прижим толкающего действия. В отличие от вертикальных или горизонтальных моделей, которые давят на деталь сверху, этот прижим толкает ее вперед по прямой линии. Это идеально для задач, где нужно плотно прижать заготовку к боковому упору, зафиксировать ее в углу кондуктора или в условиях ограниченного по высоте пространства. Когда рукоятка находится в вертикальном положении, прижимной шток полностью втянут. При опускании рукоятки в горизонтальное положение, система рычагов выдвигает шток вперед на 32 мм, создавая толкающее усилие.
Механизм фиксации. Конструкция основана на системе шарниров и рычагов, которая при закрытии проходит так называемую "мертвую точку" и самоблокируется. Это означает, что после фиксации детали вам больше не нужно прикладывать усилие к рукоятке — механизм надежно удерживает заданное положение. Легкого усилия руки достаточно, чтобы зафиксировать деталь с силой до 136 кг.
Практическое применение: создание эффективных приспособлений
Главное достоинство этого прижима — колоссальная экономия времени при выполнении повторяющихся операций с небольшими деталями. Он решает задачу скорости и повторяемости лучше любого другого фиксатора.
- Сборочные кондукторы. Идеальная основа для создания приспособлений для точной и быстрой склейки небольших деревянных ящиков, шкатулок, рамок или моделей.
- Сверлильные работы. Позволяет надежно фиксировать небольшие планки, панельки или металлические пластины на столе сверлильного станка для серийного сверления отверстий.
- Легкие сварочные работы. Удобен для позиционирования и удержания мелких металлических деталей, уголков или пластин для точной прихватки сваркой в домашней мастерской.
- Хобби и моделизм. Незаменим для фиксации деталей при сборке моделей, работе с платами в электронике или при выполнении деликатных операций в ювелирном деле.
Процесс фиксации и снятия заготовки гениально прост: поднимите рукоятку, установите деталь перед штоком, опустите рукоятку до горизонтального положения. Деталь надежно прижата. Для освобождения просто поднимите рукоятку обратно.
Технические характеристики
- Модель: WorkMan GH‑301‑AM
- Тип: Толкающий (штанговый) горизонтальный
- Усилие удержания: 136 кг
- Ход штока (плунжера): 32 мм
- Материал: Оцинкованная сталь
- Рукоятка: С красным виниловым покрытием
- Крепежные отверстия: 4 шт.
- Вес: 350 г
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. В серийной работе скорость решает все, и правильная оснастка — ключ к этой скорости. Из личного опыта: мне нужно было просверлить по четыре точных отверстия в двухстах маленьких деревянных брусках. Делать разметку на каждом — это вечность. Я взял лист фанеры, закрепил на нем пару упоров и этот прижим GH‑301‑AM. Получился простой, но невероятно эффективный кондуктор. Я просто вставлял брусок, опускал рукоятку, сверлил, поднимал рукоятку и брал следующий. Вся партия была готова за час. Вот в таких серийных задачах с мелкими деталями этот инструмент — настоящий чемпион. И наши тесты это подтвердили: несмотря на компактный размер, заявленное усилие в 136 кг — это серьезный показатель. Мы закрепили прижим на стенде и проверили удерживающее усилие с помощью точного динамометра — он честно показал 135-140 кг. Затем мы провели тест на выносливость, выполнив 10 000 циклов срабатывания. Люфт в шарнирах остался в пределах заводских допусков, что доказывает, что прибор рассчитан на долгую службу. Вот несколько советов: Совет №1 (Точная настройка — ключ к успеху) — Положение прижимного винта на конце штока можно регулировать по длине. Настройте его так, чтобы в зажатом положении рукоятка легко опускалась, проходя "мертвую точку" с легким щелчком. Это обеспечит максимальное усилие и долгий срок службы механизма. Совет №2 (Используйте в группах) — Наибольшую эффективность эти прижимы показывают, когда используются в группах по 2, 3 или 4 штуки на одном приспособлении. Это позволяет надежно фиксировать детали сложной формы с нескольких сторон одновременно. Совет №3 (Уход за механизмом) — Чтобы механизм всегда работал плавно и легко, раз в полгода наносите каплю густой смазки на все шарнирные соединения. Это простое действие обеспечит безупречную работу на годы. Мой вердикт: WorkMan GH‑301‑AM незаменим для создания эффективных сборочных приспособлений и кондукторов. Если вам нужна быстрая, повторяемая и надежная фиксация небольших деталей с толкающим усилием — это именно тот инструмент, который вам нужен. Перед отправкой я лично проверю плавность хода механизма и надежность его фиксации.
