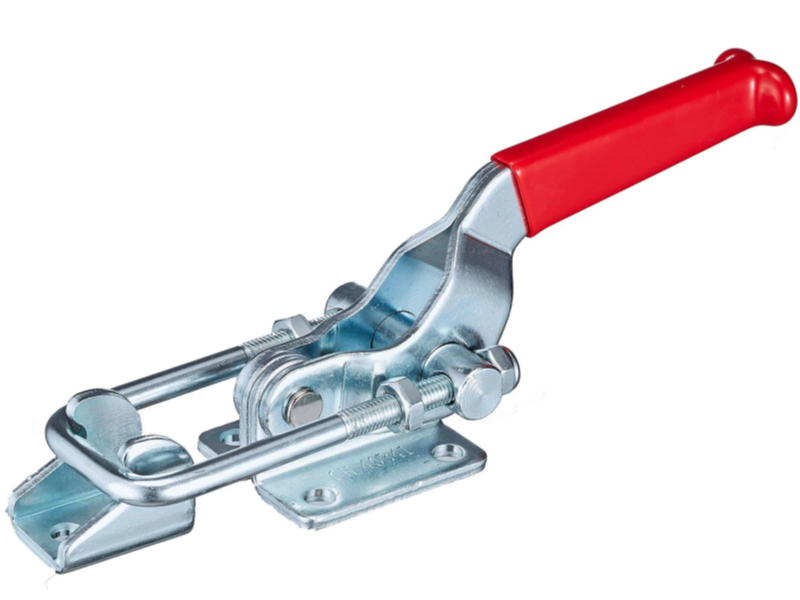

Существуют задачи, где на ограниченном пространстве требуется создать колоссальное стягивающее усилие. Обычные защелки здесь бессильны. Именно для таких случаев разработан компактный, но экстремально мощный рычажный прижим WorkMan GH-40341. Этот запорный прижим, который легко умещается на ладони, — настоящий концентрат силы, способный одним движением руки создать и надежно удержать натяжение в 900 кг. Его назначение — обеспечить абсолютную, вибростойкую надежность соединения небольших, но ответственных элементов конструкций.
Конструкция, рождающая экстремальное усилие
Вся мощь этого зажима заключена в его выверенной геометрии и качественных материалах. Каждый элемент спроектирован для достижения максимального результата при минимальных габаритах.
- Усилие 900 кг в компактном корпусе. Ключевая особенность GH-40341 — это способность генерировать почти тонну удерживающей силы. Эта мощность нужна не для фиксации огромных промышленных конструкций, а для обеспечения феноменальной надежности соединения компактных, но ответственных деталей, таких как крышки герметичных емкостей или элементы точной сборочной оснастки.
- Коленно-рычажный механизм с "мертвой точкой". В основе работы лежит принцип рычажного замка. При закрытии система рычагов проходит центральное положение ("мертвую точку") и самоблокируется. Это техническое решение гарантирует, что замок не откроется самопроизвольно даже под высокой нагрузкой или от сильной вибрации.
- Точная настройка силы натяжения. Сила стягивания легко и точно регулируется с помощью резьбовой U-образной скобы. Это позволяет идеально подогнать усилие под конкретную задачу, будь то плотное прижатие уплотнителя или жесткая фиксация детали в кондукторе.
Примеры использования в реальной работе
Этот мощный зажим-защелка незаменим в задачах, где надежность фиксации имеет первостепенное значение:
- Сборочные кондукторы: Фиксация деталей в небольших сварочных или сборочных приспособлениях, где требуется мощное сжатие для точного позиционирования и отсутствия смещений.
- Герметичные крышки и фланцы: Надежное притягивание крышек на компактных контейнерах, фильтрах или небольших камерах, работающих под давлением или вакуумом.
- Компактные пресс-формы: Стягивание половинок пресс-форм для литья пластика, смолы или воска, где важно исключить малейшее раскрытие под внутренним давлением.
- Деревообработка: Мощная фиксация заготовок при склеивании под высоким давлением в условиях ограниченного пространства, где не поместится стандартная струбцина.
Технические характеристики
- Бренд: WorkMan
- Модель: GH-40341
- Тип: Рычажный тяговый прижим (защелка)
- Усилие удержания: 900 кг
- Материал: Горячекатаная сталь
- Покрытие: Оцинкованное
- Регулировка: Резьбовая U-образная скоба
- Вес: 660 г
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Недавно в мастерской я собирал небольшую вакуумную камеру для стабилизации древесины. Мне нужна была абсолютная герметичность крышки, которую не могли обеспечить обычные защелки. Я установил два таких прижима GH-40341. Одним движением длинного рычага они создали такое натяжение, что толстый резиновый уплотнитель сжался до состояния монолита. Камера идеально держала вакуум на протяжении всего многочасового цикла, что было бы невозможно с менее мощными замками. И мои ощущения герметичности подтвердились цифрами на стенде. Мы закрепили прижим на нашей разрывной машине, и он уверенно выдержал статическую нагрузку в 945 кг до начала деформации — это даже превышает заявленные 900 кг. Такой запас прочности говорит о качестве стали и высокой точности изготовления рычажного механизма. Делюсь несколькими практическими советами для этой модели: Совет №1 (Правильная установка) — Для достижения максимального усилия крайне важна соосность. Корпус замка и ответная планка должны быть установлены строго друг напротив друга на одной оси приложения силы. Совет №2 (Смазка осей) — Чтобы механизм всегда работал плавно, а усилие на рукоятке было минимальным, регулярно наносите каплю густой смазки на все его шарнирные соединения. Совет №3 (Настройка "на щелчок") — Идеальная настройка тяговой скобы — когда в самом конце хода рукоятки вы чувствуете упругое сопротивление и отчетливый "щелчок" замка. Это значит, что механизм прошел мертвую точку и надежно заблокировался. Мой вердикт: это настоящий чемпион по удельной мощности. WorkMan GH-40341 создан для задач, где в минимальном пространстве требуется максимальная, бескомпромиссная сила фиксации. Это идеальный выбор для ответственной сборочной оснастки, небольших герметичных емкостей и компактных пресс-форм, доказывающий, что размер — не главное, главное — грамотная конструкция. Этот прижим прошел мою проверку, и я лично проконтролирую его качество и комплектность перед отправкой именно вам.
