Технические характеристики:
Максимальный размер отдаления от шаблона: 170 мм.
Диаметр штанги: 8 мм.
Материал изготовления: металл.
Назначение: разметка прямых и криволинейных линий, которые параллельные базовой плоскости, при выполнении столярных и слесарных работ.
Контактная поверхность: два металлических ролика.
Описание модели:
Как при раскрое заготовок из дерева, ДСП или фанеры провести линию параллельно базовой?
Если она прямая, то это сделать несложно, а если имеет полукруглые или угловые изгибы?
Для разметки параллельных линий на определенном расстоянии друг от друга поможет разметочный рейсмус для черчения параллельных линий.

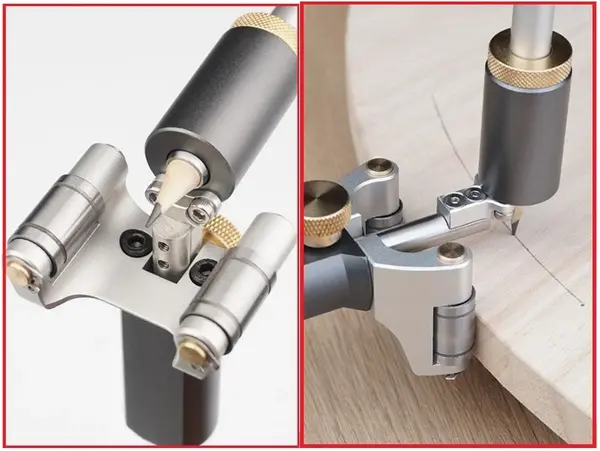

Корпусная часть устройства имеет основание с продольным отверстием и полукруглую скобу с двумя роликами диаметром 12 мм.
Регулируемая часть состоит из стальной штанги диаметром 8 мм и длиной 200 мм на которой сверху нанесено мелкое рифление для надежной фиксации.
В отдельный держатель вставляется обычный канцелярский карандаш, маркер или ручка и, благодаря цанговому держателю, плотно в нем фиксируется.
При необходимости его вылет легко регулируется.
Затем держатель вставляется во втулку регулируемой части и затягивается латунной гайкой через пружину.

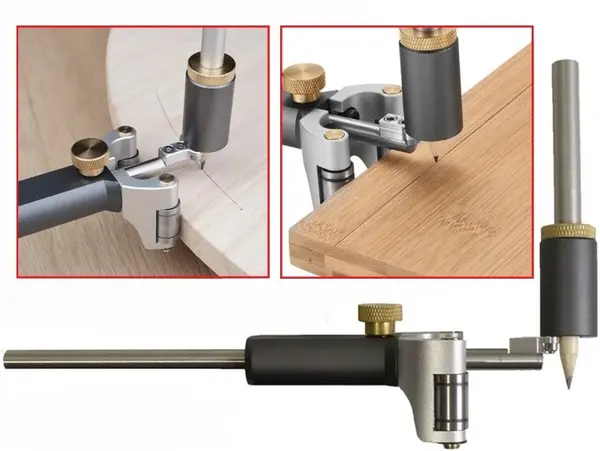

Рейсмус упирают роликом в торец заготовки и выполняют проводку двигая вдоль контура.
Получается идеальная параллельная линия.
