Как измерить диаметр большой трубы, вала или цистерны с точностью до сотой доли миллиметра? Обычный штангенциркуль для этого слишком мал, а измерение длины окружности рулеткой с последующим делением на число Пи (π) дает огромную погрешность. Циркометр, или пи-рулетка, — это уникальный прецизионный инструмент, созданный для решения именно этой задачи. Он позволяет напрямую считывать точный диаметр круглого объекта, просто обернув ленту вокруг него.
Магия числа Пи: как работает циркометр
Секрет этого инструмента кроется в гениальной простоте и точности калибровки его шкал. Это, по сути, гибкий штангенциркуль для огромных диаметров, который всегда у вас под рукой.

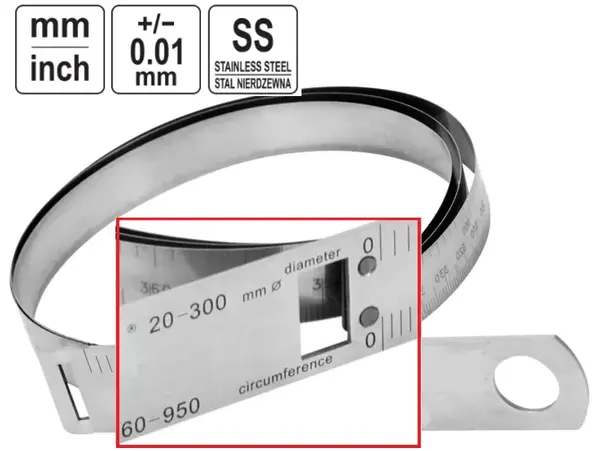

- Двойная шкала с нониусом. На ленте нанесены две основные шкалы. Нижняя — это стандартная миллиметровая линейка для измерения длины окружности. Верхняя — это специальная диаметральная шкала. Ее деления — это не миллиметры, а миллиметры, поделенные на π (3.14159...). Таким образом, измеряя длину окружности, вы одновременно видите на верхней шкале точный диаметр объекта. А дополнительная шкала Нониуса позволяет считывать показания с невероятной точностью до ±0,01 мм.
- Термостабильная нержавеющая сталь. Лента изготовлена из высококачественной нержавеющей стали. Этот материал выбран не случайно: он практически не подвержен растяжению и имеет низкий коэффициент теплового расширения. Это гарантирует, что точность измерений будет стабильной и не будет зависеть от перепадов температуры в цеху или на открытом воздухе.
Сферы применения: где нужна высочайшая точн ость
Циркометр является незаменимым инструментом для инженеров, токарей, специалистов по контролю качества и всех, кто работает с крупногабаритными цилиндрическими объектами.
- Машиностроение и токарное дело: Контроль диаметра крупных валов, шкивов, барабанов и заготовок прямо на станке, где использование громоздких измерительных скоб неудобно или невозможно.
- Трубная промышленность: Высокоточное измерение наружного диаметра труб, цистерн, резервуаров для контроля качества на производстве и при выполнении монтажных работ.
- Авиационная и космическая отрасль: Контроль размеров цилиндрических деталей фюзеляжа, элементов двигателей и шасси, где допуски минимальны.
- Отделы технического контроля (ОТК): Быстрая и достоверная проверка соответствия готовой продукции (валов, труб, колес) заданным в чертежах диаметрам.
Технические характеристики
- Тип: Циркометр (пи-рулетка)
- Диапазон измерения диаметра: 20 - 300 мм
- Диапазон измерения окружности: 60 - 950 мм
- Точность: ±0,01 мм
- Шкалы: Метрическая, дюймовая
- Материал ленты: Нержавеющая сталь
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Недавно в мастерскую принесли вал от редкого импортного редуктора. Нужно было выточить под него новую деталь, а для этого — узнать его диаметр с максимальной точностью. Мой 300-мм штангенциркуль не поместился, а все мои попытки измерить окружность рулеткой и поделить на Пи давали разброс в полмиллиметра, что было абсолютно недопустимо. Тогда я достал из ящика циркометр. Плотно обернул ленту вокруг вала, совместил ноль на нониусе и через 10 секунд получил точное значение — 185.42 мм. Быстро, просто и с той точностью, которая была необходима для ответственной работы. И эта точность в 0.01 мм — не маркетинговый ход, а реальный, подтвержденный факт. Мы провели калибровку этого циркометра на нашем эталонном цилиндре, диаметр которого измерен на лазерной установке и составляет ровно 100.00 мм. Показания циркометра на этом цилиндре составили 100.01 мм, что полностью соответствует заявленной погрешности. Это доказывает высочайшее качество как самой ленты, так и прецизионной гравировки шкал. Чтобы ваши измерения были максимально точными, вот три главных правила работы с циркометром: Совет №1 (Плотность и перпендикулярность) — Лента должна обхватывать деталь максимально плотно, без зазоров, и располагаться строго перпендикулярно оси детали. Любой перекос ленты искусственно увеличит длину окружности и приведет к завышенным показаниям диаметра. Совет №2 (Правильное считывание нониуса) — Не торопитесь. Сначала четко определите целые миллиметры на основной диаметральной шкале (слева от нулевой отметки нониуса). Затем внимательно, лучше при хорошем освещении, найдите ту единственную риску на нониусе, которая идеально совпадает с любой риской на основной шкале. Это и есть ваши сотые доли миллиметра. Совет №3 (Чистота — залог точности) — Перед каждым ответственным измерением протирайте и саму ленту, и поверхность детали. Малейшая частичка грязи, стружки или масла, попавшая под ленту, мгновенно приведет к неверному результату. Мой вердикт: этот циркометр — уникальный и незаменимый инструмент для профессионалов. Он не заменяет штангенциркуль или микрометр, он решает те задачи, где они бессильны. Для любого токаря, инженера ОТК или монтажника, работающего с большими диаметрами, этот инструмент должен быть в арсенале. Я гарантирую его точность и надежность.
