Технические характеристики:
Koличecтвo предметов в наборе: 52 штуки.

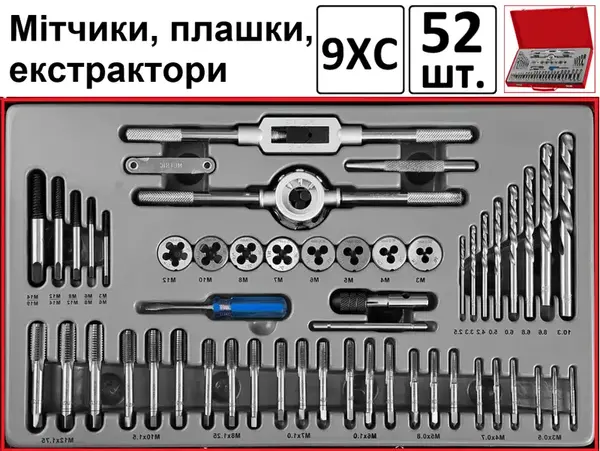

Комплектация:
плашки: М3х0.5, М4х0.7, М5х0.8, М6х1.0, М7х1.0, М8х1.25, М10х1.5, М12х1.75
метчики: М3х0.5, М4х0.7, М5х0.8, М6х1.0, М7х1.0, М8х1.25, М10х1.5, М12х1.75
держатель для плашек и метчиков; Т-образный держатель для метчиков; экстракторы 1#, 2#, 3#, 4#, 5#; измеритель шага резьбы; отвертка; кернер.
Материал изготовления: инструментальная легированная сталь 9ХС.
Угол профиля резьбы: 60º.
Вид резьбы: внутренняя, наружная.
Фиксация: метчикодержатель или плашкодержатель.
Упаковка: кейс (облегчает переноску и обеспечивает удобное хранение).
Твердость рабочей части: 60-62 HRC для диаметров до 6 мм; 62-64 HRC для диаметров свыше 6 мм.
Вес: 3 кг.
Области применения: автосервис, СТО, слесарные и гаражные работы.
Назначение: нарезание вручную внешней и внутренней метрической резьбы в сквозных и глухих отверстиях; восстановление поврежденных участков резьбы в заготовках из металла, пластика, дерева.
Порядок работы:
Для нарезания наружной резьбы зажмите заготовку в тисках.
Снимите напильником фаску на ее конце.
Смажьте участок машинным маслом или специальным составом для облегчения процесса нарезания.
Измерьте штангенциркулем диаметр прута и выберите соответствующую плашку.
Зафиксируйте ее в держателе без перекоса.
Закрутите винты, чтобы исключить проворачивание.
Установите плашку строго перпендикулярно по отношению к прутку.
Под небольшим давлением, плавно и без рывков, наворачивайте плашку на пруток по направлению резьбы.
Периодически прокручивайте ее в обратном направлении для удаления стружки.
Для нарезания внутренней резьбы зажмите заготовку в тисках.
Выберете подходящий метчик по размеру, измерьте диаметр отверстия и убедитесь, что он на шаг меньше номинала.
Зафиксируйте его в метчикодержателе и установите соосно отверстию.
Плавно и без рывков начинайте движение по направлению резьбы с периодическим выполнением обратных движений для удаления стружки.
Инструкция по применению экстракторов:
Постучите по сломанному болту легкими ударами молотка и капните немного проникающей жидкости на основе керосина.
Определите, как можно точнее, центр болта и выполните лунку с помощью кернера.
Просверлите, как можно глубже, первое пилотное отверстие сверлом небольшого диаметра.
Подберите такой диаметр второго сверла, чтобы, с одной стороны, удалить как можно больше “тела” застрявшего обломка, но, в то же время, не зацепить внутреннюю резьбу на самой детали.
Легкими ударом молотка “посадите” экстрактор в болт, чтобы задать направление (ось инструмента должна совпасть с осью сломанного крепежа).
Зажмите его внешнюю прямоугольную часть с помощью воротка или гаечного ключа.
При вращении, конусовидная рабочая часть инструмента начнет погружаться в крепеж.
Образовывается прочная связь и, за счет того, что направление резьбы экстрактора обратное, по отношению к резьбе болта, обломок начнет выкручиваться.
