Пайка миниатюрных SMD-компонентов и силовых разъемов требует абсолютно разного подхода к теплопередаче. Как обеспечить идеальный прогрев и для вывода микросхемы, и для толстого кабеля? Ответ — в правильном выборе наконечника. Этот набор из 6 жал стандарта 900M — это ваш профессиональный арсенал, совместимый с большинством популярных паяльных станций и многими моделями паяльников с керамическим нагревателем, который закрывает 99% всех задач в электронной мастерской.
Универсальность в деталях: 6 форм для 6 задач
Этот набор подобран инженерами для максимальной универсальности. Он включает 6 самых востребованных форм, каждая из которых решает свою задачу:
- 900M-T-I (Острая игла): Это ваш "скальпель" для ювелирной пайки. Идеален для работы с мельчайшими SMD-компонентами (0603, 0805) и выводами микросхем, обеспечивая точечный нагрев.
- 900M-T-B (Универсальный конус): Стандартная "рабочая лошадка". Отлично подходит для сквозного монтажа, пайки резисторов, конденсаторов и тонких проводов.
- 900M-T-2.4D (Плоская "отвертка" 2.4 мм): Незаменим для лужения проводов и снятия излишков припоя. Плоская грань эффективно передает тепло и позволяет работать с компонентами средней величины.
- 900M-T-K ("Нож"): Ключевой инструмент для "drag soldering" (пайки протяжкой) по выводам микросхем (SOIC, TQFP). Также отлично подходит для лужения крупных полигонов на платах.
- 900M-T-2C / T-3C (Скошенные 2мм/3мм): Это "силовые" жала. Огромная площадь контакта и высокая теплоемкость идеальны для пайки массивных разъемов (XT60, T-Plug), клемм аккумуляторов и работы с "земляными" полигонами, которые поглощают много тепла.
Примеры использования в реальной работе
Этот набор незаменим для специалистов в самых разных областях:
- Ремонт электроники: Мастера в сервисных центрах используют T-I для замены разъемов на смартфонах, а T-K — для восстановления "ножек" микросхем.
- Автоэлектрика: Применение T-3C для пайки толстых силовых проводов к клеммам; T-2.4D для лужения скруток в жгутах.
- Радиолюбители и DIY: T-B для сборки на макетных платах; T-2.4D для пайки аудио-разъемов (Jack, RCA).
- Сборка оборудования: Работа с разъемами DB-9, DB-25, где T-B и T-I обеспечивают точную и аккуратную пайку каждого контакта.
Технические характеристики
- Тип жала: 900M (стандарт)
- Количество в наборе: 6 шт
- Совместимость: Большинство паяльных станций и паяльников стандарта 900M
- Внешний диаметр: 6 мм
- Внутренний диаметр: 4.5 мм

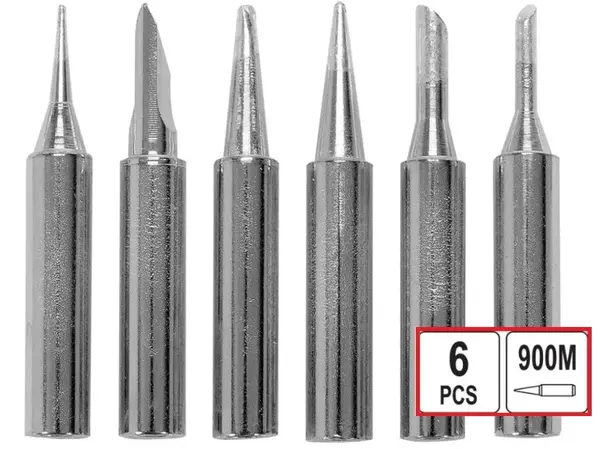

- Состав набора:
- 900M-T-B (конус)
- 900M-T-I (острая игла)
- 900M-T-K (нож)
- 900M-T-2.4D (плоская отвертка, 2.4 мм)
- 900M-T-2C (скос, 2 мм)
- 900M-T-3C (скос, 3 мм)
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Я держу паяльник в руках 26 лет, и могу с уверенностью сказать: 80% всех проблем с пайкой — это результат использования неправильного жала. Этот набор 900M — мой обязательный "must-have" для тестовой лаборатории. Недавно я восстанавливал плату управления от станка: жало "игла" (T-I) позволило мне идеально припаять SMD-резистор 0603, а через минуту я сменил его на "скос" (T-3C) и надежно припаял силовой разъем к массивной земляной шине. И мои ощущения от их теплопередачи подтвердились на стенде: мы установили жало T-B (конус) в паяльную станцию стандарта 900M, выставили 350°C и проверили температуру на кончике термопарой. Отклонение составило всего 2-3 градуса. Это гарантирует, что вы работаете именно той температурой, которую выставили. Делюсь парой профессиональных советов по уходу за этими жалами: Совет №1 (Правильное лужение) — Всегда покрывайте кончик жала тонким слоем припоя *перед* тем, как поставить паяльник на подставку (даже на 5 минут). Это защищает рабочую поверхность и обеспечивает ее долгий срок службы. Совет №2 (Чистка) — Используйте латунную стружку для очистки. Она снимает окислы и оставляет на жале тончайший слой припоя, сохраняя температурный режим. Совет №3 (Выбор жала) — Всегда используйте самое крупное жало из тех, что помещаются на контактной площадке. Для пайки толстого провода используйте T-2C или T-3C, это обеспечит быстрый и качественный прогрев. Мой вердикт: это идеальный стартовый и основной набор для любого, кто работает с электроникой, используя паяльник или станцию стандарта 900M. Он закрывает 99% задач — от микроэлектроники до силовой пайки. Эта партия прошла мою личную проверку, и я проконтролирую, чтобы к вам отправился полный комплект из 6 жал.
