Надежность и герметичность соединений в системах из металлопластиковых труб напрямую зависит от правильной геометрии торца трубы. После резки труба деформируется и приобретает овальность. Данный калибратор — это комбинированный ручной инструмент, который за одну операцию выполняет три ключевые функции для подготовки трубы к монтажу.
Инженерный анализ трех ключевых функций
Инструмент последовательно и одновременно выполняет три технологических операции:

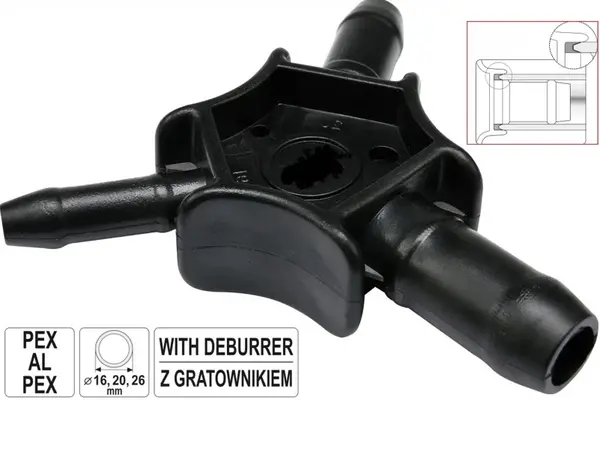

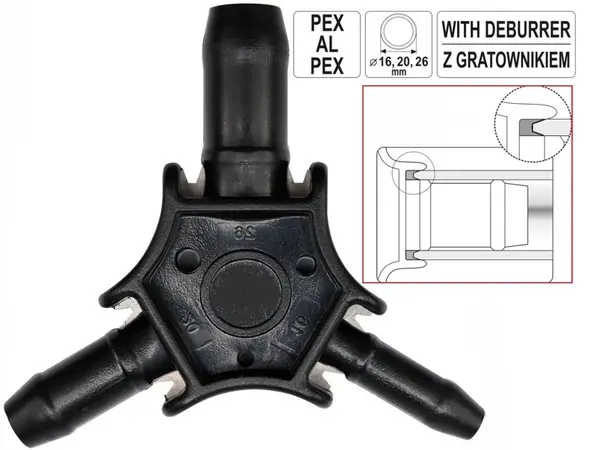

• 1. Калибровка: Ступенчатый штифт инструмента имеет точный наружный диаметр (16, 20 или 26 мм). При вводе в сплюснутую трубу он восстанавливает ее идеальную круглую форму, устраняя овальность, полученную при резке. Это гарантирует правильную посадку трубы в фитинг.
• 2. Снятие внутренней фаски: На каждой ступени калибратора расположены стальные ножи, которые при вращении инструмента срезают внутренний грат, образуя гладкую фаску. Это предотвращает повреждение уплотнительных колец фитинга.
• 3. Снятие внешней фаски: Одновременно с внутренней обработкой, второй ряд ножей снимает острую кромку с наружного края трубы, формируя заходной конус для легкого и безопасного монтажа.
Конструкция и материалы
Корпус инструмента изготовлен из прочного полипропилена. Трехлучевая симметричная форма обеспечивает удобный и надежный хват, позволяя легко прикладывать вращательное усилие. Режущие элементы (ножи) выполнены из легированной стали, закаленной для обеспечения длительного сохранения остроты при работе с алюминиевым слоем металлопластиковой трубы.
Протокол подготовки трубы к монтажу
1. Резка: Отрежьте трубу под прямым углом с помощью специальных ножниц.
2. Выбор диаметра: Выберите на калибраторе ступень, соответствующую диаметру вашей трубы (16, 20 или 26 мм).
3. Обработка: С усилием вставьте калибратор в трубу и сделайте несколько полных вращательных движений по часовой стрелке.
4. Контроль: Извлеките инструмент и убедитесь, что торец трубы стал круглым, а на внутренней и внешней кромках образовалась ровная, гладкая фаска. Труба готова к соединению.
Технические характеристики
• Назначение: Калибровка, снятие внутренней и внешней фаски
• Материалы труб: Металлопластиковые (PEX-AL-PEX), пластиковые
• Поддерживаемые диаметры: 16 мм, 20 мм, 26 мм
• Материал корпуса: Полипропилен
• Материал ножей: Легированная сталь
