Технические характеристики:
Размер: 100 мм.
Количество захватов: 3 штуки.
Защитное покрытие: оцинковка.

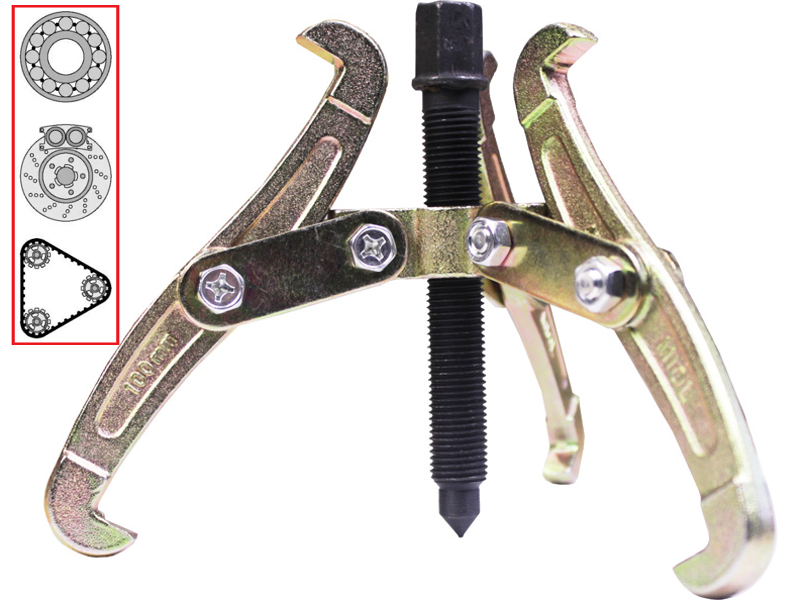

Конструкция: три захватывающие лапки, упор и привод (резьбовой шток с центрирующим конусом).
Материал изготовления: сталь повышенной прочности и твердости 40Х (легированная углеродистая сталь с содержанием углерода около 0,4% и добавками хрома, молибдена и марганца) с последующим закаливанием до твердости 38-40 HRC.
Назначение: механическое снятие (демонтаж) небольших деталей вращения, которые установлены на вал или в корпус с плотной посадкой: шарикоподшипники, втулки, приводы шкивов, зубчатые колеса, шестерни без разрушения как их самих, так и сопряженных с ними посадочных поверхностей.
Области применения: легковые и грузовые автомобили, строительная и сельскохозяйственная техника, промышленное оборудование.
Преимущества и особенности:
Жесткая и прочная конструкция обеспечивает безопасный и аккуратный
демонтаж деталей даже с очень тугой посадкой.
Изогнутые, шарнирные и регулируемые по высоте захваты.
Усиленная резьба центрального винта для высоких нагрузок.
Быстрое размещение съёмника на детали.
Специальное покрытие резьбы (химическое оксидирование) для защиты от коррозии и облегчения вращения.
Обеспечивает безопасный демонтаж подшипника без повреждения прилегающих элементов узла.
Инженерный расчёт конструкции на многократное использование без деформирования.
Отверстие для фиксации лап выполнено не по центру, что позволяет их переворачивать и менять длину.
Конструкция устроена так, что чем больше усилие вращение, тем крепче захваты фиксируют снимаемую деталь.
Перестановка захватов на 180 градусов позволяет использовать механизм в качестве внешнего или внутреннего съемника.
Буртик, внизу головки винта, защищает от соскальзывания ключа вниз.
Широкие упоры трех лап с усилениями в нижней части обеспечивают равномерное распределение нагрузки и центровое снятие.
Как правильно снять подшипник:
Выберите модель съемника с учетом его принципа захвата (зависит от установки подшипника – на вал или в корпус) и возможности доступа к месту демонтажа.
Обратите внимание на требуемую глубину и ширину захвата, а также на диаметр вала (чем он больше, тем выше будет усилие съема).
Для удобства зажмите вал или деталь в тисках.
Уприте ходовой винт в торец вала.
Захватите лапками то кольцо подшипника, которое установлено на плотную посадку.
Начните вращать вал гаечным ключом, сделайте легкий натяг и убедитесь в соосности конструкции.
Продолжайте вращать, возникающее за счет этого давление приведет к снятию детали с вала.
Если возникла перегрузка и работа затруднена, то скорее всего съемник нужно заменить на более мощный. Его перегрузка может привести к поломке захватов, сминанию резьбы и созданию опасности для работника.
