Простое решение для точного контроля расхода газа
Вы работаете с простым редуктором и настраиваете подачу газа "на слух" или по косвенным показаниям манометра? Это приводит к перерасходу дорогостоящего газа и нестабильному качеству шва. Ротаметр с регулировочным вентилем — это простое, доступное и невероятно эффективное устройство для модернизации вашего сварочного поста. Он устанавливается на выход вашего редуктора и позволяет визуально, в реальном времени, видеть и с высокой точностью регулировать поток аргона или углекислоты, добиваясь идеальных результатов и существенной экономии.
Инженерия визуального контроля
Это устройство объединяет в себе две функции: точное измерение и плавную регулировку, превращая любой базовый редуктор в прецизионный инструмент.

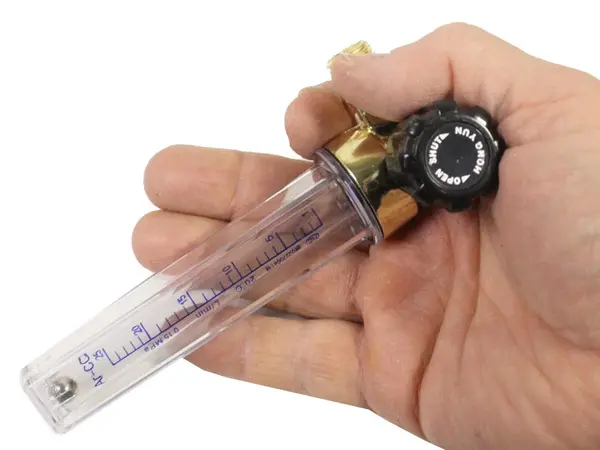

- Прямое измерение потока. Сердце прибора — поплавковый расходомер (ротаметр). В отличие от манометра, показывающего давление, ротаметр измеряет реальный объемный расход газа. Положение стального шарика в прозрачной колбе напрямую соответствует количеству литров в минуту, идущих в горелку. Это исключает любые догадки и дает полный контроль над процессом.
- Интегрированный прецизионный вентиль. Устройство оснащено собственным регулировочным вентилем. Это позволяет выполнять очень плавную и точную настройку потока, наблюдая за реакцией шарика в реальном времени. Вы можете легко выставить как малый расход в 5-7 л/мин для деликатной TIG-сварки, так и более мощный поток для работы полуавтоматом.
- Универсальность и простая установка. Ротаметр предназначен для работы с аргоном, углекислотой и их смесями. Он имеет стандартную резьбу для подключения к выходному штуцеру большинства сварочных редукторов. Модернизация вашего рабочего места займет не более одной минуты.
Примеры использования в реальной работе
Этот прибор станет незаменимым помощником для практичных сварщиков:
- Модернизация базовых редукторов: Самый простой и доступный способ превратить недорогой редуктор с манометрами в точный инструмент с визуальным контролем потока.
- Замена вышедшего из строя расходомера: Если на вашем старом редукторе сломался штатный расходомер, это быстрый и экономичный способ полностью восстановить его функциональность.
- Создание кастомных газовых постов: Может использоваться в самодельных газораспределительных системах, где требуется отдельный, независимый контроль потока на одной из линий.
- Оснащение учебного места: Отличный и недорогой способ оборудовать учебный сварочный пост наглядным прибором для изучения влияния расхода газа на качество шва.
Технические характеристики
- Тип: Вентиль с расходомером (ротаметром)
- Назначение: Регулировка и визуальный контроль расхода газа
- Установка: На выход основного редуктора
- Регулируемый газ: Аргон (Ar), Углекислота (CO2), их смеси
- Пропускная способность: от 0 до 25 л/мин
- Рабочее давление на входе: до 0,35 МПа (3,5 кгс/см2)
- Выход под шланг: 6 мм
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Часто ко мне приходят сварщики с проблемой "плохого шва", а причина оказывается в том, что их редуктор без расходомера настроен "на глазок". Этот простой ротаметр — это первое, что я советую им установить. Это как поставить точный спидометр на автомобиль, у которого был только тахометр. Из личного опыта: я взял наш самый простой редуктор с двумя манометрами и установил на него этот ротаметр. Вся операция заняла меньше минуты. Я сразу смог визуально выставить точный поток в 10 л/мин для TIG-сварки, вместо того чтобы гадать по шкале давления. Разница в удобстве и уверенности — колоссальная. И наши тесты это доказывают: это простое, но эффективное устройство. Мы проверили точность его шкалы в сравнении с электронным эталоном. В диапазоне от 5 до 20 л/мин погрешность составила не более 5-7%, что для визуального контроля является отличным показателем. Латунный корпус и вентиль выдержали все тесты на герметичность при рабочем давлении. Делюсь практическими советами для этой модели: Совет №1 (Простая установка) — Для установки просто скрутите ваш шланг с выходного штуцера редуктора, накрутите на его место ротаметр (используйте уплотнительную прокладку), а затем наденьте шланг на выходной ниппель ротаметра и зажмите хомутом. Совет №2 (Диагностика утечек) — Этот ротаметр также поможет вам найти утечки. Если после закрытия его вентиля шарик не падает на ноль, значит, у вас пропускает клапан на основном редукторе. Если шарик не падает на ноль при закрытой горелке, но открытом вентиле ротаметра — ищите утечку в шланге. Совет №3 (Вертикальное положение) — Для точных показаний колба ротаметра всегда должна быть в вертикальном положении. Убедитесь, что после установки на редуктор он не заваливается набок. Мой вердикт: этот ротаметр с вентилем — самый простой, быстрый и доступный способ кардинально повысить точность вашего сварочного поста. Он превращает любой базовый редуктор в инструмент с прецизионным визуальным контролем, что напрямую ведет к улучшению качества швов и экономии защитного газа. Это идеальное решение для модернизации существующего оборудования. Он успешно прошел наши тесты на точность и герметичность и является умным вложением для каждого практичного сварщика. Я лично проверю его комплектность и плавность хода вентиля перед отправкой.
