Інженерний задум: Максимальне зусилля при мінімальній висоті
Перед інженерами Workman стояло завдання: створити потужний затискний пристрій, який забезпечував би швидку та надійну фіксацію заготовки, але при цьому не заважав би подальшим операціям — шліфуванню, фрезеруванню або складанню. Стандартні струбцини громіздкі, а вертикальні притиски мають рукоятку, що виступає вгору. Рішенням став горизонтальний притиск GH‑204‑GB — низькопрофільний, потужний та неймовірно швидкий у роботі.
Горизонтальні притиски: Ключові відмінності та принцип роботи

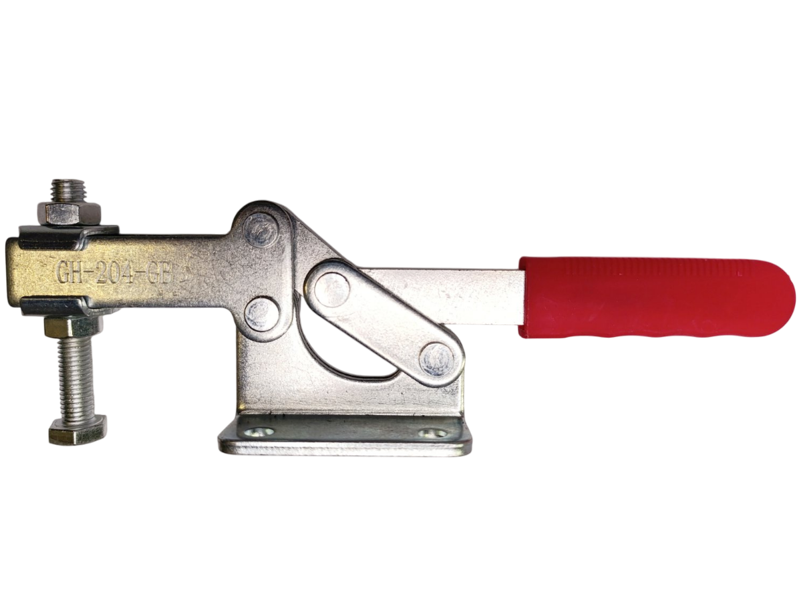

Горизонтальні важільні притиски — це особливий клас оснащення, створений для ситуацій, де важлива не тільки сила фіксації, але й вільний простір над заготовкою. На відміну від вертикальних притисків, у яких рукоятка в затиснутому положенні дивиться вгору, у горизонтального GH‑204‑GB рукоятка опускається і розташовується паралельно до робочої поверхні. Це інженерне рішення дозволяє вільно працювати над деталлю будь-яким інструментом, не боячись зачепитися.

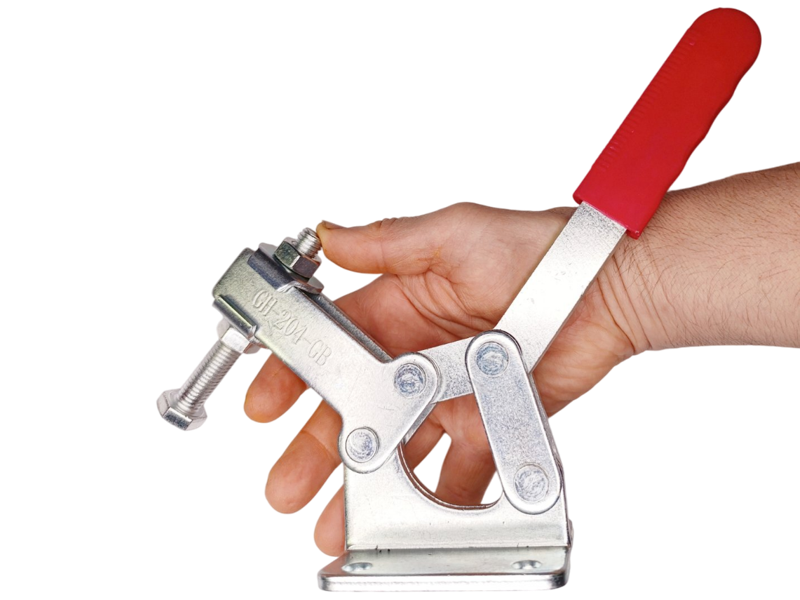

Принцип дії заснований на системі важелів. Коли ви опускаєте рукоятку, шарнірний механізм перетворює невелике зусилля вашої руки на потужний вертикальний тиск притискного болта. У крайньому нижньому положенні система самоблокується, надійно утримуючи деталь навіть за сильних вібрацій. Один рух руки — і заготовка зафіксована. Ще один — і вона вільна.
Технології та матеріали: Запас міцності Workman
Надійність притиску визначається якістю матеріалів та точністю виготовлення. Ми в Workman не йдемо на компроміси:
- Гарячекатана сталь. Всі силові елементи притиску виготовлені з міцної гарячекатаної сталі. Цей матеріал забезпечує необхідну жорсткість та стійкість до деформації під навантаженням.
- Антикорозійне покриття. Кожна деталь покрита шаром цинку. Це не тільки надає професійного вигляду, але й надійно захищає притиск від іржі при роботі в умовах підвищеної вологості, наприклад, в гаражі або при зварювальних роботах.
- Потужний притискний болт М12. Регулювання висоти та сили притиску здійснюється масивним болтом М12х80 з гумовим наконечником. Дві контргайки дозволяють точно виставити та надійно зафіксувати необхідне положення, а гумовий наконечник захищає деталь від пошкоджень. Номінальне зусилля 630 кг — це показник міцності конструкції, для довгої служби ми рекомендуємо працювати із зусиллям 60-70% від максимального.
Сценарії застосування: Швидкість та надійність у дії
Цей притиск — універсальний помічник, який значно прискорює та спрощує безліч операцій:
- Столярні роботи: Швидка фіксація заготовок на верстаті для шліфування, фрезерування, склеювання або свердління. Незамінний при створенні складальних кондукторів.
- Зварювальні роботи: Надійне утримання невеликих деталей для точного позиціонування та прихватки. Оцинкована поверхня стійка до зварювальних бризок.
- Складальні операції: Фіксація елементів при складанні меблів, електронних плат або інших виробів, де потрібно утримувати деталь, поки вільні обидві руки.
- Механічна обробка: Закріплення деталей на столі свердлильного верстата для безпечного та точного свердління отворів.

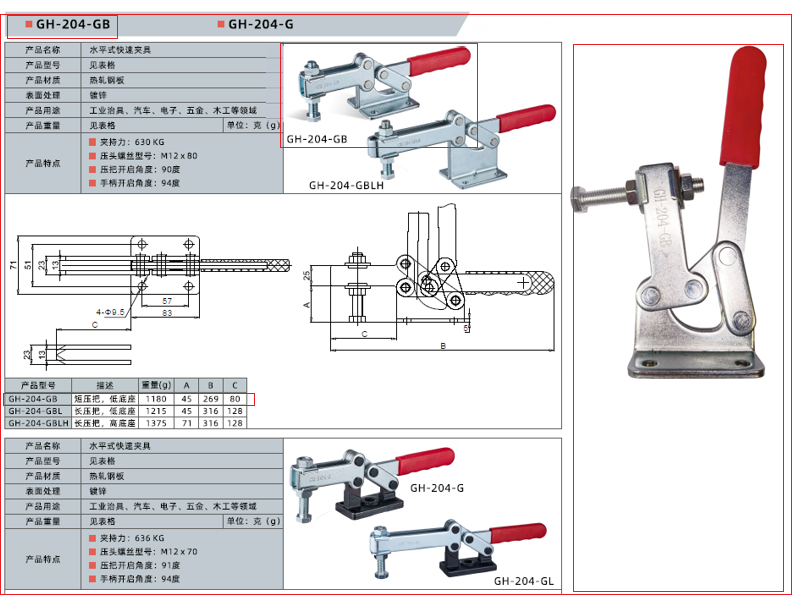

Технічні характеристики
- Бренд: Workman
- Модель: GH‑204‑GB
- Тип: Горизонтальний важільний притиск
- Утримуюче зусилля: до 630 кг
- Притискний болт: M12 × 80 мм
- Кут відкриття важеля: 90°
- Кут відкриття рукоятки: 94°
- Матеріал: Гарячекатана сталь
- Покриття: Цинкування
- Вага: 1180 г
Коментар від провідного спеціаліста
Мене звати Орест Коваль, я провідний спеціаліст Workman. Нашим завданням при розробці серії GH-204 було створити не просто притиск, а надійний "робочий вузол" для майстерні, який служитиме роками. Перш ніж запустити цю модель в серію, ми випробовуємо їх на циклічність: 50 000 циклів "відкрив-закрив" під навантаженням 450 кг. Після цього ми перевіряємо знос сталевих осей мікрометром — він не повинен перевищувати 0.08 мм. Це гарантує, що механізм не розбовтається і буде забезпечувати надійну фіксацію протягом усього терміну служби. З особистого досвіду: я використовую ці притиски у своїх власних кондукторах для свердління. Головне для мене — повторюваність. Я знаю, що заготовка буде затиснута з однаковим зусиллям і в точно заданому положенні щоразу, що критично важливо при серійній роботі. Пара професійних порад: Порада №1 (Працюйте з запасом) — Не працюйте на межі. Номінальне зусилля 630 кг — це показник міцності конструкції. Для довгої та безвідмовної роботи я рекомендую налаштовувати притискний болт на зусилля в 350-450 кг — цього з головою вистачить для 99% столярних та складальних завдань. Порада №2 (Точне налаштування) — Використовуйте обидві гайки на притискному болті. Нижньою гайкою виставте потрібну висоту, а верхньою законтріть її. Так налаштування ніколи не зіб'ється від вібрацій. Порада №3 (Догляд) — Раз на місяць наносьте краплю густої змазки на всі шарнірні з'єднання. Це забезпечить плавність ходу та додатково захистить від корозії. Мій вердикт: це притиск, спроектований з подвійним запасом міцності. Я особисто контролюю якість сталі та точність складання кожної партії, що надходить на склад, і можу з упевненістю стверджувати: ви отримуєте надійний промисловий вузол за ціною побутового.
