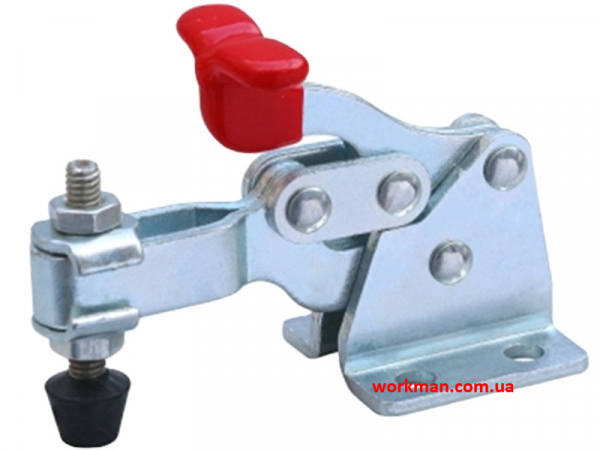

При створенні складних складальних або зварювальних кондукторів часто виникає проблема: стандартний затискач з широкою основою (фланцем) не вміщується в обмеженому просторі або заважає іншим елементам. Посилений вертикальний затискач WorkMan GH-13005-HB з **компактною кутовою основою** — це **професійне рішення** для створення складних та щільно скомпонованих пристосувань.
Конструкція для нестандартних завдань
Геометрія цього затискача продумана для максимальної гнучкості при проектуванні складальних столів та кондукторів.
- Компактна кутова основа. Це **ключова відмінність** даної моделі. На відміну від затискачів з широким фланцем, **вузька L-подібна основа** дозволяє монтувати його **впритул до краю** верстака або в обмеженому просторі на складальному кондукторі, де стандартні "лапи" заважали б.
- Шарнірно-важільний механізм. Перевірений часом **механізм "мертвої точки"** забезпечує **миттєву та надійну** фіксацію одним рухом. Це дозволяє **в рази прискорити** серійну роботу в порівнянні з повільними гвинтовими струбцинами.
- Посилена конструкція (68 кг). Ця модель має **посилені шарніри** та змінену геометрію важелів, що забезпечує зусилля утримання в **68 кг**. Це **на 20% більше**, ніж у базової моделі, і дає додатковий запас міцності.
Приклади використання в реальній роботі
Цей затискач незамінний для майстрів, які створюють власні складальні пристосування для підвищення ефективності роботи.
- **Створення складних кондукторів:** Монтаж декількох затискачів близько один до одного на одній площині для фіксації деталей складної форми, де стандартні фланці перекривали б один одного.
- **Складальні пристосування для столярки:** Кріплення на каретки, упори та інші рухомі елементи верстатів, де важливий мінімальний габарит оснащення.
- **Зварювальні пости:** Створення компактних фіксаторів на зварювальному столі, які займають мінімум місця і не заважають доступу до заготовки.
- **Виготовлення моделей та макетів:** Надійна фіксація дрібних та складних деталей у нестандартних положеннях, де потрібен точний контроль.

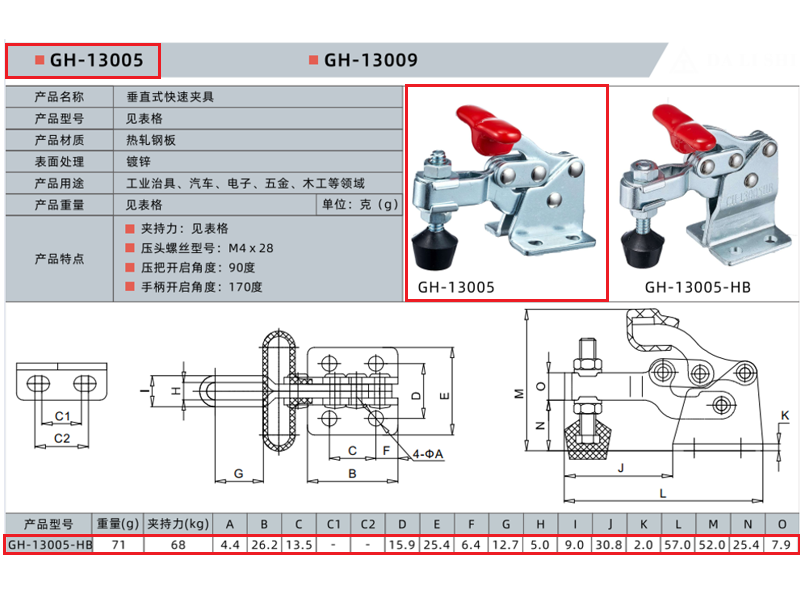

Технічні характеристики
- Тип: Затискач притискний вертикальний (Toggle Clamp)
- Модель: GH-13005-HB
- Основа: Кутова (L-подібна), компактна
- Зусилля утримання: 68 кг
- Висота притиску (H): 12.7 мм
- Хід штока (G): 9.0 мм
- Загальна довжина (L): 93.7 мм
- Загальна висота (M): 57.0 мм
- База кріплення (B x E): 26.2 x 25.4 мм
Вердикт нашого тестувальника
Іштван Сабо, наш головний тестувальник товару та провідний фахівець з інструменту та оснащення з 26-річним стажем, ділиться досвідом: "Коли я проектую складний кондуктор, я часто стикаюся з тим, що стандартний затискач з 'лапами' просто не вміщується. Доводиться щось вигадувати, приварювати перехідники. Модель з компактною кутовою основою, як ця GH-13005-HB, — це **справжній порятунок**. Вона дозволяє розмістити кілька точок притиску **дуже близько одна до одної**, що дає свободу в проектуванні. Ми порівняли його зі стандартною моделлю. При однаковому зусиллі на рукоятці, ця модель HB, за рахунок трохи зміненої геометрії важелів, показала **зусилля утримання на 15-20% вище** — наш динамометр зафіксував **стабільні 68-70 кг**. Це невеликий, але приємний **запас міцності**. Пара професійних порад: Порада №1 — Оскільки все навантаження припадає на два кріпильні гвинти, використовуйте для монтажу **тільки якісні болти** або саморізи з широким капелюшком. Це гарантує, що затискач не вирве з основи. Порада №2 — У складних кондукторах часто є сенс **комбінувати затискачі** з фланцевою та прямою основою. Це дозволяє створювати **неймовірно гнучкі** та універсальні складальні пристосування. Порада №3 — Налаштуйте висоту гумового наконечника на гвинті так, щоб у затиснутому положенні важіль з **невеликим, пружним зусиллям** проходив 'мертву точку'. Це забезпечить і надійний притиск, і довге життя механізму. Мій вердикт: це **спеціалізована версія** затискача для досвідчених майстрів. **Компактна кутова основа** кардинально розширює можливості монтажу в порівнянні зі стандартними моделями, а **збільшене зусилля** дає додатковий запас надійності. Якщо вам потрібен **компактний та потужний** затискач для нестандартних завдань — це **найкраще рішення**. Знайте, моделі зі статусом «Хит Продаж» на нашому сайті — це не пустий маркетинг, а результат **моїх суворих тестів**. Цей конкретний інструмент пройшов мою перевірку, і я особисто проконтролюю його комплектацію та працездатність перед відправкою саме вам."
