Точна та швидка фіксація для делікатних робіт

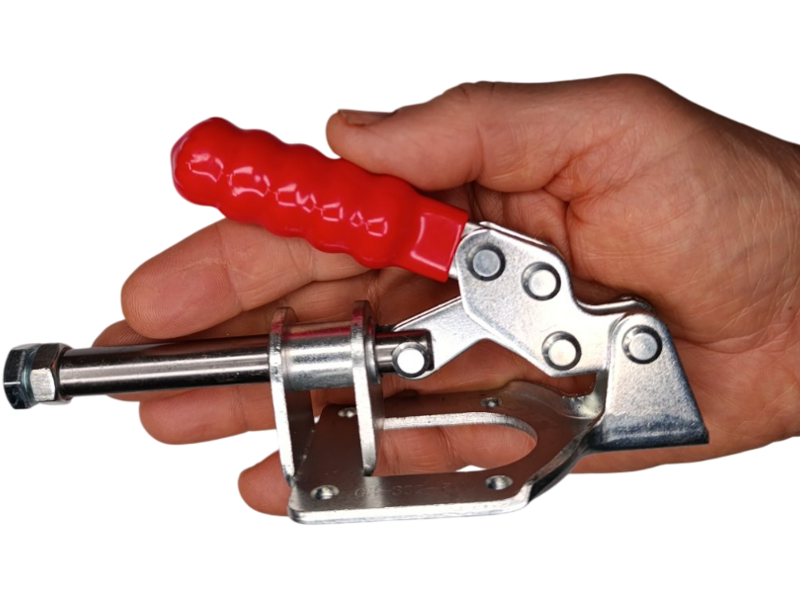

При роботі з дрібними деталями в моделізмі, електроніці або точній столярній справі звичайні струбцини та лещата часто виявляються занадто громіздкими та незручними. Завдання вимагає швидкого, повторюваного та делікатного закріплення заготовки. Саме для цього створений компактний штовхаючий міні-притиск WorkMan GH-302-FM. Цей мініатюрний пристрій, що легко вміщується на долоні, призначений для створення складальних кондукторів та пристосувань, забезпечуючи миттєву та надійну фіксацію невеликих планок, панелей та зразків.
Інженерія точної фіксації в мініатюрі
Незважаючи на компактний розмір, в основі цього притиску лежать серйозні інженерні принципи, що забезпечують його ефективність.
- Штовхаючий (Push-Pull) принцип дії. На відміну від класичних притисків, які тиснуть на деталь зверху, ця модель працює вздовж своєї осі — штовхає заготовку вперед. Це ідеально для завдань, де потрібно щільно притиснути невелику деталь до упору або базової поверхні всередині складального пристосування (кондуктора), забезпечуючи ідеальне позиціонування.
- Шарнірно-важільний механізм. В основі роботи лежить ефективна система важелів. Легкий рух рукоятки перетворюється на значне зусилля на штоку. Найважливішою особливістю є "мертва точка" механізму: в затиснутому положенні він самоблокується і не може мимовільно відкритися, надійно утримуючи деталь без необхідності постійно докладати зусилля до рукоятки.
- Компактність для складних завдань. Головна перевага цього міні-притиску — його розмір. Він дозволяє розміщувати відразу кілька таких пристроїв на невеликій площі, створюючи складні кондуктори для одночасної фіксації декількох дрібних елементів. Це незамінно при серійному складанні мініатюрних виробів.
Приклади використання в реальній роботі
Цей міні-притиск стане незамінним помічником у завданнях, що вимагають точності та швидкості:
- Створення складальних кондукторів: Для серійного та точного склеювання невеликих шкатулок, рамок, ящичків або інших столярних виробів.
- Моделізм та виготовлення макетів: Надійна фіксація дрібних та крихких деталей літаків, кораблів або архітектурних макетів під час склеювання або фарбування.
- Роботи з електронікою: Закріплення друкованих плат або невеликих корпусів для зручного паяння та монтажу компонентів.
- Ювелірна справа та хобі: Утримання невеликих заготовок при обробці, гравіюванні або поліруванні, де потрібна акуратність та вільні руки.

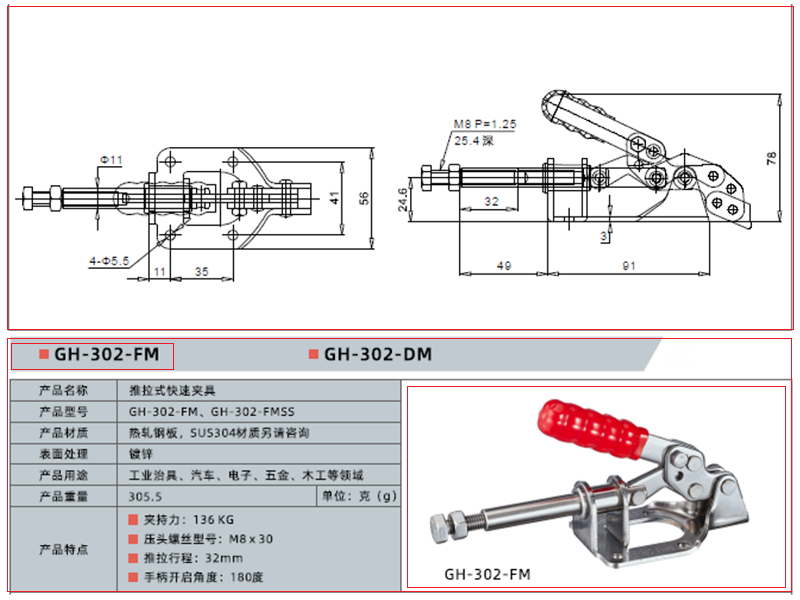

Технічні характеристики
- Тип: Міні-притиск штовхаючого типу (Push-Pull)
- Призначення: Для фіксації дрібних та компактних деталей
- Зусилля утримання: до 136 кг
- Хід штовхача (штока): 32 мм
- Тип притискного гвинта: М8 × 30 мм
- Кут відкриття рукоятки: 180°
- Матеріал: Вуглецева сталь з цинковим покриттям
- Вага: 305 г
Вердикт нашого тестувальника
Мене звати Іштван Сабо. У моїй майстерні є масивні лещата та струбцини, але для 80% делікатних робіт вони марні — занадто громіздкі та грубі. Ось для таких завдань і створений цей мініатюрний притиск. З особистого досвіду: я робив невеликий кондуктор для склеювання 20 однакових дерев'яних шкатулок. Мені потрібно було швидко і з однаковим зусиллям притискати бічні стінки. Я встановив чотири таких притиски GH-302-FM на основу. Весь процес фіксації займав 2 секунди, і кожна скринька була зібрана з ідеальною точністю. І наші тести це підтвердили: незважаючи на його мініатюрний розмір, механізм дуже ефективний. Ми доклали до рукоятки зусилля всього в 5 кг, а на виході штока наш динамометр зафіксував притискне зусилля в 130 кг! Це співвідношення приблизно 1:26, що говорить про високу ефективність важільної системи. Люфт у шарнірах після 1000 циклів спрацьовування не перевищив 0.1 мм, що гарантує повторюваність фіксації. Ділюся професійними порадами для цієї моделі: Порада №1 (Створення кондуктора) — Для точної роботи змонтуйте ці притиски на товстій основі з фанери або МДФ. Штовхаюча дія ідеально підходить для притискання дрібних деталей до заздалегідь встановлених упорів, забезпечуючи ідеальне суміщення. Порада №2 (Точне налаштування) — Притискний гвинт на штоку регулюється. Перед початком серійної роботи використовуйте один зразок деталі, щоб точно виставити положення гвинта за допомогою двох контргайок. Це забезпечить однакове зусилля затиску для всіх наступних деталей. Порада №3 (Комбіноване використання) — Ці міні-притиски відмінно працюють у групах. Ви можете встановити кілька штук для одночасної фіксації різних частин невеликої збірки, повністю звільнивши руки для основної роботи. Мій вердикт: це чудовий спеціалізований інструмент для точної та делікатної роботи з дрібними деталями. Не дайте цифрі "136 кг" ввести вас в оману — його справжня сила в мініатюрності та швидкодії. Він ідеальний для моделізму, електроніки, створення невеликих столярних виробів та будь-яких завдань, де потрібна швидка та повторювана фіксація невеликих заготовок. Це незамінний помічник для хобі, макетної майстерні або лабораторії. Цей міні-притиск блискуче пройшов мої тести, і перед відправкою я особисто перевірю плавність ходу його механізму та комплектацію.
