При серійному виготовленні деталей, чи то свердління, зварювання або фрезерування, використання звичайних гвинтових струбцин забирає занадто багато часу. Кожну заготовку доводиться довго закручувати та розкручувати. Важільний притиск — це промисловий стандарт для швидкої та надійної фіксації, що дозволяє закріпити або звільнити деталь одним рухом руки. Модель GH-203-FL — це потужний горизонтальний притиск, створений для професійного оснащення та найвідповідальніших завдань.
Принцип дії та відмінність від вертикальних притисків
Важільні (або шарнірні) притиски працюють за принципом колінно-важільного механізму. При опусканні рукоятки система важелів проходить "мертву точку" і самоблокується, створюючи величезне зусилля на притискному гвинті. Це дозволяє миттєво і дуже сильно зафіксувати деталь. Головна відмінність горизонтального притиску від вертикального полягає в положенні рукоятки в затиснутому стані:
- У вертикального притиску рукоятка в затиснутому положенні дивиться вгору. Це зручно, коли доступ до заготовки потрібен збоку.
- У цього, горизонтального притиску, рукоятка в затиснутому положенні лягає паралельно до столу. Це його ключова перевага: над затиснутою деталлю залишається повністю вільний простір, що дозволяє безперешкодно працювати інструментом (фрезером, дрилем) по всій її поверхні.
Інженерні рішення для потужності та надійності
Ця модель відрізняється продуманою конструкцією та високим запасом міцності, що дозволяє використовувати її в найбільш навантажених операціях.
- Колосальна сила утримання 227 кг. Цей притиск здатний створювати зусилля, достатнє для надійної фіксації заготовок навіть при найінтенсивніших операціях, таких як фрезерування або силове свердління, повністю виключаючи вібрації та зміщення деталі.
- Низькопрофільна горизонтальна фіксація. У затиснутому стані рукоятка розташована низько та паралельно до робочої поверхні. Це не тільки економить місце, але і є головною вимогою безпеки та зручності при роботі на верстатах, де інструмент рухається над заготовкою.
- Міцна сталева конструкція. Притиск виготовлений з товстої гарячекатаної сталі з цинковим покриттям. Він не деформується під навантаженням, не боїться ударів та надійно захищений від корозії, що гарантує довгий термін служби в умовах майстерні.
- Швидке налаштування під будь-яку товщину. Притискний гвинт з різьбою М8 та гумовим наконечником дозволяє легко та швидко відрегулювати висоту затиску під заготовки різної товщини, а м'який наконечник захищає деталь від пошкоджень.
Приклади використання в реальній роботі
Цей притиск — ідеальна основа для створення професійного виробничого оснащення.
- Створення столярних кондукторів (jigs) для серійного свердління отворів або фрезерування пазів, де потрібна швидка зміна заготовок.
- Надійна фіксація металевих деталей на зварювальному столі для їх точного позиціонування та зварювання.
- Побудова складальних пристосувань (fixtures) для склеювання або складання виробів, що вимагають жорсткої та нерухомої фіксації елементів.
- Використання в якості штатного швидкозатискного елемента на свердлильних, фрезерних та шліфувальних верстатах.
Технічні характеристики

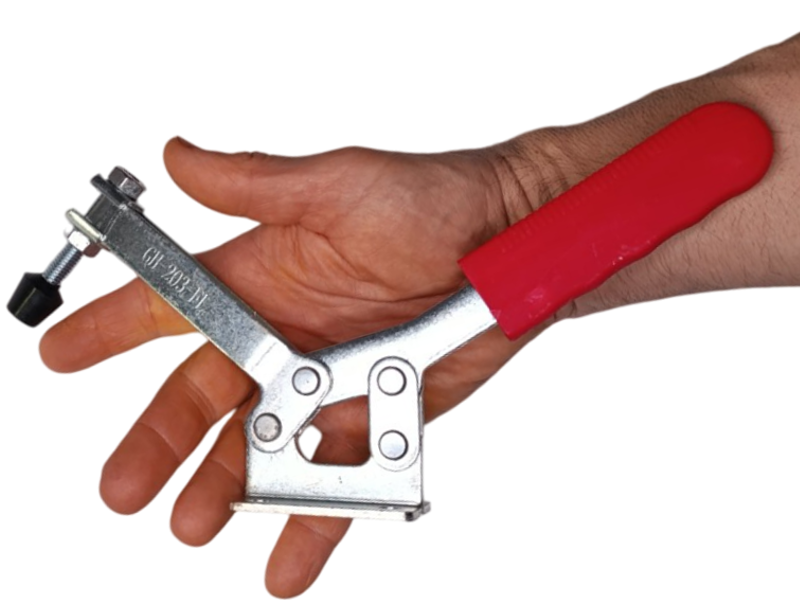

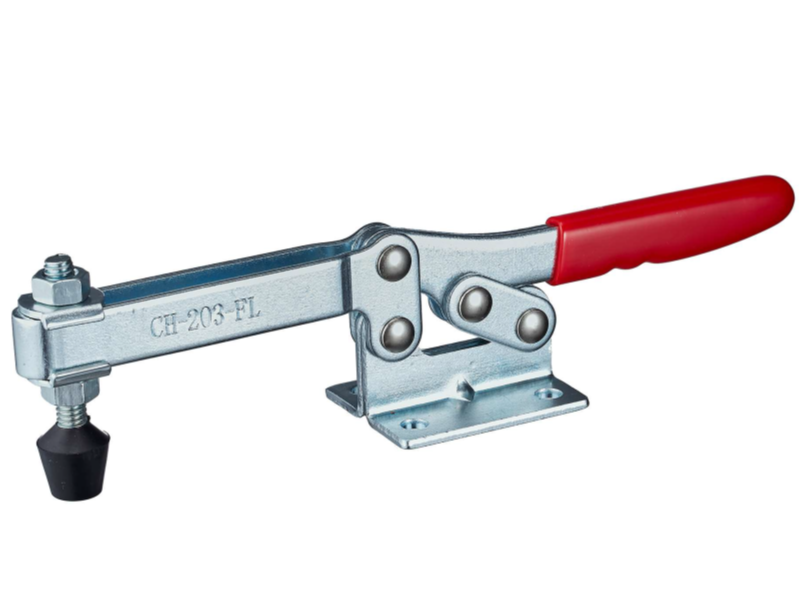

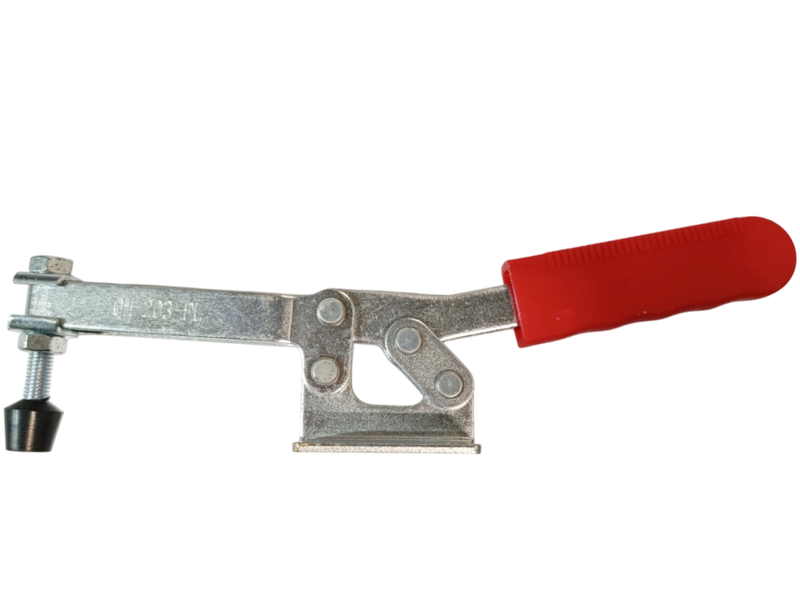

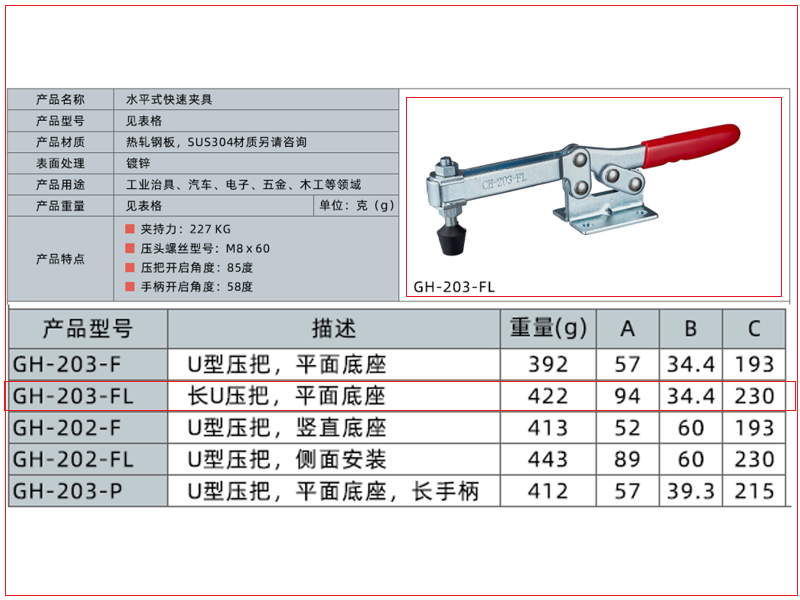

- Тип: Притиск важільний, горизонтальний (Toggle Clamp)
- Модель: GH-203-FL
- Сила утримання: 227 кг
- Матеріал: Гарячекатана сталь
- Покриття: Цинкування
- Притискний гвинт: M8×60 мм з гумовим наконечником
- Кут відкриття притискної частини: 85°
- Кут відкриття рукоятки: 58°
Вердикт нашого тестувальника
Коли мені потрібно зробити не один, а двадцять однакових виробів, я не розмічаю кожен. Я витрачаю годину і створюю спеціальний кондуктор (jig). І основа будь-якого хорошого кондуктора — це правильні, швидкі та потужні притиски. Ці горизонтальні затискачі — мої фаворити для більшості завдань, тому що вони не заважають працювати інструментом над деталлю. І наші тести це підтвердили: ми зібрали простий свердлильний кондуктор. Спочатку встановили вертикальний притиск. Він відмінно тримав деталь, але його рукоятка стирчала вгору і заважала підвести патрон свердлильного верстата близько до краю заготовки. Потім ми встановили цей горизонтальний притиск. Він тримав деталь так само потужно, але рукоятка лягла вздовж столу, повністю звільнивши робочий простір зверху. Для операцій, де інструмент рухається над деталлю, це єдине правильне рішення. Ділюся своїми напрацюваннями: Порада №1 (Правильна установка) — При монтажі притиску на кондуктор, спочатку затисніть вашу еталонну деталь. Переконайтеся, що в затиснутому положенні рукоятка знаходиться в зручному для вас місці і не блокує доступ до інших елементів. Тільки після цього остаточно прикручуйте основу. Порада №2 (Налаштуйте зусилля гвинтом) — Сила притиску регулюється висотою гумового упору. Якщо вам потрібно просто злегка притиснути деталь для склеювання, викрутіть гвинт вище. Якщо потрібна мертва хватка для фрезерування, закрутіть його нижче. Знайдіть свій баланс, щоб не пошкодити деталь. Порада №3 (Змащуйте шарніри) — Це простий і дуже надійний механізм, але він любить догляд. Крапля густої змазки в усі шарнірні з'єднання раз на півроку забезпечить плавну роботу і продовжить термін служби притиску вдвічі. Мій вердикт: це не просто струбцина, це елемент професійного виробничого оснащення. Незамінний інструмент для створення кондукторів, шаблонів та будь-яких пристосувань для швидкої та серійної роботи. Його потужність, швидкість і, головне, низький профіль у затиснутому стані роблять його промисловим стандартом для деревообробки, металообробки та зварювання.
