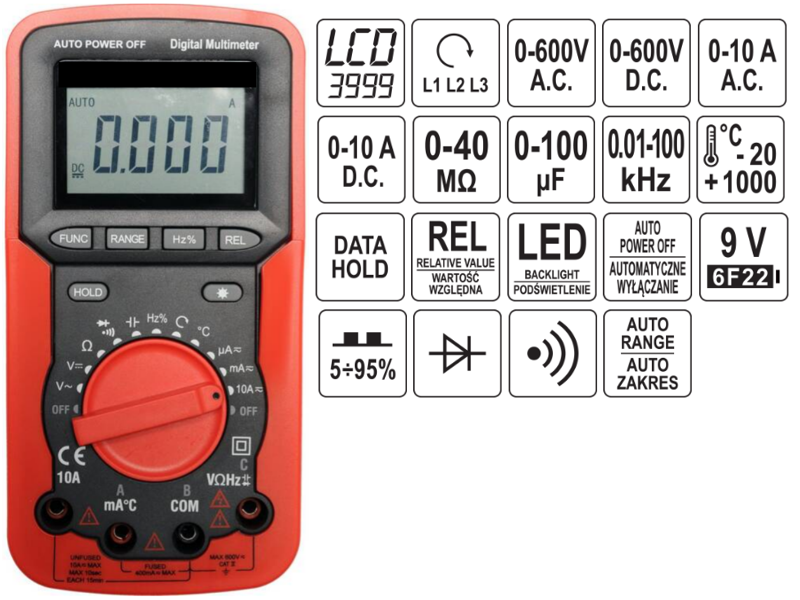

Технічні характеристики:
Частота дискретизації: 2-3 на секунду.
Вимірювання напруги змінного струму: від 0 до 600 Вольт ± 1,2%.
Вимірювання напруги постійного струму: від 0 до 600 Вольт ± 1,0%.
Вимірювання ємності: 0-100μF ± 8%.
Вимірювання опору: 0-40MΩ ± 2,5%.
Вимірювання температури: -20°С до 1000°С.
Змінний струм: 0-10А ± 3,0%.
Постійний струм: 0-10А ±2,0%.
Прозвонка ланцюга: вбудований зумер.
Перевірка діодів: 1 мА, 1,5 Вольт.
Вага: 350 грам.
Дисплей: LCD - відображає максимальний результат: 3999.
Маркування перевантаження: відображається символ "OL".
Маркування поляризації: відображається знак "-" перед результатом вимірювання.
Робоча температура: 0 ÷ 40º C; за відносної вологості повітря <75%.
Зовнішні розміри: 165 x 83 x 47 мм.
Кнопка "HOLD"
Служить для збереження на дисплеї виміряного значення.
Натискання кнопки означає, що дане виміряне значення залишиться на дисплеї навіть після закінчення вимірювання.
Для повернення в режим вимірювання необхідно знову натиснути кнопку "HOLD".
Коли ця функція увімкнена, на дисплеї загоряється індикатор "H".
Кнопка "Hz%".
Якщо перемикач встановлений у позиції "Hz%", кнопка слугує для вибору вимірювання частоти "Hz"(Гц) або робочого циклу "%".
Коли цю функцію ввімкнено, на дисплеї загоряється відповідний індикатор.
Кнопка "REL"
Кнопка дає можливість вимірювати відносне значення.
Функція доступна для кожної позиції перемикача, крім вимірювання частоти і робочого циклу.
Натискання кнопки "REL" під час вимірювання призводить до обнулення дисплея і приймає значення перед висвічуванням значення, як вихідний рівень. Новий вимір покаже різницю між виміряним значенням і збереженим відносним.
Повторне натискання кнопки призведе до повернення в режим нормального вимірювання.
Коли цю функцію ввімкнено, на дисплеї загоряється індикатор "REL".
Кнопка "*"
Служить для підсвічування екрана цифрового метра.
Для того щоб під'єднати підсвічування, потрібно натиснути і притримати кнопку близько 2 секунд.
Щоб вимкнути підсвічування потрібно повторно натиснути кнопку.
Підсвічування також вимикається автоматично після закінчення 15 секунд.
Вимірювання напруги
Підключити вимірювальні дроти в гнізда з позначенням "VΩHz" (ВОмГц) і "COM".
Перемикачем діапазонів встановити в позиції вимірювання постійної напруги або змінної напруги.
Вимірювальні дроти паралельно приєднати до електричного кола і зняти результат вимірювання напруги.
Вимірювання інтенсивності струму
Залежно від передбачуваного значення вимірюваної інтенсивності струму вимірювальні дроти під'єднати в гніздо "mAOC"(мАОС) і "COM" або в гніздо "10A" і "COM".
Встановити перемикач на потрібний діапазон вимірювання, а кнопкою "SELECT." вид вимірюваного струму.
Максимальна інтенсивність вимірювального струму в гнізді "mA" (мА) може досягати 400 мА, у разі вимірювання струму понад 400 мА, необхідно під'єднати вимірювальний дріт до гнізда "10A".
Вимірювання опору
Підключити вимірювальні дроти в гнізда з позначенням "VΩHz" (ВОмГц) і "COM", перемикач діапазонів встановити в позицію вимірювання опору.
Вимірювальні щупи прикласти до клем вимірюваного елемента і зняти результат вимірювання.
Для отримання більш точних результатів вимірювання, за необхідності змінити діапазон вимірювання.
Вимірювання ємності
Підключити вимірювальні дроти в гнізда з позначенням "VΩHz" (ВОмГц) і "COM", перемикач діапазонів встановити в позицію вимірювання ємності. Перед вимірюванням переконайтеся, що конденсатор розряджений.
Тестування діодів
Підключити вимірювальні дроти в гнізда, які позначені "VΩHz"(ВОмГц) і "COM", перемикач діапазонів встановити на символ діода.
Кнопкою "SELECT." вибрати тестування діодів, на дисплеї горить індикатор діода.
Вимірювальні щупи прикласти до виходів діода в напрямку провідності та в непровідному напрямку.
Коли діод робочий, при під'єднаному діоді в пропускному напрямку побачимо падіння напруги, виражені на цьому діоді в мВ.
При підключенні в непровідному напрямку на дисплеї загориться індикатор "O.L".
Робочі діоди характеризуються низьким опором у напрямку провідності та великим опором у непровідному напрямку.
Тест провідності
Підключити вимірювальні дроти в гнізда, які позначені "VΩHz"(ВОмГц) і "COM".
Кнопкою "SELECT" вибрати тестування провідності, на дисплеї загориться індикатор зумера.
Під час використання цифрового метра для вимірювання провідності, вбудований зумер дає звуковий сигнал щоразу, коли вимірюваний опір знижується нижче 50 Ом.
Вимірювання температури
Підключити вимірювальні щупи термопара в гнізда, які позначені "mAOC" (мАОС) і "COM".
Перемикач цифрового метра встановити в положення "OC".
Термопар прикласти до вимірювального об'єкта.
Термопар, що під'єднаний до продукту, дає можливість вимірювати тільки до 250 OC.
Вимірювання частоти
Підключити вимірювальні дроти в гнізда, які позначені "VΩHz"(ВОмГц) і "COM".
Кнопкою "SELECT" вибрати вимірювання частоти, на дисплеї загориться індикатор "Hz"(Гц).
Зняти результат вимірювання з дисплея.
У разі вимірювання частоти напруга вимірюваного сигналу має бути в приладі від 1 В rms до 20 В rms.
У разі вимірювання сигналу вищої напруги, більш ніж 20 В rms, точність вимірювання перевищує діапазон, який вказано в таблиці.
Вимірювання коефіцієнта заповнення
Підключити вимірювальні дроти в гнізда, які позначені "VΩHz"(ВОмГц) і "COM".
Кнопкою "SELECT" вибрати вимірювання коефіцієнта заповнення, на дисплеї загориться індикатор "%".
Зняти результат вимірювання на дисплеї.
Визначення чергування фаз
Підключити вимірювальні затискачі "крокодил" до вимірювальних проводів. Підключити вимірювальні дроти до приладу в такому порядку: зелений дріт до клеми "A", чорний дріт до клеми "B", червоний дріт до клеми "C". Крокодилові затискачі підключити до клем кожної фази.
Якщо загориться індикатор "OK ABC", це означає, що почерговість фаз відповідає руху годинникових стрілок (фаза, підключена до A - фаза, підключена до B - фаза, підключена до C).
Якщо загориться індикатор "ABC", це означає, що черговість фаз відповідає руху проти годинникових стрілок.
У разі відсутності сигналу однієї з фаз, буквений символ цієї фази не загориться на дисплеї.
Наприклад, якщо загубиться сигнал фази, яка під'єднана до клеми "C", на
дисплеї горітимуть індикатори з літерами "AB".
Діапазон вимірювання: 200 В ÷ 420 В (трифазне джерело змінного струму).
