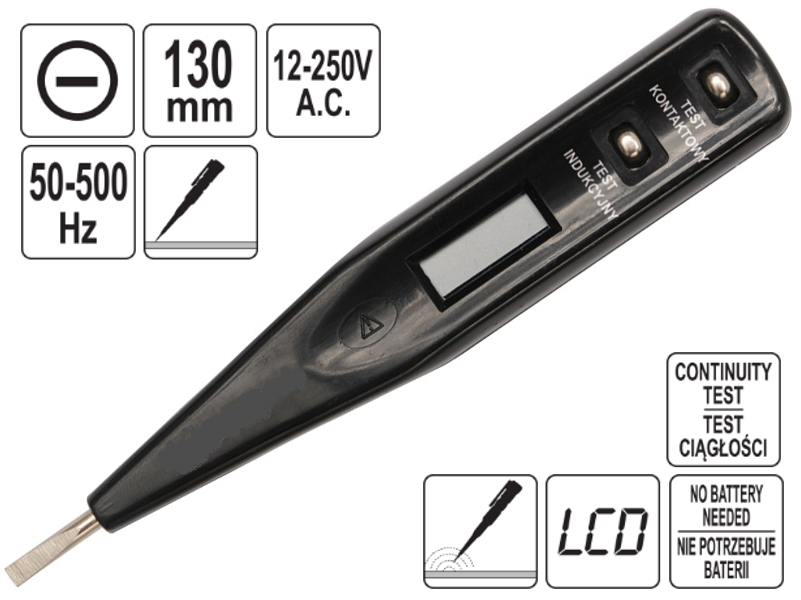

Технічні характеристики:
Діапазон напруги: від 12 до 250 вольт.
Частота: від 50 до 500 Гц.
Призначення: для механіків, ремонтних техніків, які експлуатують електроустановки, а також для звичайних користувачів побутових розеток.
Особливості:
Дозволяє вимірювати і виявляти змінну напругу.
Наявність напруги відображається на рідкокристалічному екрані.
Перевірка проводиться на дотик або індукційним методом тільки шляхом наближення індикатора до установки, що перевіряється.
Вістря пристрою має форму шліцьової плоскої викрутки, але рекомендується використовувати пристрій виключно за призначенням.
Вимірювання і завдання, пов'язані з гвинтами, слід виконувати за допомогою відповідних інструментів, наприклад ізольованої викрутки.
Робота з індикатором
Індикатор дозволяє здійснювати два види вимірювань: контактні та індуктивні.
Контактний вимір.
Помістіть наконечник пристрою на не ізольований елемент, що проводить змінний струм.
Помістіть палець на поле, яке позначається як "Тестовий контакт".
На дисплеї з'явиться символ спалаху блискавки і значення виміряної напруги.
Індикатор показує не точне значення напруги, а її діапазон. Доступні значення: 12, 36, 55, 110 і 220 В.
Індикатор завжди відображає верхній діапазон вимірюваної напруги і всі нижні діапазони.
Наприклад, у разі, якщо значення виміряної напруги становить приблизно 55 В, на дисплеї з'явиться символ спалаху блискавки, а також такі значення: 12, 36 і 55 В.
Індикацію заданого діапазону видно вже за напруги, що становить приблизно 70% від номінального діапазону.
Індуктивне вимірювання.
Помістіть вістря приладу на ізоляцію елемента, що проводить змінний струм. Помістіть палець на поле, яке позначається як "Індукційний тест".
Має відображатися символ спалаху блискавки, а якщо його немає, то це означає, що елемент не перебуває під напругою або перевищено діапазон вимірювання.
Рекомендується провести додаткові вимірювання, щоб переконатися, що цей елемент дійсно не активний.
Індуктивні вимірювання можуть застосовуватися для виявлення обриву електричного кола.
