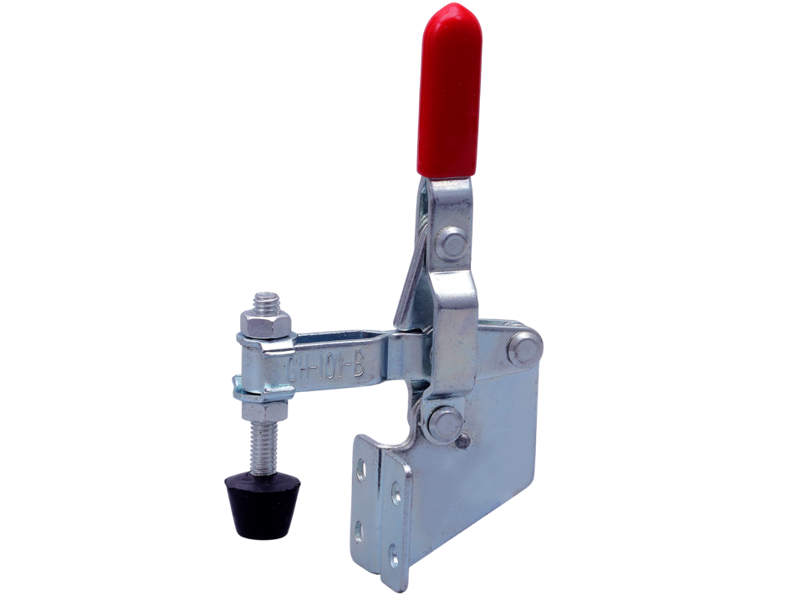

Як закріпити заготовку на фрезерному столі, просвердлити сотню однакових отворів у деталях або прихопити зварюванням дрібні елементи, коли кожна секунда на рахунку? Використовувати гвинтові струбцини для таких серійних операцій — довго та неефективно. Саме для цього і був розроблений шарнірно-важільний притиск. Модель GH-101-B — це компактний, але потужний інструмент, який дозволяє зафіксувати або звільнити деталь одним рухом руки за долю секунди.
Інженерна механіка швидкого затиску
- Шарнірно-важільний механізм (Toggle-Lock). В основі конструкції лежить геніальний за своєю простотою принцип "мертвої точки". Невелике зусилля, докладене до рукоятки, перетворюється системою важелів на потужну утримуючу силу. Коли рукоятка проходить центральну точку, механізм самоблокується і надійно утримує деталь, не слабшаючи від вібрацій або випадкових торкань.
- Регульоване зусилля та захист деталі. Утримуюче зусилля в 100 кг — це максимальне навантаження, яке витримує механізм. Реальне зусилля притиску ви точно налаштовуєте за допомогою притискного гвинта М6. А його гумовий наконечник делікатно контактує із заготовкою, не залишаючи на ній вм'ятин та подряпин, що особливо важливо при роботі з деревом або м'якими металами.
- Бокова основа для універсального монтажу. Основа цієї моделі призначена для кріплення на вертикальні поверхні. Це ідеальне рішення для створення столярних кондукторів, складальних та зварювальних пристосувань, де притиск потрібно встановити збоку, заощаджуючи робочий простір на основній площині.
Приклади використання в реальній роботі
- Столярні майстерні: Створення кондукторів для серійного свердління отворів, оснащення фрезерних та шліфувальних столів для швидкої фіксації заготовок.
- Зварювальні пости: Складання невеликих зварювальних пристосувань для точного позиціонування листового металу, смуг та дрібних профілів перед прихваткою.
- Складальні лінії: Швидка фіксація деталей при складанні невеликих виробів, склеюванні, перевірці або гравіруванні.
- Домашня майстерня: Встановлення на свердлильному верстаті, верстаку або будь-якому іншому пристосуванні для миттєвого та надійного затиску оброблюваних деталей.

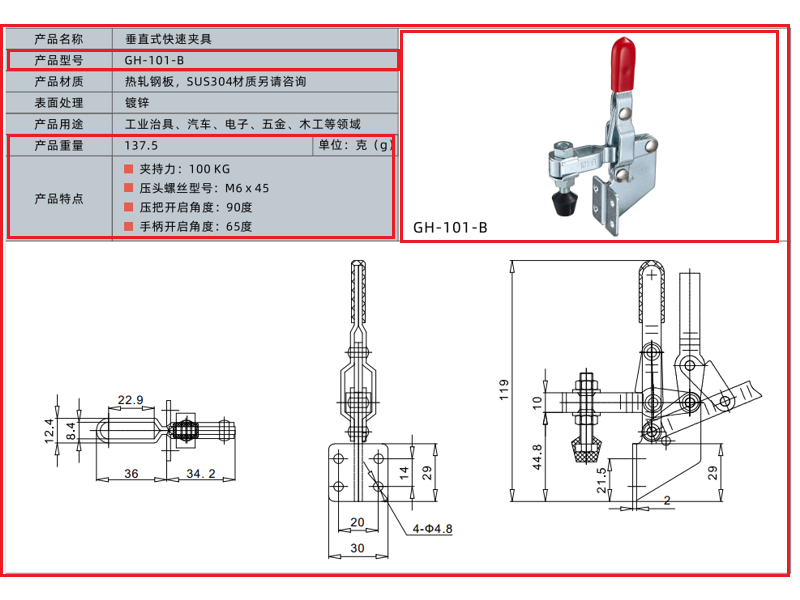

Технічні характеристики
- Тип: Притиск вертикальний важільний (Toggle Clamp)
- Модель: GH-101-B
- Основа: Бокова (вертикальне кріплення)
- Зусилля утримання: 100 кг
- Кут відкриття рукоятки: 65°
- Кут відкриття притискної лапки: 90°
- Притискний гвинт: М6х45 (регульований, з гумовим наконечником)
- Покриття: Оцинкування
- Вага: 137.5 г
Вердикт нашого тестувальника
Мене звати Іштван Сабо. Я обожнюю ці компактні притиски за їхню ефективність. Нещодавно робив серію невеликих шкатулок і мені потрібно було профрезерувати однаковий паз у 50 кришках. Я зробив найпростіший кондуктор на шматку фанери та встановив два таких притиски GH-101-B. Весь процес зайняв менше години: поклав деталь, клацнув двома важелями — затиснуто, профрезерував, клацнув — звільнив. Зі струбцинами я б витратив на це півдня. І не дайте його розміру ввести вас в оману — ми перевірили його на стенді. Заявлене утримуюче зусилля в 100 кг — це чесний показник. Механізм впевнено витримав навантаження в 105 кг, прикладене до притискного гвинта, без будь-якої деформації. Люфти в шарнірах мінімальні, що говорить про якісне клепання та довговічність. Ось кілька моїх професійних порад: Порада №1 ("Правильне налаштування") — Ключ до тривалої служби — правильне регулювання гвинта. Механізм повинен замикатися з пружним, впевненим клацанням, але без надмірного зусилля. Вам не потрібно бити по рукоятці, щоб його закрити. Якщо доводиться докладати великих зусиль — просто трохи відкрутіть гвинт. Порада №2 ("Розширення функціоналу") — Гумовий наконечник можна відкрутити. Це дозволить вам вкрутити на його місце будь-який інший упор з різьбою М6, наприклад, з V-подібним вирізом для фіксації круглих деталей. Порада №3 ("Плавність ходу") — Щоб механізм завжди працював як годинник, раз на кілька місяців наносьте по краплі легкої машинної оливи на всі осі обертання важелів. Це особливо актуально в курній столярній майстерні. Мій вердикт: це незамінний елемент для створення будь-якого оснащення, де потрібна швидка та повторювана фіксація. Він економить величезну кількість часу та сил. Для столярних кондукторів, дрібних зварювальних пристосувань та складальних столів — це ідеальне рішення. Цей притиск пройшов мою перевірку, і я особисто гарантую його повну відповідність заявленим характеристикам.
