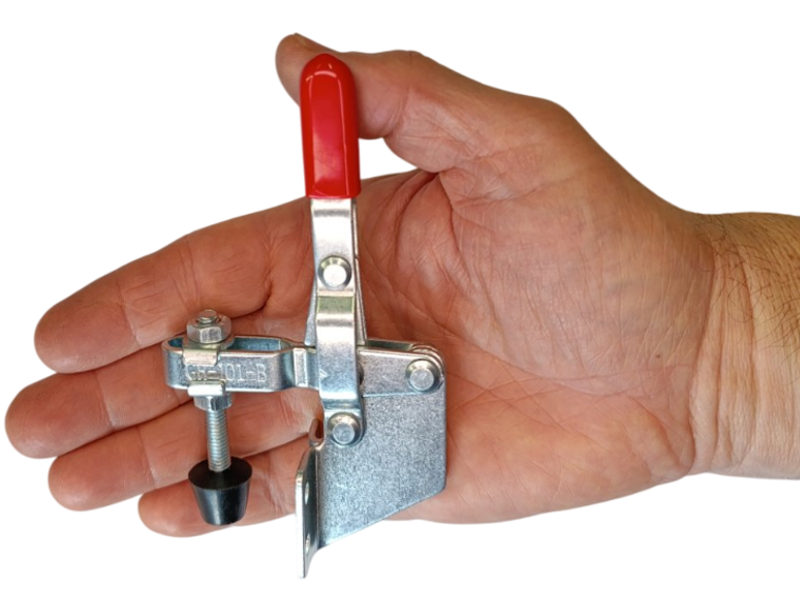

Как закрепить заготовку на фрезерном столе, просверлить сотню одинаковых отверстий в деталях или прихватить сваркой мелкие элементы, когда каждая секунда на счету? Использовать винтовые струбцины для таких серийных операций — долго и неэффективно. Именно для этого и был разработан шарнирно-рычажный прижим. Модель GH-101-B — это компактный, но мощный инструмент, который позволяет зафиксировать или освободить деталь одним движением руки за долю секунды.
Инженерная механика быстрого зажима
- Шарнирно-рычажный механизм (Toggle-Lock). В основе конструкции лежит гениальный по своей простоте принцип "мертвой точки". Небольшое усилие, приложенное к рукоятке, преобразуется системой рычагов в мощную удерживающую силу. Когда рукоятка проходит центральную точку, механизм самоблокируется и надежно удерживает деталь, не ослабевая от вибраций или случайных касаний.
- Регулируемое усилие и защита детали. Удерживающее усилие в 100 кг — это максимальная нагрузка, которую выдерживает механизм. Реальное усилие прижима вы точно настраиваете с помощью прижимного винта М6. А его обрезиненный наконечник деликатно контактирует с заготовкой, не оставляя на ней вмятин и царапин, что особенно важно при работе с деревом или мягкими металлами.
- Боковое основание для универсального монтажа. Основание этой модели предназначено для крепления на вертикальные поверхности. Это идеальное решение для создания столярных кондукторов, сборочных и сварочных приспособлений, где прижим нужно установить сбоку, экономя рабочее пространство на основной плоскости.
Примеры использования в реальной работе
- Столярные мастерские: Создание кондукторов для серийного сверления отверстий, оснащение фрезерных и шлифовальных столов для быстрой фиксации заготовок.
- Сварочные посты: Сборка небольших сварочных приспособлений для точного позиционирования листового металла, полос и мелких профилей перед прихваткой.
- Сборочные линии: Быстрая фиксация деталей при сборке небольших изделий, склейке, проверке или гравировке.
- Домашняя мастерская: Установка на сверлильном станке, верстаке или любом другом приспособлении для мгновенного и надежного зажима обрабатываемых деталей.
Технические характеристики
- Тип: Прижим вертикальный рычажный (Toggle Clamp)
- Модель: GH-101-B
- Основание: Боковое (вертикальное крепление)
- Усилие удержания: 100 кг
- Угол открытия рукоятки: 65°
- Угол открытия прижимной лапки: 90°
- Прижимной винт: М6х45 (регулируемый, с резиновым наконечником)
- Покрытие: Оцинковка
- Вес: 137.5 г
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Я обожаю эти компактные прижимы за их эффективность. Недавно делал серию небольших шкатулок и мне нужно было профрезеровать одинаковый паз в 50 крышках. Я сделал простейший кондуктор на куске фанеры и установил два таких прижима GH-101-B. Весь процесс занял меньше часа: положил деталь, щелкнул двумя рычагами — зажато, профрезеровал, щелкнул — освободил. Со струбцинами я бы потратил на это полдня. И не дайте его размеру ввести вас в заблуждение — мы проверили его на стенде. Заявленное удерживающее усилие в 100 кг — это честный показатель. Механизм уверенно выдержал нагрузку в 105 кг, приложенную к прижимному винту, без какой-либо деформации. Люфты в шарнирах минимальны, что говорит о качественной клепке и долговечности. Вот несколько моих профессиональных советов: Совет №1 ("Правильная настройка") — Ключ к долгой службе — правильная регулировка винта. Механизм должен защелкиваться с упругим, уверенным щелчком, но без чрезмерного усилия. Вам не нужно бить по рукоятке, чтобы его закрыть. Если приходится прилагать большую силу — просто немного открутите винт. Совет №2 ("Расширение функционала") — Обрезиненный наконечник можно открутить. Это позволит вам вкрутить на его место любой другой упор с резьбой М6, например, с V-образным вырезом для фиксации круглых деталей. Совет №3 ("Плавность хода") — Чтобы механизм всегда работал как часы, раз в несколько месяцев наносите по капле легкого машинного масла на все оси вращения рычагов. Это особенно актуально в пыльной столярной мастерской. Мой вердикт: это незаменимый элемент для создания любой оснастки, где требуется быстрая и повторяющаяся фиксация. Он экономит огромное количество времени и сил. Для столярных кондукторов, мелких сварочных приспособлений и сборочных столов — это идеальное решение. Этот прижим прошел мою проверку, и я лично гарантирую его полное соответствие заявленным характеристикам.
