Свердління кількох точних отворів в одній деталі — завдання, що вимагає постійного розкріплення, переміщення та повторної фіксації заготовки. Це довго, трудомістко і загрожує помилками в розмітці. Ці машинні хрестовинні лещата є інженерним рішенням, яке перетворює ваш свердлильний верстат на просту координатну систему, дозволяючи переміщувати затиснуту деталь у двох площинах (X та Y) без необхідності її перевстановлювати.
Ключові переваги
• Двокоординатне позиціонування (X/Y): Це головна перевага. Затиснувши деталь один раз, ви можете за допомогою двох рукояток плавно переміщувати її вліво-вправо (вісь X) та вперед-назад (вісь Y). Це дозволяє свердлити ряд отворів на одній лінії або по сітці з високою точністю та швидкістю.
• Жорстка чавунна конструкція: Масивний чавунний корпус вагою близько 6 кг забезпечує чудову стабільність та ефективно гасить вібрації від працюючого верстата та процесу свердління. Це безпосередньо впливає на чистоту та точність одержуваних отворів.
• Надійний затиск деталі: Лещата оснащені якісними сталевими губками з рифленою поверхнею, які забезпечують мертвий хват та запобігають зміщенню або провороту заготовки навіть при свердлінні великих діаметрів.
• Універсальне кріплення: Основа лещат має поздовжні пази, що дозволяють надійно закріпити їх на столі більшості моделей свердлильних та невеликих фрезерних верстатів.
Практичне застосування
• Серійне свердління отворів: Ідеально для свердління ряду отворів на однаковій відстані в планках, профілях, пластинах. Виставивши деталь один раз, ви просто переміщуєте її на потрібний крок за допомогою рукоятки.
• Точне позиціонування: Незамінні, коли центр отвору повинен знаходитись на строго заданій відстані від країв деталі. Ви можете точно підвести заготовку під свердло, контролюючи переміщення по осях.
• Легкі фрезерні роботи (з обмеженнями): На фрезерному верстаті дозволяють виконувати нескладні операції, такі як фрезерування пазів або площин. Однак важливо розуміти, що вони не перетворюють свердлильний верстат на фрезерний.
• Використання як звичайних лещат: При необхідності їх можна використовувати і як прості настільні лещата для фіксації деталей при слюсарних роботах.
Технічні особливості

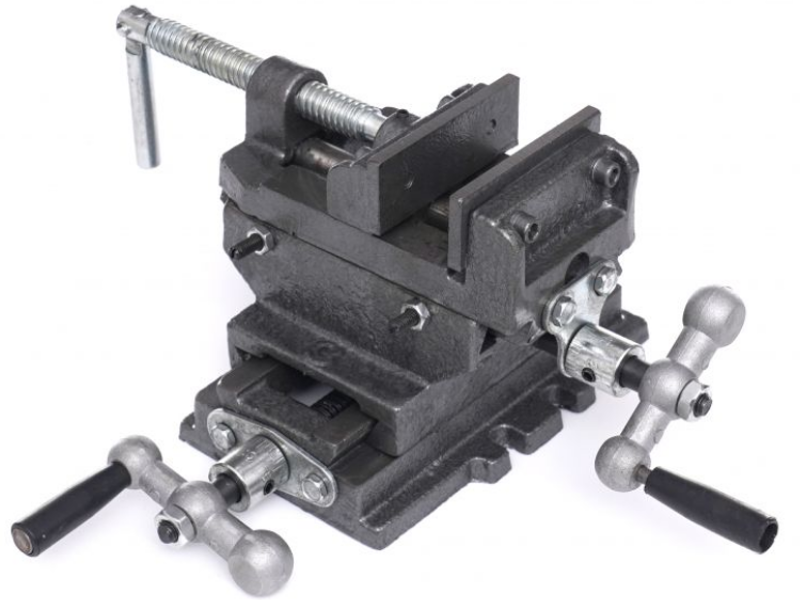

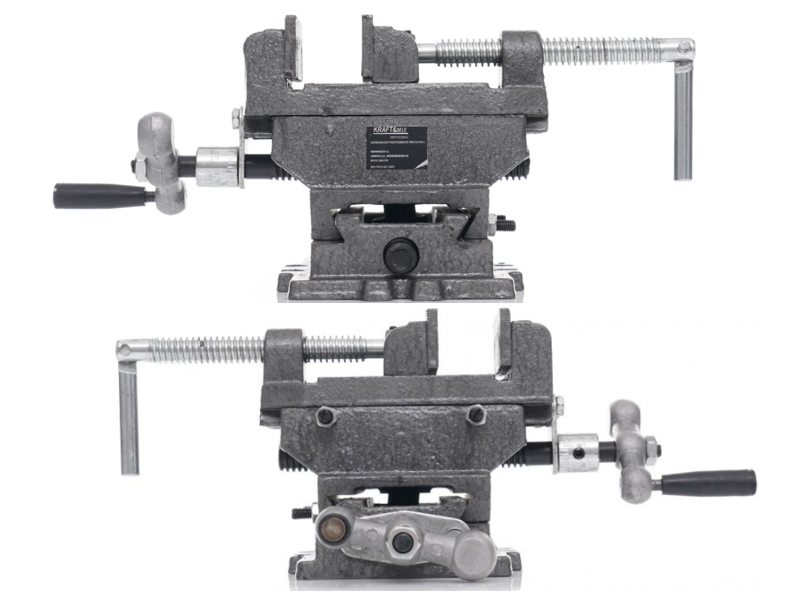

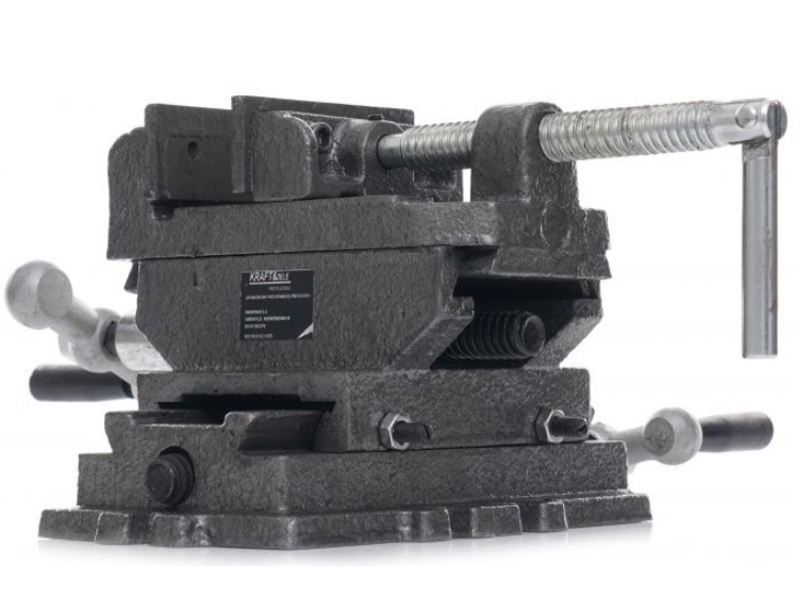

Конструкція лещат складається з нерухомої основи, яка кріпиться до столу верстата, та двох рухомих салазок, розташованих перпендикулярно одна одній. Кожні салазки приводяться в рух своїм ходовим гвинтом з рукояткою. Це дозволяє незалежно керувати переміщенням затиснутої деталі по осях X (поперечний рух) та Y (поздовжній рух). Невеликий плаский майданчик на корпусі може використовуватися як міні-ковадло для легких правочних робіт.
Порада від нашого експерта, Ласло Боднара (фахівець з верстатного обладнання, 19 років досвіду):
«Головна помилка — намагатися повноцінно фрезерувати на свердлильному верстаті з цими лещатами. Не робіть цього, ви розіб'єте підшипники шпинделя, не розраховані на бічні навантаження. Ці лещата створені для *точного позиціонування* при свердлінні. Щоб вибрати люфт у гвинтах і досягти максимальної точності, завжди підводьте деталь до потрібної координати, рухаючись в одному й тому ж напрямку».
Наскільки це надійно
Це надійні чавунні лещата, призначені для хобійних та напівпрофесійних майстерень. Ширина губок 65 мм та розмах до 65 мм дозволяють працювати з більшістю стандартних заготовок. При виборі переконайтеся, що розміри основи лещат та розташування кріпильних пазів відповідають столу вашого свердлильного верстата. Це відмінні перші машинні лещата для домашньої майстерні або невеликого виробництва.
