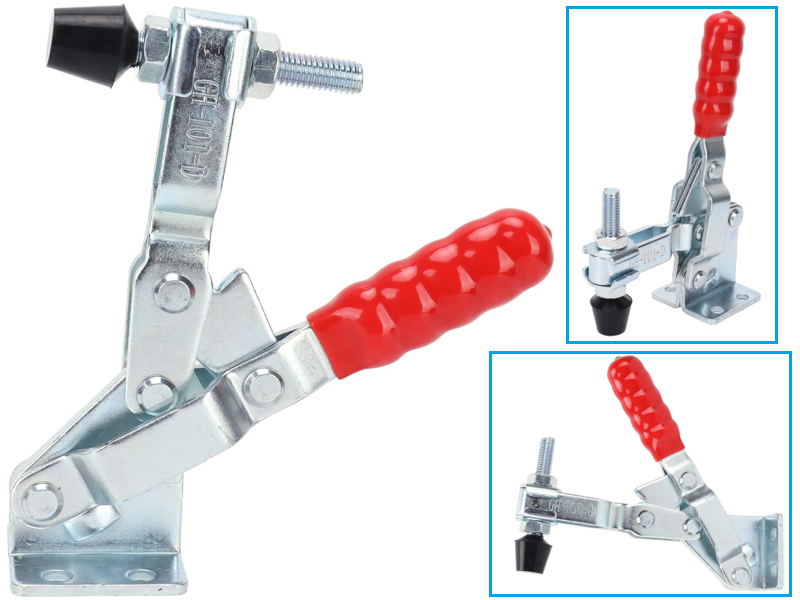

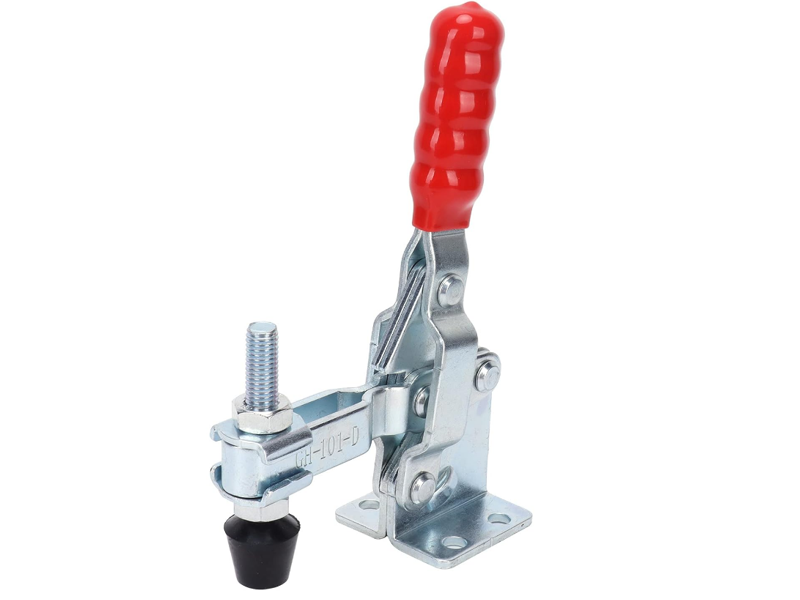

Коли ви працюєте з серією однакових деталей, постійне закручування та розкручування гвинтових струбцин забирає масу часу та сил. Для швидкої, надійної і, головне, повторюваної фіксації заготовок був створений важільний притиск. Модель WorkMan GH-101-D — це компактний, але напрочуд потужний механізм, який дозволяє одним рухом руки надійно зафіксувати деталь із зусиллям до 180 кг, багаторазово підвищуючи продуктивність вашої роботи.
Інженерні рішення для швидкості та надійності
- Шарнірно-важільний механізм (Toggle-Lock). Вся магія цього притиску — в його кінематиці. Система важелів спроектована так, що при переведенні рукоятки у вертикальне положення вона проходить "мертву точку" та самоблокується. Це означає, що притиск не може мимовільно відкритися від вібрації (наприклад, при фрезеруванні) і надійно утримує деталь без необхідності докладати постійне зусилля до рукоятки.
- Високе зусилля в компактному корпусі. Незважаючи на те, що притиск легко поміщається на долоні, його конструкція з оцинкованої вуглецевої сталі здатна створювати та витримувати утримуюче зусилля в 180 кг. Цього більш ніж достатньо для більшості столярних та слюсарних завдань, де потрібна жорстка фіксація.
- Пласка основа для стабільного монтажу. На відміну від моделей з боковим кріпленням, GH-101-D має широку квадратну основу (39,4x39,4 мм) з чотирма отворами для кріплення. Таке кріплення забезпечує максимальну жорсткість та стабільність, дозволяючи монтувати притиск на будь-яку пласку поверхню: верстат, стіл свердлильного верстата або поверхню складального кондуктора.
Приклади використання в реальній роботі
- Столярні кондуктори: Швидка фіксація заготовок у пристроях для свердління, фрезерування пазів, торцювання дрібних деталей та інших серійних операцій.
- Складальні та клейові роботи: Миттєвий притиск невеликих деталей під час склеювання або складання, де важливо швидко й точно позиціонувати елементи.
- Зварювальні пристосування: Утримання дрібних металевих деталей на зварювальному столі для точного прихвачування та зварювання. Оцинковане покриття стійке до зварювальних бризок.
- Оснащення верстатів: Встановлення на стіл свердлильного або шліфувального верстата як швидкозатискний упор для серійної обробки деталей.

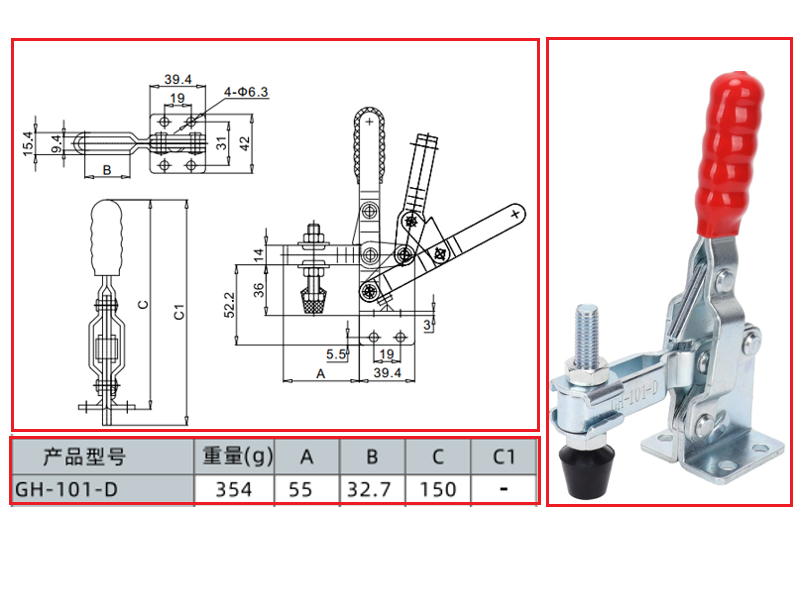

Технічні характеристики
- Модель: WorkMan GH-101-D
- Тип: Вертикальний важільний притиск (toggle clamp)
- Зусилля утримання: 180 кг
- Матеріал: Оцинкована вуглецева сталь
- Притискний гвинт: M8 (регульований)
- Кут відкриття важеля: 90°
- Кут відкриття рукоятки: 65°
- Розмір основи: 39,4 × 39,4 мм
- Отвори для кріплення: 4 шт., Ø 6.3 мм
Вердикт нашого тестувальника
Мене звати Іштван Сабо. Я часто роблю різне оснащення для майстерні, і ці важільні притиски — мої головні помічники. Нещодавно мені потрібно було зробити серію пропилів у 30 однакових брусках на стрічковій пилі. Я закріпив цей притиск GH-101-D на рухомому столику пили поруч з упором. Фіксація заготовки займала рівно одну секунду: опустив рукоятку — і брусок затиснутий як у лещатах. Це не тільки швидко, але й безпечно, оскільки руки знаходяться далеко від полотна. І мене вразило його реальне зусилля: на тестовому стенді ми навантажили його, і механізм почав показувати ознаки деформації тільки після навантаження в 200 кг! Це говорить про добрий запас міцності. Шарніри виконані щільно, без зайвих люфтів, що гарантує довгу і точну роботу. Ось пара професійних порад щодо його використання: Порада №1 ("Точне налаштування — запорука успіху") — Перед початком роботи завжди налаштовуйте висоту притискного гвинта. У затиснутому стані рукоятка повинна фіксуватися з пружним клацанням. Якщо вам доводиться бити по ній, щоб закрити — ви створюєте надмірну напругу в механізмі. Послабте гвинт на півоберта. Порада №2 ("Робота з делікатними матеріалами") — Гумовий наконечник відмінно захищає деталь. Але якщо ви працюєте з дуже м'яким деревом (наприклад, сосною) і боїтеся залишити слід, просто підкладіть під наконечник невеликий шматочок фанери або щільного картону. Порада №3 ("Надійне кріплення") — Завжди кріпіть основу на всі чотири отвори. Це забезпечить максимальну жорсткість і запобігатиме "сповзанню" притиску під бічними навантаженнями. Мій вердикт: це справжня знахідка для будь-якого майстра, який цінує свій час. Ідеальний інструмент для створення всіляких кондукторів та пристосувань. Його простота, швидкість роботи та надійність фіксації роблять його незамінним помічником у будь-якій майстерні. Цей екземпляр пройшов мою перевірку, і я впевнений у його якості та довговічності.
